Matériaux de construction de tuiles en acier de couleur entièrement automatiques (plaque profilée) ou palettiseur/empileur de marchandises en palettes

Tuile en acier de couleur entièrement automatique (plaque profilée) matériaux de construction ou palettes de marchandises palettiseur/empileur/empileur de palettiseur

Le nom de la ligne de conditionnement

Après avoir empilé la ligne de conditionnement de reliure en ligne de plaques profilées

Paquets de regroupement profilés d'une capacité nominale d'une sangle de cerclage (y compris les pieds en bois) toutes les 40 secondes ;

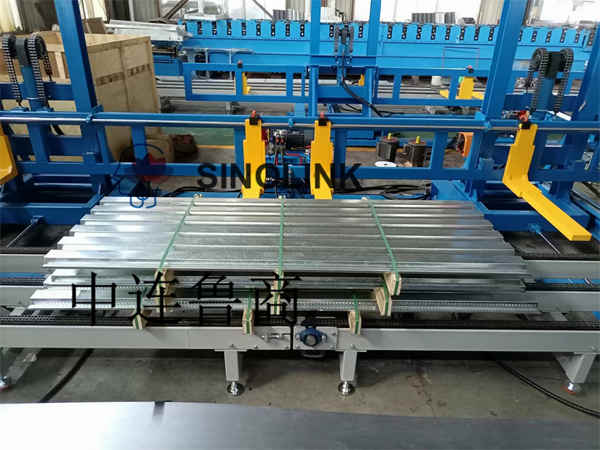

1.Le processus d'emballage de la plaque profilée en ligne est un emballage en ligne, l'unité de palettisation avant d'amarrage de la ligne d'emballage est automatiquement en ligne, la bande nervurée inférieure du pied en bois est automatiquement ajoutée et l'emballage est automatiquement regroupé.

2. La norme de calcul d'une bande de cerclage toutes les 40 secondes est : le temps nécessaire pour terminer la liaison de l'ensemble de la pile depuis le début de l'arrivée de la plaque à la position de cerclage correspondante jusqu'à la fin du cerclage (y compris la mise en place des tapis en bois) sortie de la position de cerclage correspondante : N (nombre de voies de cerclage) * 40 secondes + temps de convoyage (10 m/min)

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

Taille du paquet

Spécifications correspondantes de la ligne 1 (hors hauteur du pad) :

MINIMUM :	609 mm x 984 mm x 17 mm	（L xlx H）
MAXIMUM :	10 000 mm x 984 mm x 35 mm	（L xlx H）

Spécifications correspondantes ligne 2 (hors hauteur du pad) :

MINIMUM :	609 mm x 915 mm x 42 mm	（L xlx H）
MAXIMUM :	12192 mm x 915 mm x 118 mm	（L xlx H）

Full Automatic Color Steel Tile(Profile Plate) Building Materials Or Pallet Goods Palletizer/Stacker

Description de l'empileur

Convoyeur à chaîne de levage d'empilage

Le convoyeur à chaîne à position de levage d'empilage est composé de 1 ensemble de convoyeur à chaîne à quatre rangées de 12 mètres de long, le convoyeur adopte un cadre soudé en tube carré robuste, longueur effective 12 000 mm, largeur effective 1 010 mm, hauteur environ 600 mm, vitesse 10 m/min, motoréducteur SEW. , régulation de la vitesse de conversion de fréquence ;

Palan de gerbage

Le palan d'empilage coopère avec le convoyeur de levage de position d'empilage, et la plaque profilée qui a été regroupée avec une seule pile au-dessus du convoyeur est soulevée du convoyeur, et une fois la plaque profilée suivante en place, le palan descend et le système hors ligne. la plaque profilée est placée au-dessus de la plaque suivante, effectuant un mouvement alternatif jusqu'à ce qu'elle atteigne le nombre prédéfini de couches d'empilage, envoie un signal d'achèvement et attend que le chariot élévateur manuel retire toute la pile de plaques de la ligne. À ce stade, le processus d’emballage est terminé.

Le palan de gerbage est complété par deux ensembles de tours de levage de gerbage, avec 3 groupes de 6 triangles ; L'écart entre les dents de la fourche peut être ajusté manuellement en fonction de la forme.

Le poids de levage maximum du transstockeur est de 4 000 kg (poids à pleine charge de deux piles), la forme d'empilage maximale est de 3 couches, poids total.
