Type de clip automatique Tuile en acier de couleur (plaque profilée) Matériaux de construction Blocs en bois Système de cerclage
Type de clip automatique Tuile en acier de couleur (plaque profilée), matériaux de construction, blocs en bois, système de cerclage en vente
Processus d'emballage :
Le convoyeur tampon de l'unité de palettisation frontale d'amarrage est automatiquement en ligne ; Une fois que la plaque entre dans le convoyeur avant le cerclage, elle coopère avec l'unité de poussée du bloc de bois et l'unité de cerclage, ajoute automatiquement la bande nervurée du pied inférieur selon le processus d'emballage prédéfini, se regroupe automatiquement et entre dans le convoyeur après le paquet après avoir terminé le processus de cerclage prédéfini, chaque pile est étiquetée à la position désignée (au-dessus du haut), et le convoyeur en position d'empilage utilise la grue de levage pour l'empilement multicouche, et le chariot élévateur (la charge minimale du chariot élévateur n'est pas inférieure à 6000KG) sort de la ligne une fois l'empilage terminé ;
PORTÉE DE LA FOURNITURE :
Unité d'emballage de cerclage (y compris avec chariot d'enroulement)

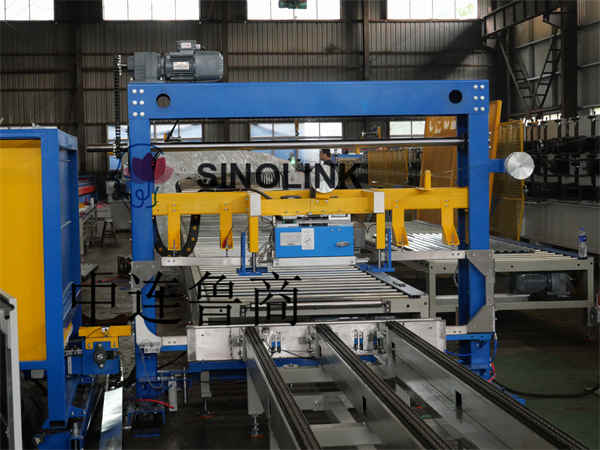

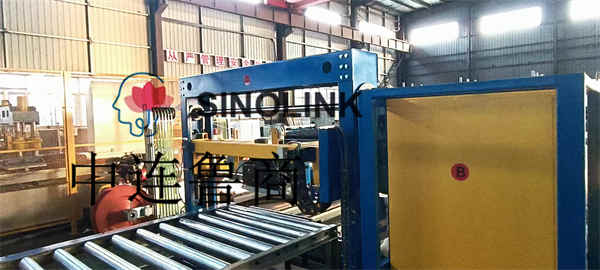

La cercleuse adopte une tête de cercleuse TITAN (type à repasser électrique VK10K120-16) importée d'Allemagne. Des sangles de cerclage sont adoptées Sangle de cerclage 12,5-15,5 mm x 0,6-0,8 mm pour machine PET. La machine de cerclage fonctionne avec l'unité de barre de pied pour fixer la barre de pied en bois avec la plaque supérieure. Motoréducteur SEW, régulation de vitesse de conversion de fréquence ;

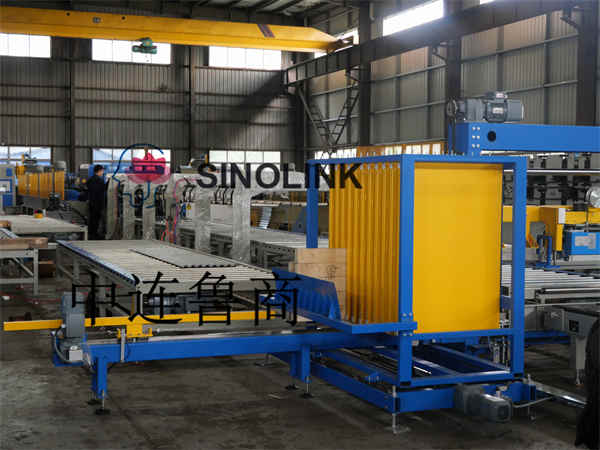

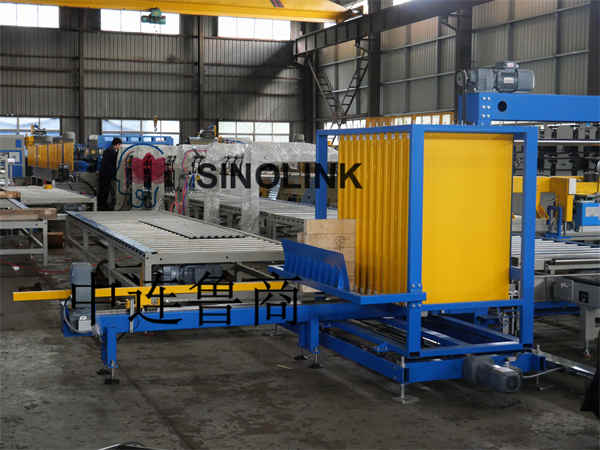

L'unité de convoyeur de barre de pied est le convoyeur utilisé par l'unité de placement de barre de pied, qui place manuellement la bande de barre de pied dans la bibliothèque de joints, et le convoyeur de joint pousse à son tour la bande de barre de pied requise de la bibliothèque de joints et la transporte vers la ligne supérieure de la barre de pied. unité de placement. La bibliothèque de nervures de pied est mobile et le nombre effectif de blocs de coussinets est de 10*10. Vitesse de transport de la chaîne 10 m/min. Motoréducteur SEW, régulation de vitesse de conversion de fréquence ;

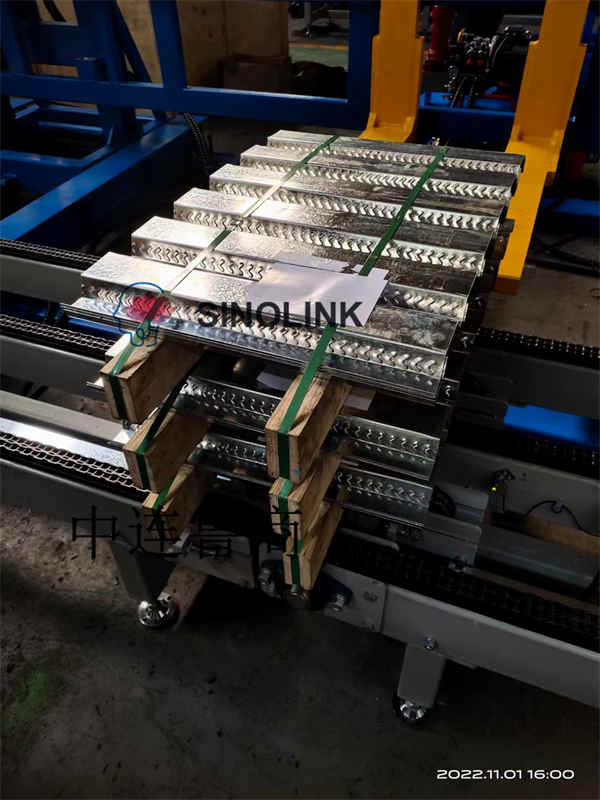

Rainure centrale inférieure (≥ 20 mm) largeur 50,8 mm (y compris rainure de 20 mm de large), hauteur 101,6 mm, longueur 1100 mm(A)/950 mm(B).

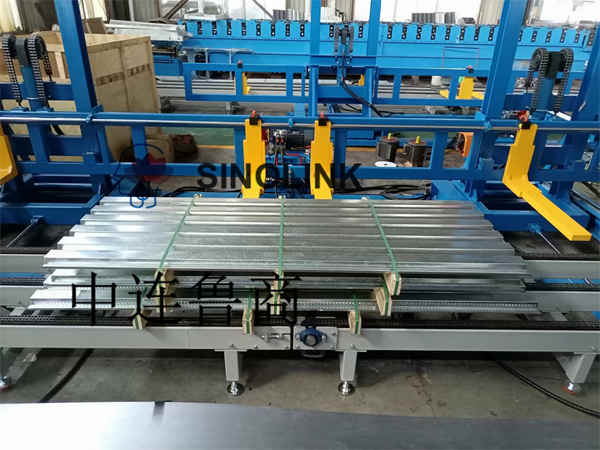

L'unité de placement de la barre de pied est coordonnée avec la machine de cerclage, et le bloc de coussin est placé en position de cerclage avant que la machine de cerclage ne soit regroupée. La partie action du mécanisme de placement automatique des tampons est entraînée par le moteur et la vitesse est de 10 m/min. Motoréducteur SEW, régulation de vitesse à fréquence variable, unité pneumatique FESTO ;
La courroie de cerclage utilise du PET d'une largeur de 15,5 mm et d'une épaisseur de 0,6 mm, la roue à courroie utilise des spécifications de 20 à 25 kg, la roue à courroie utilise des freins électromagnétiques pour éviter l'inertie et plusieurs jeux de poulies de stockage pour maintenir la tension constante de la courroie de cerclage et réduire la défaillance de la courroie d'alimentation ; Temps de remplacement du rouleau de ruban d'emballage ≤ 4 minutes ;
Ensemble de convoyeur à chaîne après cerclage :

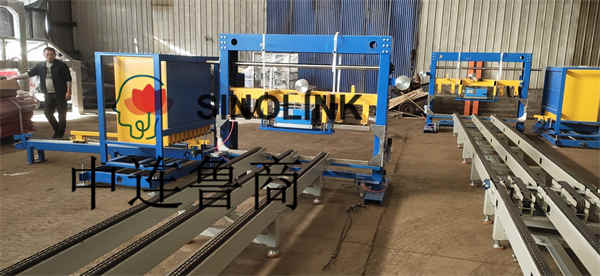

Après le cerclage, le groupe de convoyeurs à chaîne est composé de 2 ensembles de convoyeurs à chaîne à quatre rangées, le convoyeur à chaîne adopte un cadre soudé en tube carré robuste, la longueur effective d'une seule unité est de 6 000 mm, la largeur effective est de 1 010 mm, la hauteur est d'environ 600 mm et la vitesse est de 10 m/min,
Motoréducteur SEW, régulation de vitesse de conversion de fréquence ;
Configuration des composants majeurs du système de cerclage :
Motoréducteur : SEW
Convertisseurs de fréquence : Siemens/AB/Danfoss
Servomoteurs :Siemens
Automate : Siemens/AB
Appareils électriques basse tension : Siemens
Interrupteur de proximité / photoélectrique : SICK
Composants pneumatiques :FESTO/SMC
Pour plus d'informations, veuillez nous contacter à tout moment.
