Machine d'emballage à plateau tournant entièrement automatique

FONCTIONNEMENT DES Saels chauds pour machine d'emballage à plateau tournant entièrement automatique

Le rouleau de transport transportera la palette de produits de boisson jusqu'à l'emplacement de la machine d'emballage rotative, commencera automatiquement à emballer jusqu'à terminer l'emballage. Puis le film sera coupé automatiquement, après cela, les palettes seront transportées par des rouleaux de transport. La procédure de la prochaine étape sera être semblables.

Principales pièces électriques et pièces de rechange de  Machine d'emballage à plateau tournant entièrement automatique

Matériau d'emballage de la machine d'emballage à plateau tournant entièrement automatique :

Film étirable : diamètre du noyau de 3 pouces, largeur de 500 mm, diamètre du film de 260 mm, épaisseur du film : 20-35 μm

Préparation du chantier:

Source d'air comprimé :

1.  pression:      0,5-0,7 MPa

2.  Consommation d'air:       pas d'alimentation en huile et en eau

3.  Alimentation principale:    380 V (+/- 10 %)/triphasé/50 Hz (+/- 1 Hz)

4.  La capacité de puissance:      ≈3kw

Gamme d'approvisionnement :

Machine d'emballage automatique de film à plateau tournant en ligne (1 jeu)

Système d'entraînement du bras du plateau tournant (1 jeu)

1.  Moteur et inverseur, vitesse ajustée et frein.

2.  Moteur de vitesse du plateau tournant : SEW

3.  Puissance : P = 1,1 KW

4.  Vitesse du plateau tournant : n = 10-15 tr/min (vitesse ajustée et frein)

Pièces de chariot de film (1 jeu)

1.  Le chariot de film adopte un entraînement par chaîne pour le levage, qui est stable et fiable ;

2.  Moteur réducteur d'entraînement de levage de chariot de film : réducteur à vis sans fin de turbine ;

3.  Puissance du moteur : 0,37 kW ;

4.  Rapport d'étirement du chariot de film : 1 : 2,5

5.  Marque du moteur du réducteur de levage : SEW

Fixation de protection de sécurité (1 jeu)

1.  L'alimentation  et mécanisme de coupe du film  sont équipés de dispositifs de protection de sécurité et de filets de protection, et les serrures des portes des filets de protection sont verrouillées avec l'équipement. Lorsque les portes de sécurité sont ouvertes, l'équipement cesse de fonctionner ;

2.  Dimensions des filets de protection（ Sous réserve de dessins）

3.  Une fois l'équipement en marche, la position d'arrêt se trouve à l'extrémité inférieure gauche et la porte du filet de protection se trouve à l'extrémité inférieure droite ;

4.  Le protecteur de porte utilise un interrupteur de type fiche.

Chariot de film (1 jeu)

1.  Un interrupteur photoélectrique est installé sur le chariot de film pour détecter automatiquement la hauteur des marchandises ;

2.  Capacité de puissance du moteur AC : 0,37 kW ;

3.  Rapport d'étirement : 1 : 2,5, vitesse d'alimentation du film ajustée ;

4.  L'approche du commutateur fonctionnera pour l'entraînement du moteur s'il n'y a pas de rupture de film ;

5.  Mécanisme de suivi du support à membrane ;

6.  Le film  la calèche  le bras d'alimentation du film tourne et le commutateur de proximité contrôle le démarrage et l'arrêt du moteur d'alimentation du film pour réaliser le suivi de l'alimentation du film.

Film automatique attaché et coupé (1 jeu)

Système pneumatique ： FESTO

Rouleau de transport (1 jeu)

1. Capacité portante : 2000Kg

2. Vitesse de transport : 140 mm/s

3. Largeur de la ligne de convoyeur : 1500 mm

5. Hauteur de la ligne de convoyeur : 550 mm

6. Moteur réducteur : 0,75 KW

7. Matériau du châssis de transport à rouleaux : acier au carbone galvanisé et passivé

8. Le convoyeur peut être actionné manuellement en marche arrière.

Système pneumatique

Alimentation en air : à prévoir par l'utilisateur

Parties : fête

Système électrique de  Machine d'emballage à plateau tournant entièrement automatique

1. Contrôle programmable par API ;

2. Le fonctionnement de l'écran tactile, les couches d'enroulement et les temps peuvent être définis ;

3. Le commutateur photoélectrique peut détecter automatiquement la hauteur des marchandises ;

4. Entraînement par couronne pivotante, positionnement précis ;

5. Paramétrage numérique : vitesse de rotation en porte-à-faux, vitesse de levage du support à membrane, vitesse de sortie du support à membrane ;

6. La machine est équipée de fonctions de commutation automatique, manuelle et latérale pour mieux assurer le fonctionnement du système d'emballage ;

7. Le voyant d'avertissement est réglé pour le fonctionnement de la machine.

Service technique de  Machine d'emballage à plateau tournant entièrement automatique

Installation (en Chine) ：

Nous enverrons nos ingénieurs de terrain dans votre usine pour l'installation et les tests, vous devez faire une bonne préparation du site

Formation (en Chine)

Nous formerons votre homme à utiliser et à réparer la machine et pouvons atteindre un levier élevé, résolvant généralement les problèmes en une heure.

Garantie (en Chine)

Garantie 1 an

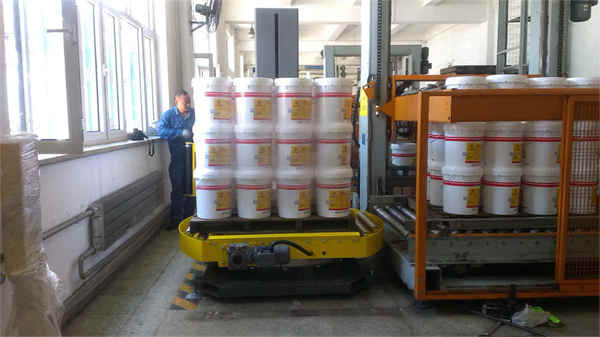

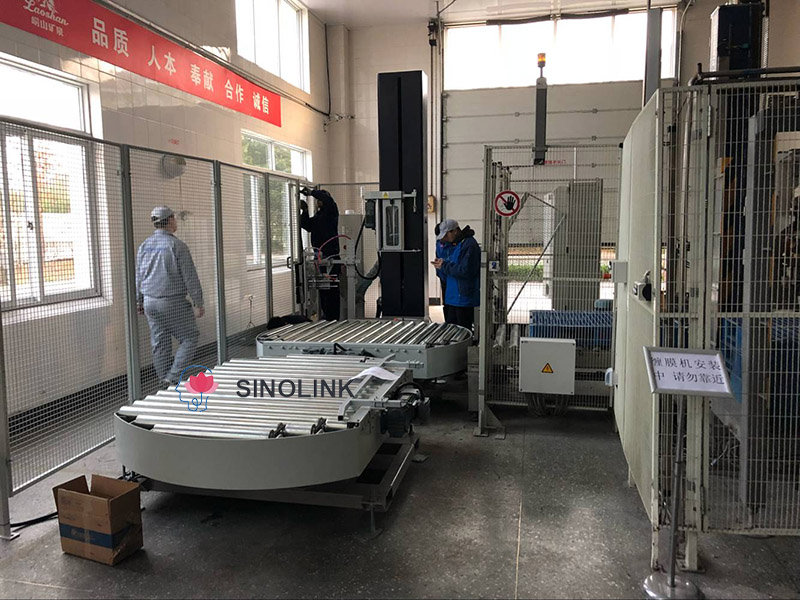

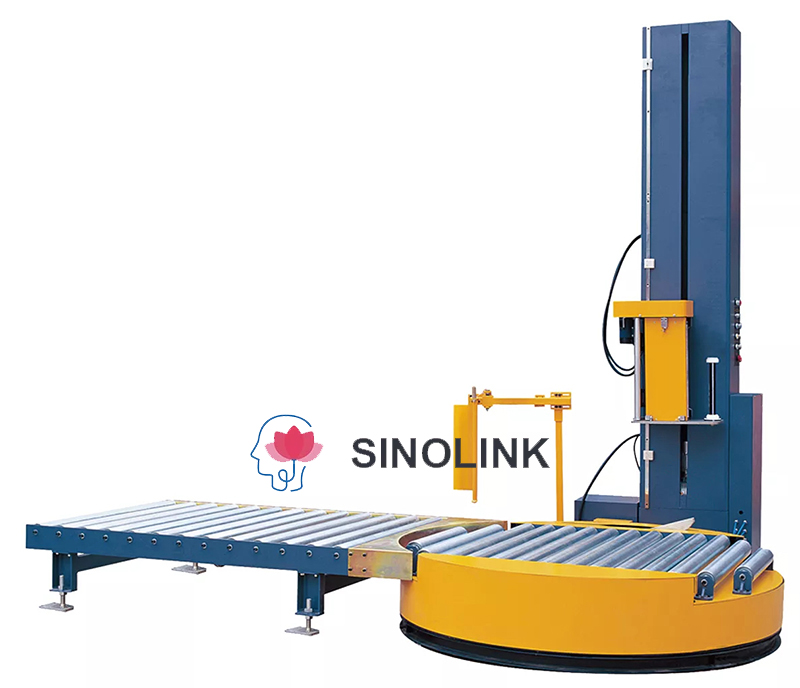

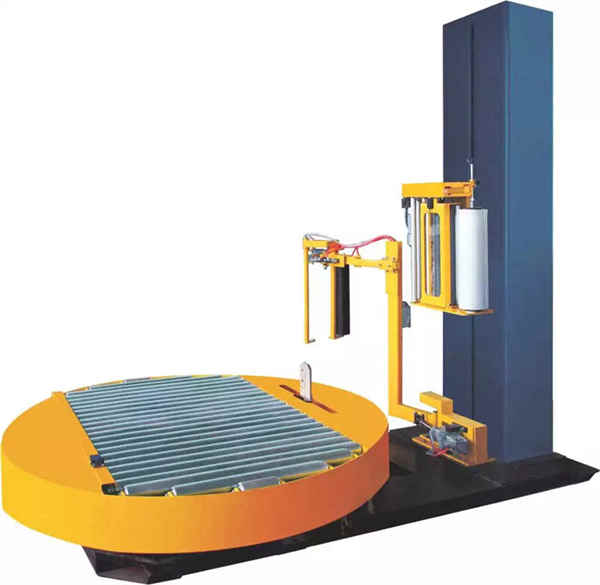

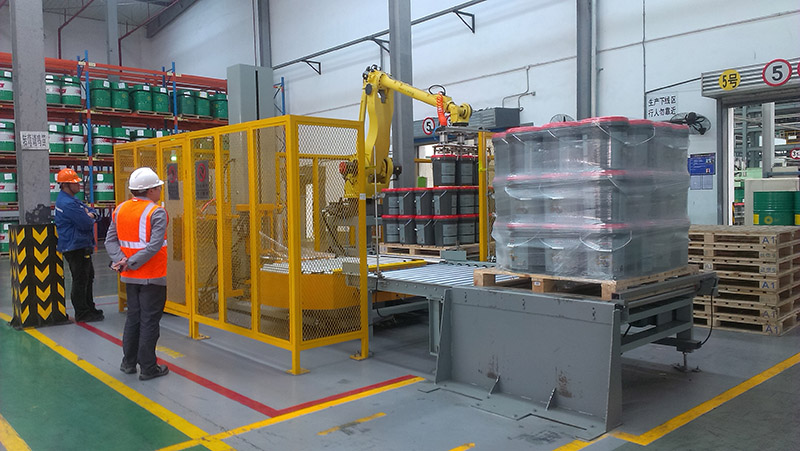

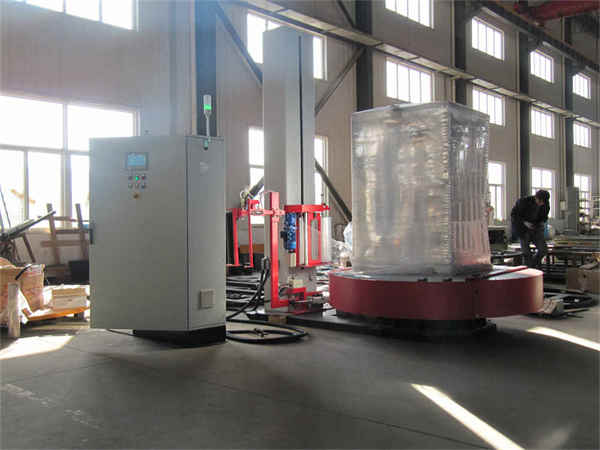

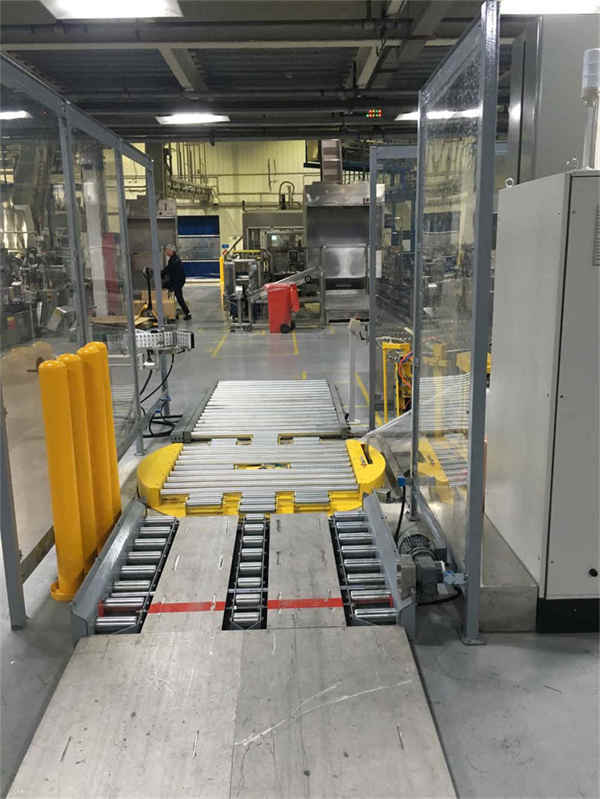

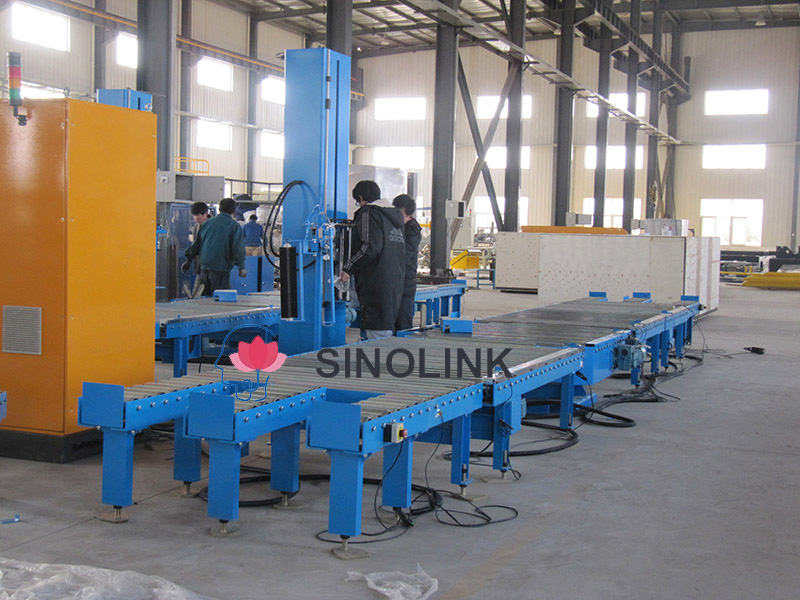

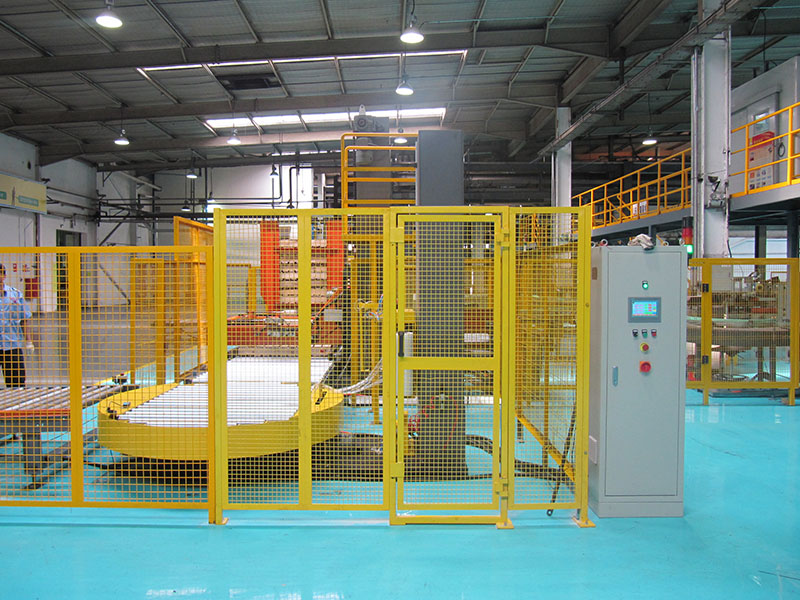

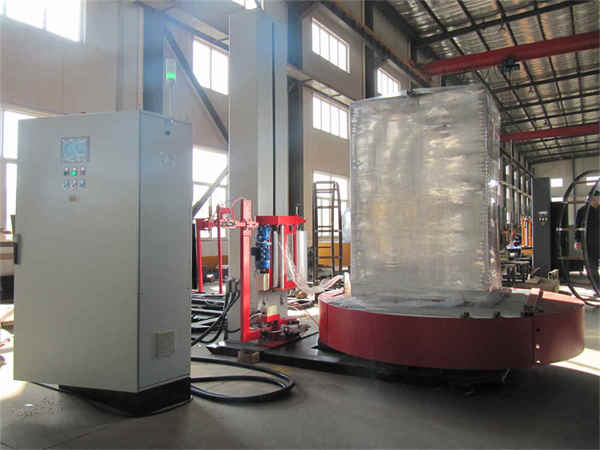

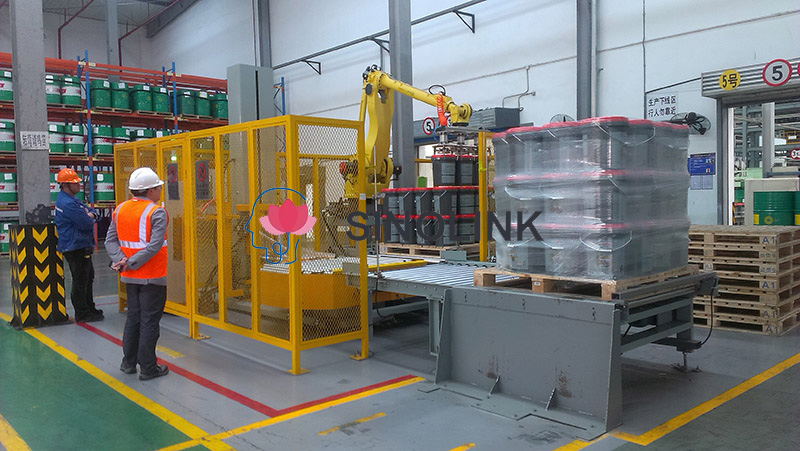

Image de la Machine ( pour référence seulement ):

Pour plus d'informations, veuillez nous contacter à tout moment. Nous vous aiderons à réduire les coûts et vous recommanderons la meilleure machine d’emballage. Dans l'attente de votre demande à tout moment.
