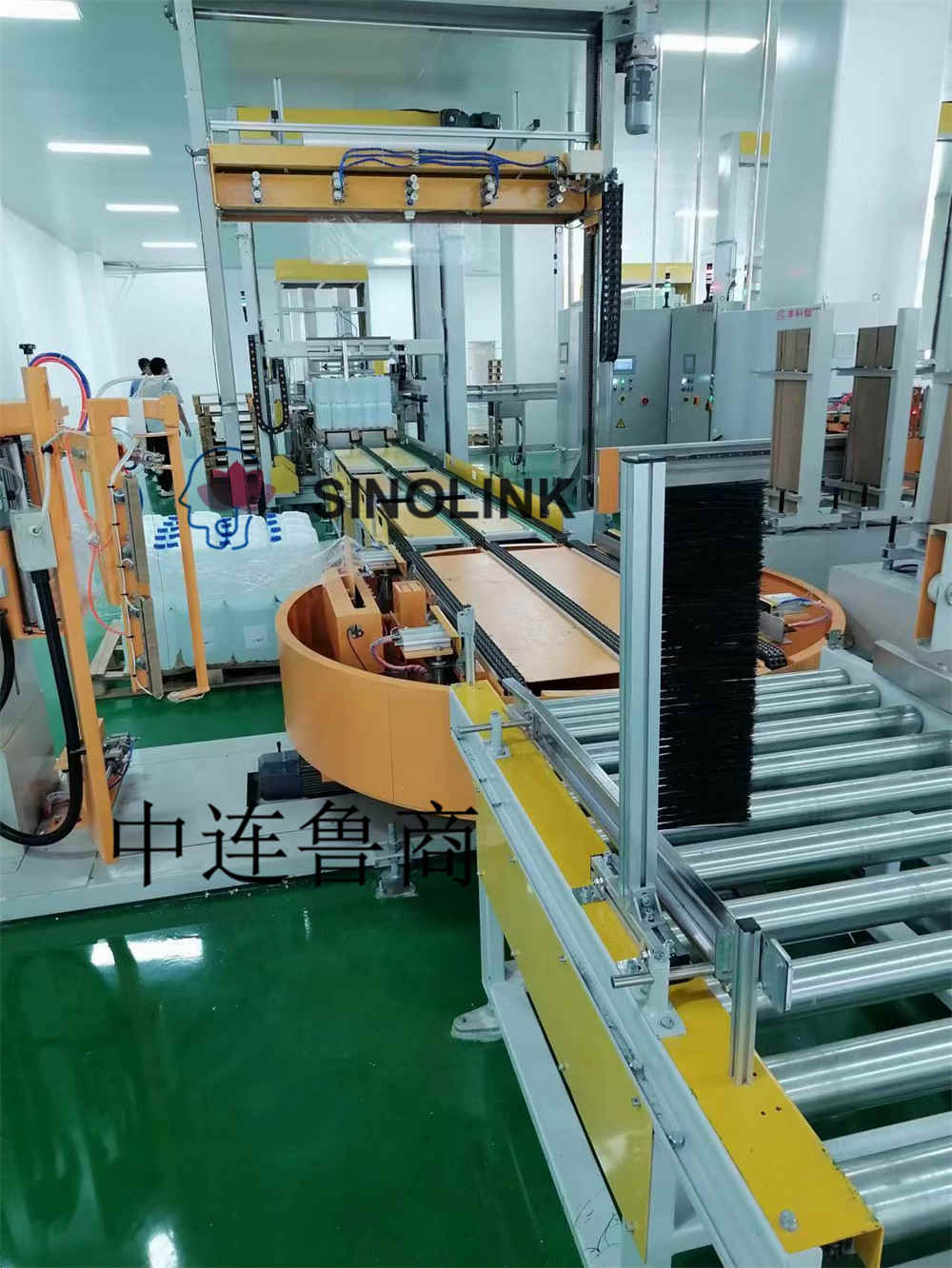

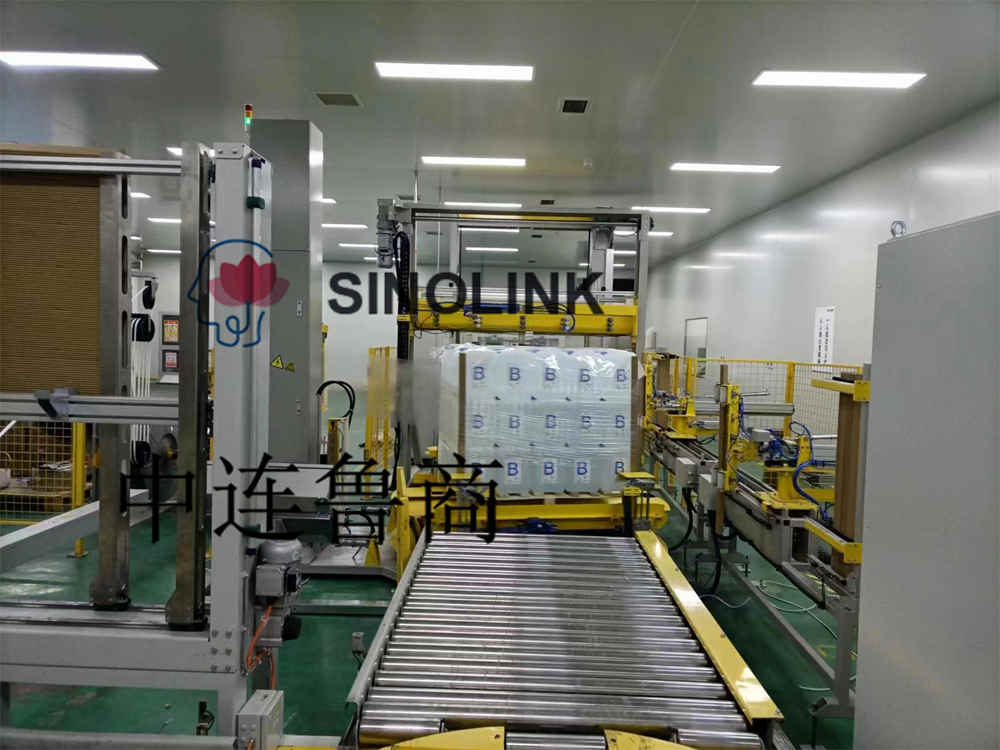

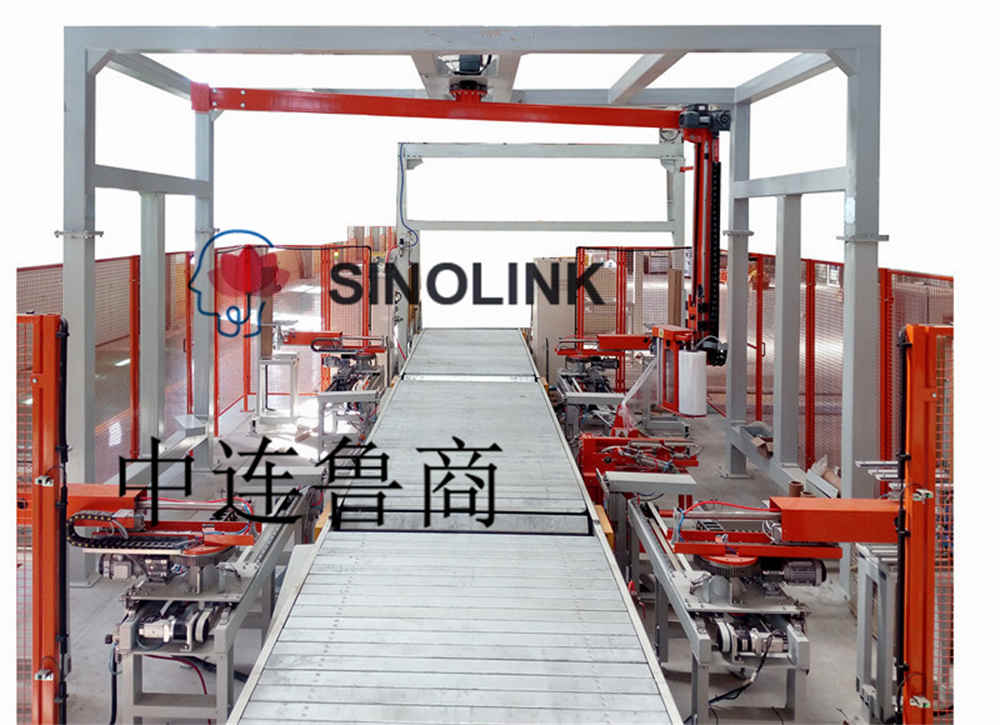

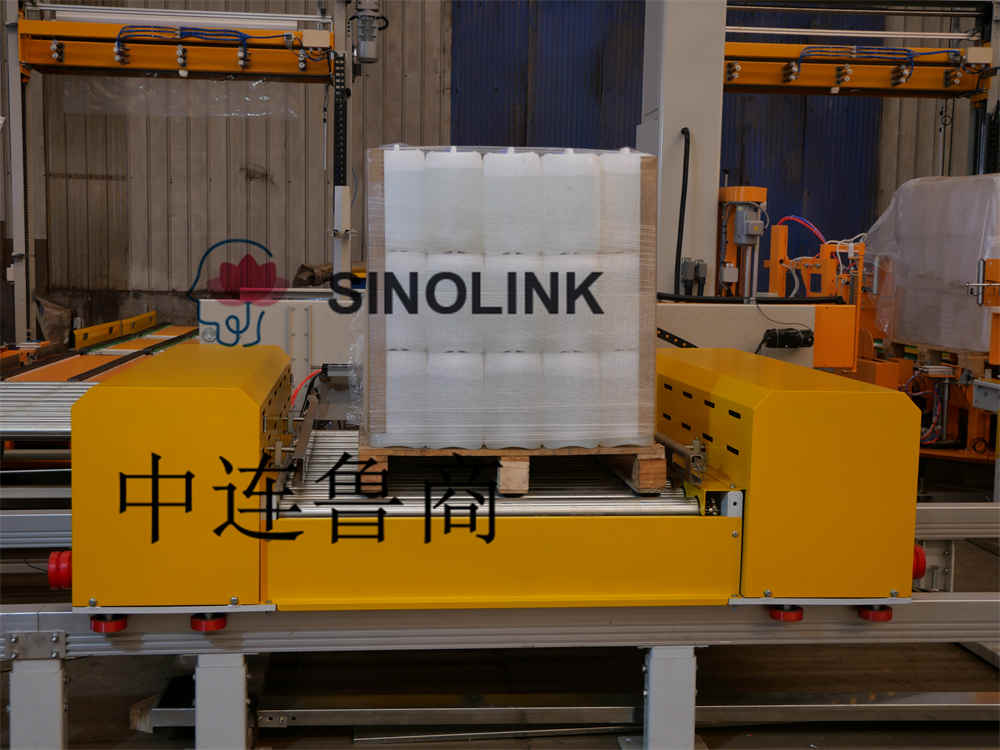

Entièrement automatique en ligne Lenthen Paper Corner Palette Machine d'emballage

PORTÉE DE LA FOURNITURE DE LA MACHINE À ENVELOPPEUSE :

1. Machine d'emballage automatique de palettes en ligne (1 jeu)

Système de contrôle

Armoire de commande électrique indépendante, armoire de commande électrique externe, bobineuse en ligne de plateau et machine de protection d'angle automatique la même armoire de commande électrique ;

Interface d'opération d'écran tactile, réalisez le dialogue homme-machine, opération d'équipement d'affichage d'écran d'affichage et alarme de défaut, inspection commode.

Personnel de réparation pour résoudre les pannes ;

Commutateur photoélectrique, détection automatique de la hauteur des marchandises, fonction de réglage de l'heure aérienne ;

Fonction d'enroulement renforcée, qui peut fournir une protection spéciale pour une certaine partie ;

Cet équipement a un contrôle PLC et le mode de fonctionnement a une conversion automatique et manuelle;

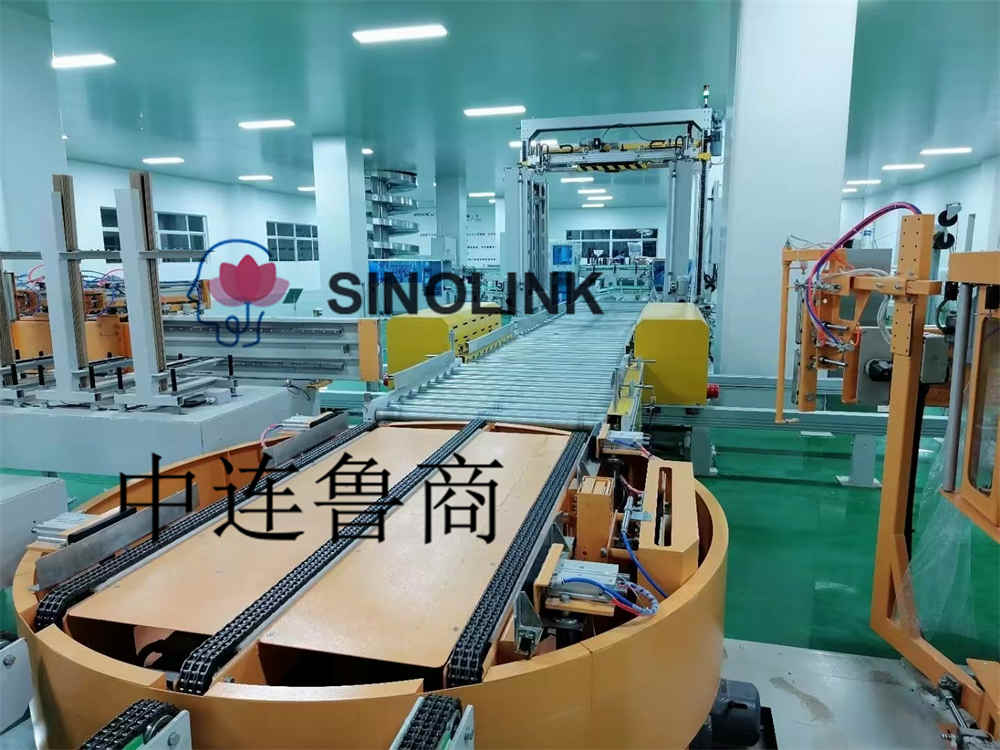

Convoyeur à table rotative

Le transport adopte le transport à chaîne

Hauteur de la surface de transport : 750 mm

Paramètres de convoyage : trois rangées de chaîne à 3 brins, modèle de chaîne chaîne à plaques droites 10A

Entraxe des chaînes des deux côtés du bobinoir n° 1 : 950 mm

Entraxe des chaînes de part et d'autre du bobinoir n°2 : 765 mm

Les chicanes des deux côtés du convoyeur sont en acier inoxydable

Vitesse de transport : 8-12 m/m (régulation de la vitesse de conversion de fréquence)

Chaîne de convoyage : 10A

Charge nominale : 2 000 kg

Mécanisme de rupture automatique de la membrane supérieure

Une fois les emballages terminés, le film est automatiquement coupé et serré la tête de membrane

Le dispositif de serrage à membrane spécialement conçu garantit que l'équipement est enroulé sans laisser de queue de membrane

La machine d'emballage a les fonctions de chargement automatique de film, de rupture de film et de film de soudage, et la plaque de film de soudage est un style de cylindre télescopique

Le film de soudage est soudé par la feuille chauffante et le film cassé est coupé par l'élément chauffant

La bande transporteuse à plateau tournant de la machine d'emballage est ajoutée avec le mécanisme de centrage du transport en amont et en aval

Convoyeur de la banderoleuse avec protection d'angle automatique pour maintenir le mécanisme de fixation

Le nombre et le nombre de couches d'emballage peuvent être directement définis par l'écran ;

Fonction de bobinage renforcée pour une protection particulière de certaines pièces.

Entraînement de plateau tournant

Régulation de la vitesse de conversion de fréquence du plateau tournant 0 ~ 15 tr / min, conversion de fréquence de vitesse réglable;

Puissance du moteur : 1,1 kw ;

Transmission à roulement d'orientation, haute précision et forte stabilité;

Maintenance et révision faciles ;

Le plateau tournant est automatiquement réinitialisé.

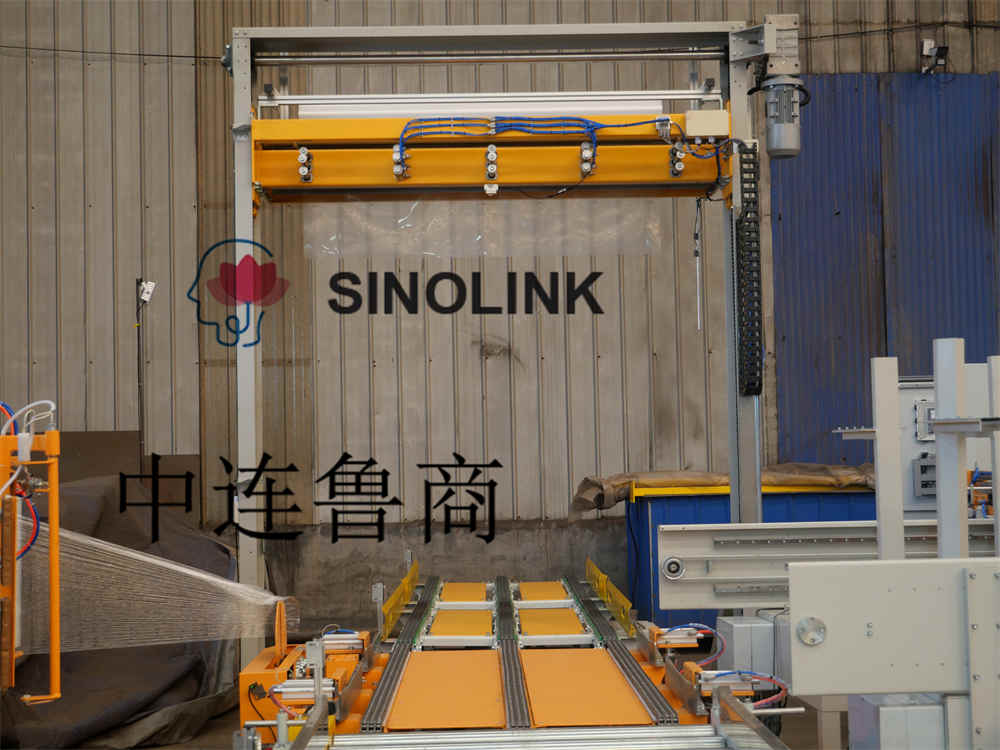

Système de portoir à membrane

Le cadre de la membrane est un mécanisme de pré-étirement dynamique, le pré-étirement peut atteindre 250 % et la vitesse de sortie du film est réglable pour la conversion de fréquence ;

Le levage est une structure à double chaîne, stable et fiable;

Le cadre du diaphragme peut être ajusté pour la conversion de fréquence et la vitesse d'abaissement ;

Le nombre d'enroulements supérieur et inférieur est contrôlé séparément;

Mécanisme de suivi du système membranaire, une traction ;

Moteur 220V AC, avec conversion de fréquence pour ajuster la tension, changer l'application du moteur 24V DC dans la même industrie en Chine

Ajoutez le boîtier d'alimentation pour régler la vitesse afin de modifier l'instabilité de la tension.

Mécanisme de rupture automatique de la membrane supérieure à commande pneumatique pour améliorer efficacement l'efficacité du travail.

2. Mécanisme de protection automatique des coins de libération du papier (4 ensembles) :

Le mécanisme détecte et ajuste automatiquement la position d'installation (le centre de la pièce coïncide essentiellement avec le centre de rotation de la bobineuse).

Il peut détecter la marge de protection des coins de papier et réaliser un avertissement automatique, afin de reconstituer manuellement la protection des coins de papier.

Une fois le coin du papier placé, les deux faces adjacentes au bord de la pièce sont alignées sans espace et il n'y a pas de phénomène d'inclinaison.

4 protecteurs d'angle en papier sont installés et installés verticalement, sous réserve du schéma de principe fourni par le demandeur.

L'ensemble du processus de protection des coins de papier est sans personnel et l'équipement est en fonctionnement.

Les spécifications du coin papier sont fournies par le demandeur pour confirmation, et le coin papier est placé avec la surface inférieure comme référence.

Contrôle du servomoteur, plus précis.

Photos de l'exposition :

Plus d'exigences, veuillez nous contacter à tout moment!
