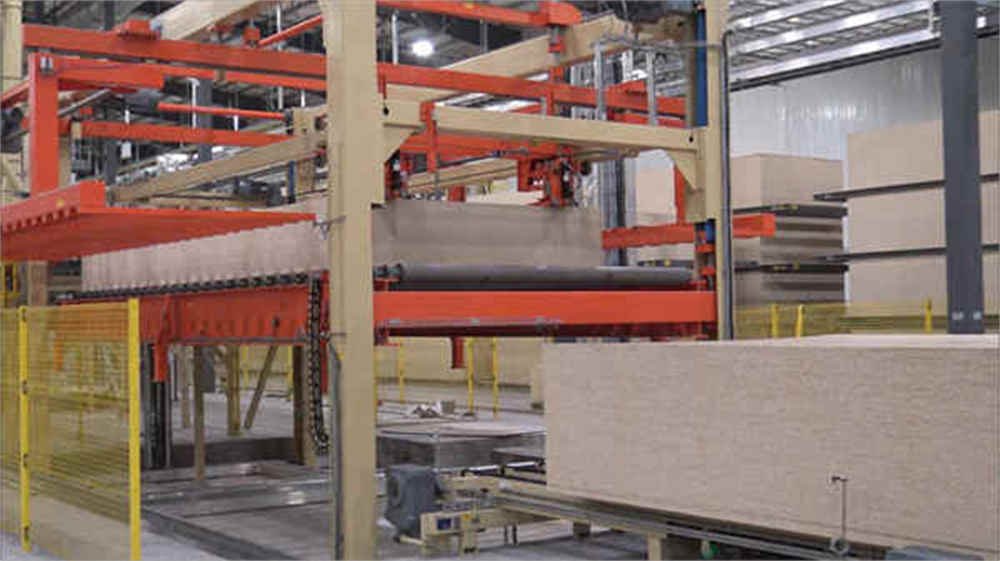

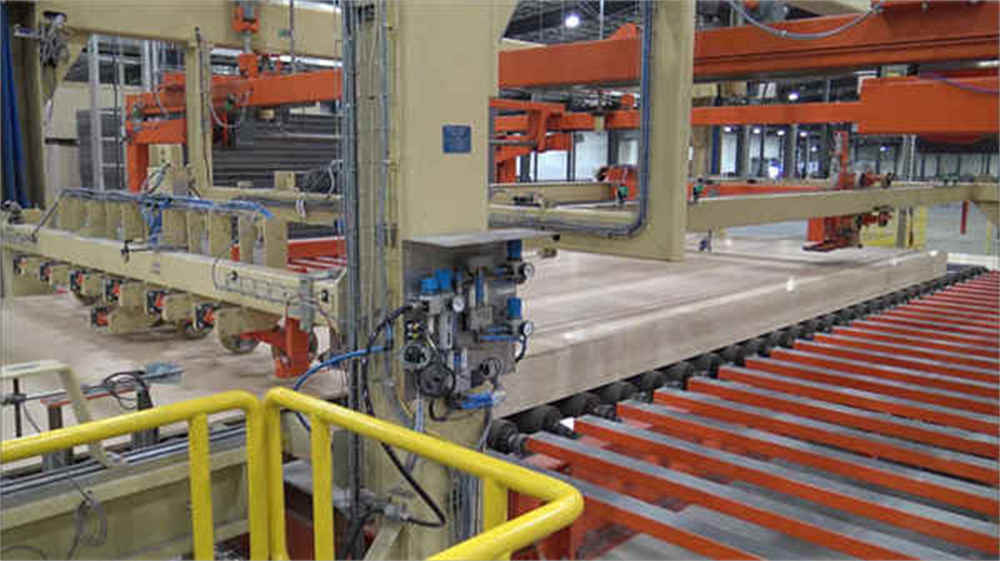

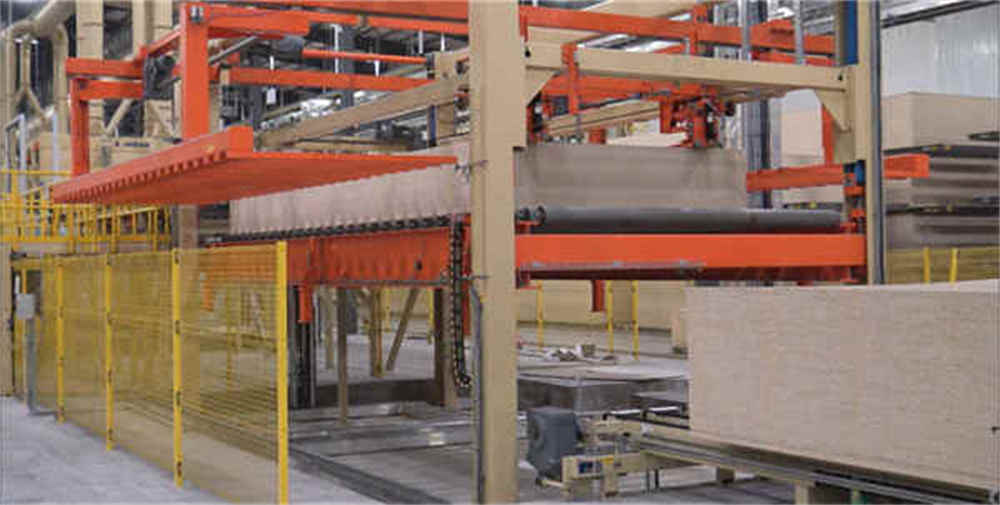

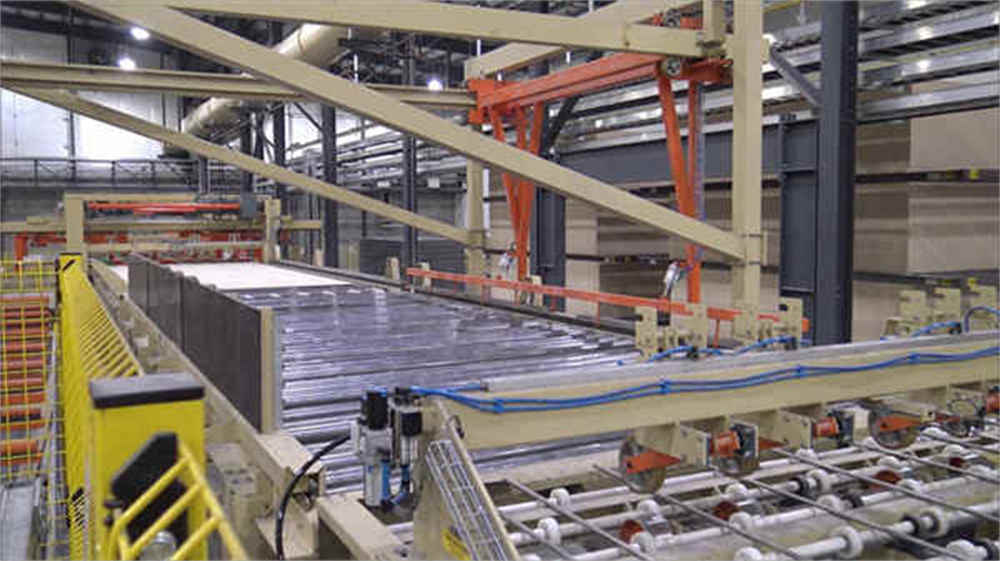

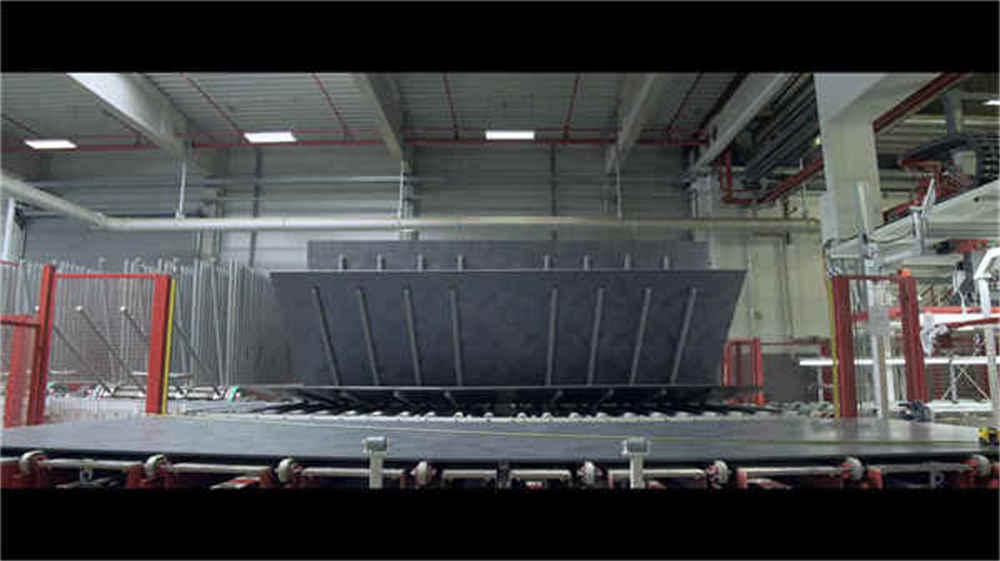

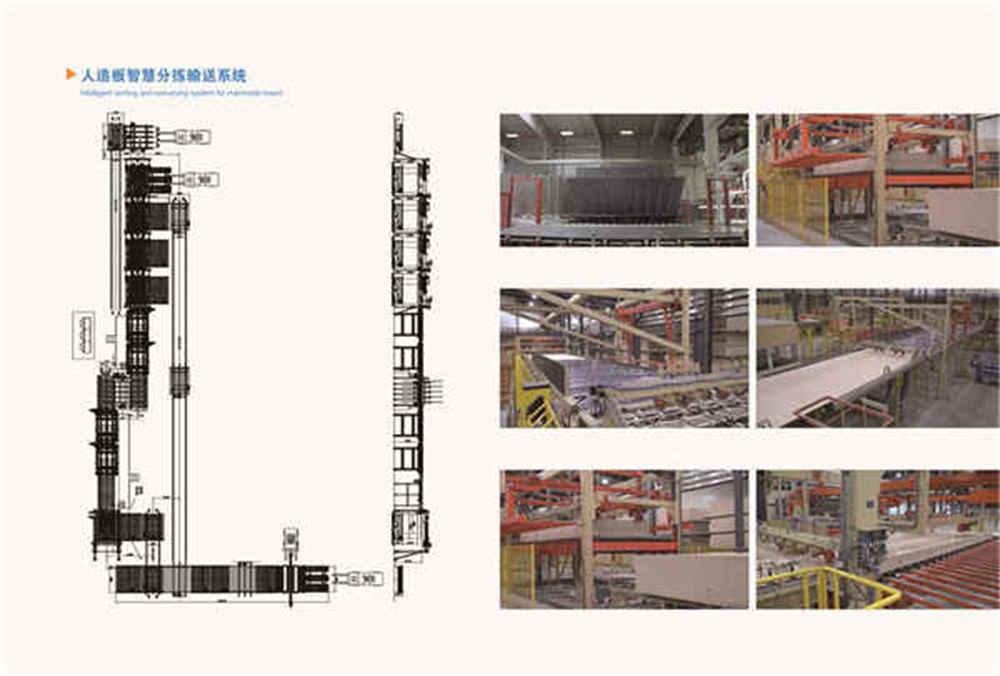

Système de tri et de transport intelligent pour panneau artificiel

Système de tri et de transport intelligent pour panneau artificiel

Spécifications du produit et exigences de base pour le tri et l'emballage :

1. Longueur : 2440mm

2. Largeur : 1220mm

3. Hauteur : 800 -1400mm (3m³ par plaque fixe en volume)

4. Épaisseur de la plaque monolithique : 8-25 mm

5. Rendement : 1000m³/jour (2 équipes/jour, 8 heures/jour)

6. Précision de tri : 99,9 %

7. Capacité de tri : 19-20 feuilles/min (sur la base d'une épaisseur de 12 mm)

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

Exigences de classement :

1. 98 % des assiettes sont de classe A (excellente) et trois piles de classe A (excellente) sont configurées pour le tri ;

2, 2 % pour la classe B (produits étrangers et déchets), tri et établissement d'une catégorie B (autres produits étrangers et déchets) ;

Efficacité d'emballage : 15-25 palettes/heure

Intelligent Sorting And Conveying System For Manmade Board

Autres paramètres :

Hauteur de pile de plaques de ponçage 1200 mm

L'élévation de toute la palette est de 800 mm;

Vitesse de convoyage de toute la palette : 11m/min ;

Vitesse de transport du placage : 120 m/min (50 Hz, conversion de fréquence)

Élévation de transport de placage : 2 500 mm

Hauteur de la pile après inspection des plaques : 1 200 mm

L'élévation de l'ensemble de la pile après inspection : 800 mm

La vitesse de transport de l'ensemble de la pile après inspection des plaques : 11 m/min

Vitesse de convoyage de la plaque de protection : 11 m/min

Hauteur de la pile de protection : 400-500 mm

Épaisseur du placage du panneau de protection : 12-50 mm

Plaque d'inspection de plaque de classe B après la hauteur de pile de plaque d'inspection de plaque: 1200mm

Niveau de travail de la ligne d'emballage : 800 mm

Marque de réducteur : réducteur de moteur principal d'équipement d'emballage utilisant SEW, autres parties du réducteur de moteur d'équipement utilisant Boneng ou une marque de qualité équivalente, puissance totale installée : ≈80 KW

Remarques : Étendue de la fourniture du vendeur : fourniture complète de la machine ; Contenu de la fourniture de l'acheteur : fils et câbles connectés à la boîte de jonction du moteur et du fuselage et à chaque interrupteur.

Intelligent Sorting And Conveying System For Manmade Board Portée de l'approvisionnement :

SN	Nom	QTÉ（Unité）	Description
1	Déplacer le chariot longitudinalement	1	Course mobile : 155 000 mm, longueur de travail : 3100 mm, hauteur de travail : 800 mm, vitesse du rouleau : 10 m/min, puissance du moteur : 2,2 kw (régulation de la vitesse de conversion de fréquence), vitesse de marche : 20 m/min, puissance du moteur : 2,2 kw (vitesse de conversion de fréquence régulation, freinage)
2	Table à rouleaux de transition	7	Longueur de travail : 2200 mm, hauteur : 800 mm, vitesse du rouleau : 10 m/min, puissance : 1,1 kW, régulation de la vitesse de conversion de fréquence
3	Chariot de déplacement latéral	1	Course mobile : 17 000 mm, longueur de travail : 3 100 mm, hauteur de travail : 800 mm, vitesse du rouleau : 10 m/min, puissance du moteur : 2,2 kw (régulation de la vitesse de conversion de fréquence), vitesse de marche : 20 m/min, puissance du moteur : 2,2 kw (vitesse de conversion de fréquence régulation, freinage)
4	Table à rouleaux longitudinale pour chariot élévateur	1	Longueur : 3100 mm, hauteur : 800 mm, vitesse du rouleau : 10 m/min, puissance : 1,1 kW, régulation de la vitesse de conversion de fréquence
5	Table élévatrice hydraulique de plaque d'entrée	2	Vitesse du rouleau : 10 m/min, puissance du moteur : 0,75 kw (frein), puissance du moteur de la pompe à huile : 7,5 kw, course de levage : 1700 mm, capacité de charge : 5 tonnes
6	Pousseur	2	Hauteur de travail : 2500 mm, épaisseur de la plaque de poussée : 8-18 mm, puissance du moteur de la plaque de poussée : 2,5 kw (servo, frein, encodeur), puissance du moteur du rouleau à attelles : 2,2 kw (régulation de la vitesse de conversion de fréquence)
7	Dispositif de balayage (ou rouleau brosse)	2	Hauteur de travail : 2500mm, largeur de travail : 1400mm, puissance moteur : 2%x1.5kw
8	Convoyeur	5	Hauteur de travail : 2500 mm, puissance du moteur : 2,2 kW (régulation de la vitesse de conversion de fréquence), largeur de travail : 1400 mm, vitesse des rouleaux : 20-90 m/min
9	Système d'inspection du conseil	1	La technologie d'inspection des panneaux à base de bois est leader mondial
dix	Convoyeur à lamelles et convoyeur à lamelles	1	Nombre de grilles : 36mm, puissance moteur volets : 2%x3kw (conversion de fréquence, avec frein), hauteur de travail convoyeur : 2500mm, puissance moteur convoyeur : 2.2kw%x2 (régulation vitesse conversion fréquence), largeur de travail : 1400mm
11	Convoyeur à rouleaux incliné	1	Hauteur de travail : 2500 mm, puissance du moteur : 2,2 kW (régulation de la vitesse de conversion de fréquence), largeur de travail : 1400 mm, vitesse des rouleaux : 20-90 m/min
12	Convoyeur de piles (y compris table à rouleaux de transition) (numéro de série 12)	1	Hauteur de travail : 2 500 mm, puissance du moteur : 3 kw + 0,55 kw + 2,2 kw (régulation de la vitesse de conversion de fréquence), largeur de travail : 1 400 mm, vitesse de travail du rouleau de serrage : 20-90 m/min, puissance du moteur du rouleau de serrage : 2,2 kw (régulation de la vitesse de conversion de fréquence )
13		2	Nom de l'appareil:
14	Empileur (1, empileur de plaques de classe A (3 stations) 2, empileur de plaques de classe B (1 station))	4	(3) Numéro de série 13.1 pour empileur de plaques de classe A (3 stations) (3 empileur de plaques de classe A)
15	Table à rouleaux élévatrice hydraulique de sortie	1	(4) Numéro de série 13.2 pour empileur de plaques de classe B (1 station) (1 x empileur de plaques de classe B)
16	Transporteur de patin (ou plaque de protection)	1	Largeur de travail : 1400 mm, puissance du moteur de la courroie : 2,2 kw (régulation de la vitesse de conversion de fréquence), vitesse de travail de la courroie : 20-90 m/min, vitesse de travail du rouleau de serrage : 20-90 m/min, puissance du moteur du rouleau de serrage : 2,2 kw (vitesse de conversion de fréquence réglementation), hauteur d'empilage maximale : 1350 mm
17	Le patin (ou plaque de protection) déplace la table à rouleaux	4	Vitesse de la chaîne : 10 m/min, puissance du moteur : 0,75 kw (freinage), puissance du moteur de la pompe à huile : 7,5 kw, course de levage : 1600 mm, capacité de charge : 5 tonnes
31	Table à rouleaux de transition à patin (ou plaque de protection)	1	Longueur de travail : 3100 mm, hauteur : 800 mm, vitesse de la chaîne : 10 m/min (régulation de la vitesse de conversion de fréquence), puissance du moteur : 3 kW, sous réserve de la conception réelle
