Système d'emballage intelligent pour carte artificielle

Système d'emballage intelligent  Pour la fonction Manmade Board Scheme :

1. Le convoyeur de transfert nécessite un transport stable. Utiliser la conversion de fréquence pour ajuster la vitesse de transport, le démarrage et l'arrêt lents, exiger strictement la précision d'usinage des sous-traitants, exiger strictement la précision d'assemblage de l'atelier et du personnel de mise en service sur site, pour assurer un transport fluide et fiable (le personnel d'assemblage de l'atelier est de haute qualité, en utilisant la meilleure équipe de l'entreprise pour l'assemblage, la mise en service, l'expérience moyenne dans l'industrie de l'assemblage est supérieure à 10 ans).

Enrouleur utilisant un enrouleur de film cassé supérieur supérieur, le premier en Chine, la largeur de changement de taille de panneau à base de bois de votre unité: 910 -2100mm, de grands changements, de sorte que le mécanisme de rupture de film supérieur traditionnel placé au sol ne peut que répondre à l'effet d'emballage du La pile de panneaux à base de bois de la plus grande taille, l'effet d'emballage du panneau à base de bois de taille légèrement plus petite ou plus petite n'est pas garanti, changez l'enroulement de l'équipement pair après que le film de soudage du film d'enroulement est instable, enroulez le film dans la queue flottante de l'entrepôt et d'autres problèmes ne peuvent pas être éliminé, ce qui entraîne un mauvais effet d'emballage.

2, avantages du cadre de film: changer le mode de démarrage et d'arrêt du moteur d'alimentation de film de commande de commutateur de proximité d'origine pour le contrôleur analogique pour contrôler la vitesse d'alimentation du film du moteur d'alimentation de film, éviter efficacement que la plage de changement d'emballage soit trop grande, l'utilisation de la même tension de film Mode, causé par une défaillance fréquente du film, l'utilisation d'un contrôleur analogique, contrôler la vitesse d'alimentation du film, lorsque la taille des marchandises change, le système de contrôle de l'alimentation du film en fonction de la longueur de l'alimentation du film et de l'angle de rotation, sélectionnez le mode approprié vitesse d'alimentation du film, ou accélérer ou ralentir, sous le principe d'assurer le bel effet d'enroulement, l'emballage est stable et fiable.

Remarques : Le panneau à base de bois change considérablement, largeur : 910-2100 mm, longueur : 2100-2830 mm, de sorte que le mécanisme traditionnel de rupture du film supérieur placé au sol ne peut répondre qu'à l'effet d'emballage de la pile de panneaux à base de bois de plus grande taille, et le L'effet d'emballage des panneaux à base de bois légèrement plus petits ou de plus petite taille n'est pas garanti.

3. Pas moins de 60 cartons d'angle sont placés dans l'entrepôt de stockage de carton d'angle (dosage de deux heures, équivalent à un rouleau de film d'enroulement, un rouleau de film d'enroulement de machine de poids 15 kg peut être enroulé de 60 à 70 torr), ce qui est pratique pour remplacer en même temps les matériaux d'emballage tels que le film d'enroulement et le carton d'angle.

4, placement du bloc de tampon, placement manuel unique> 100, dosage d'au moins 1 heure, en raison de la diversité des spécifications des panneaux à base de bois de l'utilisateur, 80% pour les tailles non-quatre ou huit pieds (2440 × 1220) mm, si trop de tampons sont placés, cela entraînera l'emballage de la plaque, les tampons ne sont pas utilisés, il faut extraire les tampons inutilisés, remplacer les tampons de taille appropriée dans la machine à tampons, réduire l'intensité du travail, économiser du temps de travail. L'objectif ne sera pas atteint.

5. Le mécanisme d'enroulement de ceinture spécial de conception de machine de cerclage, l'utilisation d'une ceinture de cerclage de 70 kg/rouleau à la fois, un rouleau de longueur de spécification de ceinture d'emballage 1608 couramment utilisée par la tête allemande peut atteindre plus de 5000 m, temps d'utilisation de 10 heures, environ égal à quantité d'emballage d'un jour, un jour n'a pas besoin de remplacer la courroie de cerclage, économisez la fréquence de remplacement de la courroie de cerclage, plus important encore, résolvez le remplacement de la courroie de cerclage facile à provoquer des défaillances courantes de la presse à balles, faites fonctionner la machine en douceur, donc que l'opérateur travaille plus en douceur.

Ordre d'emballage et précautions d'emballage

1. Le panneau à base de bois après que le panneau d'inspection passe par le convoyeur (nécessité d'apporter le sien) à l'extrémité avant de la ligne d'emballage (numéro de série 1) type à direction électrique, le panneau à base de bois après le panneau d'inspection est un produit fini empilé à emballer, le dessus du carton d'emballage a une plaque supérieure, la plaque supérieure est une plaque de protection à plaque mince, le fond a une plaque inférieure et la plaque inférieure est une plaque de protection à plaque épaisse.

2. La plaque d'emballage passe par la ligne de convoyage du fabricant du convoyeur de tri en amont, entre dans le convoyeur de direction et de transfert électrique (numéro de série 1), communique et s'accoste avec le système de contrôle du fabricant du convoyeur de tri en amont en fonction de la direction des marchandises entrantes, et utilise différentes méthodes de convoyage pour transporter les marchandises dans la ligne d'emballage.

3. La plaque d'emballage est transportée à travers le convoyeur à chaîne à six rangées (numéro de série 2) de 3500 mm et entre dans la station de plaque d'immatriculation de la machine à plaque de comptage automatique (numéro de série 4), plaque de comptage automatique, calcule avec précision le nombre de chaque plaque, automatique invite, ajoutez et soustrayez manuellement des plaques en fonction de l'invite

4. La plaque d'emballage est transportée à travers le convoyeur à chaîne à six rangées de 3500 mm (numéro de série 2) et entre dans la machine d'alignement automatique (numéro de série 5), alignement automatique, dispositif d'alignement de serrage pneumatique des deux côtés du convoyeur, avec structure spéciale mécanisme de levage.

5. La plaque d'emballage à emballer est transportée par (numéro de série 2) un convoyeur à chaîne à six rangées de 3500 mm et entre (numéro de série 5) d'elle-même

6. La plaque d'emballage à emballer est transportée à travers le convoyeur à chaîne à six rangées de 3500 mm (numéro de série 2) et entre dans la machine à plaque d'aspiration automatique (numéro de série 6) pour le placement automatique de la plaque de couverture supérieure.

7. Le panneau d'emballage est transporté à travers le convoyeur à chaîne à six rangées de 3500 mm (numéro de série 2) et entre dans la machine de protection d'angle automatique (numéro de série 7), (numéro de série 8) bobineuse en ligne de culbuteur de film cassé supérieur automatique pour ajout automatique de carton de façade, remontage automatique.

8. La plaque d'emballage à emballer est transportée à travers le (numéro de série 2) convoyeur à chaîne à six rangées de 3500 mm, entre dans le convoyeur de transfert (numéro de série 9) et le convoyeur à bande (numéro de série 10), entre dans le cerclage (numéro de série 11) machine et protecteur d'angle d'aplatissement, et regroupe et forme une petite protection d'angle sur le côté long des marchandises.

9. La plaque d'emballage retourne à la ligne principale par le convoyeur et entre dans le (numéro de série 12) par le convoyeur à chaîne à six rangées de (numéro de série 2) de 3500 mm dans toute la pile plus le bloc de protection plus la machine de cerclage de protection des coins plats toute la pile plus un bloc de protection, ajouter une petite protection d'angle, une ceinture latérale large.

10. La plaque d'emballage entre dans la station de chariot élévateur à fourche par le (numéro de série 2) convoyeur à chaîne à six rangées de 3500 mm.

11. Précautions :

1) La disposition de la ligne entière prend une ligne droite, moins de transfert de charge, économise de l'espace et des coûts.

2) Sous le principe de respecter l'efficacité de l'emballage, moins il y a de convoyeur tampon, mieux c'est, en économisant de l'espace.

3) Le levage de la bobineuse est augmenté lors de l'enroulement, et il peut envelopper le bas de la planche finie de 50 mm vers l'intérieur.

4) Le bloc de tampon est coupé et collé pour le panneau fini du côté de la demande, le bas du tampon est rainuré au centre et la taille de la rainure est soumise à la conception et à la négociation réelles entre les deux parties, ce qui peut être plus grand que la largeur de la bande d'emballage, afin de ne pas entrer directement en contact avec le sol avec la bande d'emballage.

5) Système de contrôle Siemens (PLC, onduleur, écran tactile), les composants pneumatiques utilisent Festo (ou une marque de qualité équivalente), le réducteur de moteur utilise Boneng ou une marque de qualité équivalente.

PORTÉE DE L'APPROVISIONNEMENT :

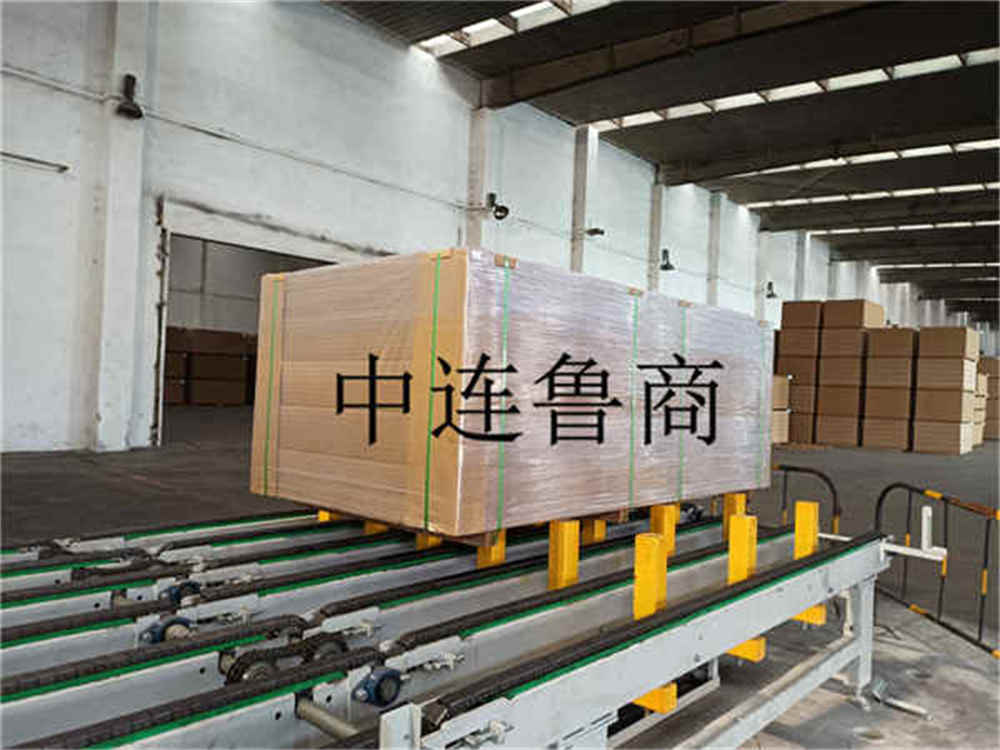

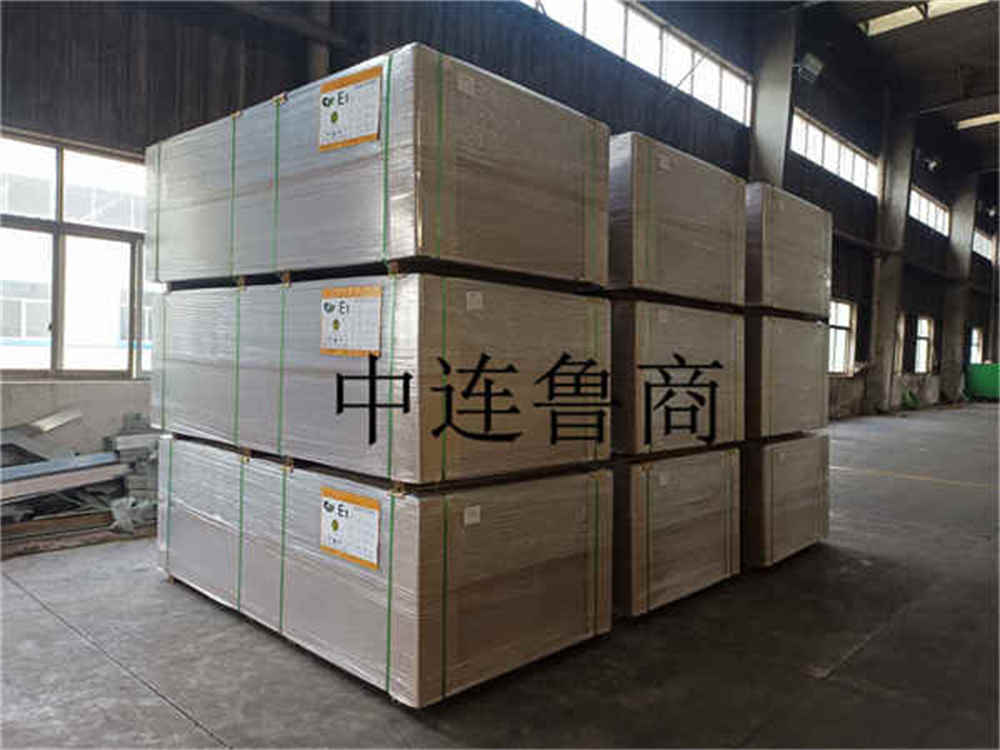

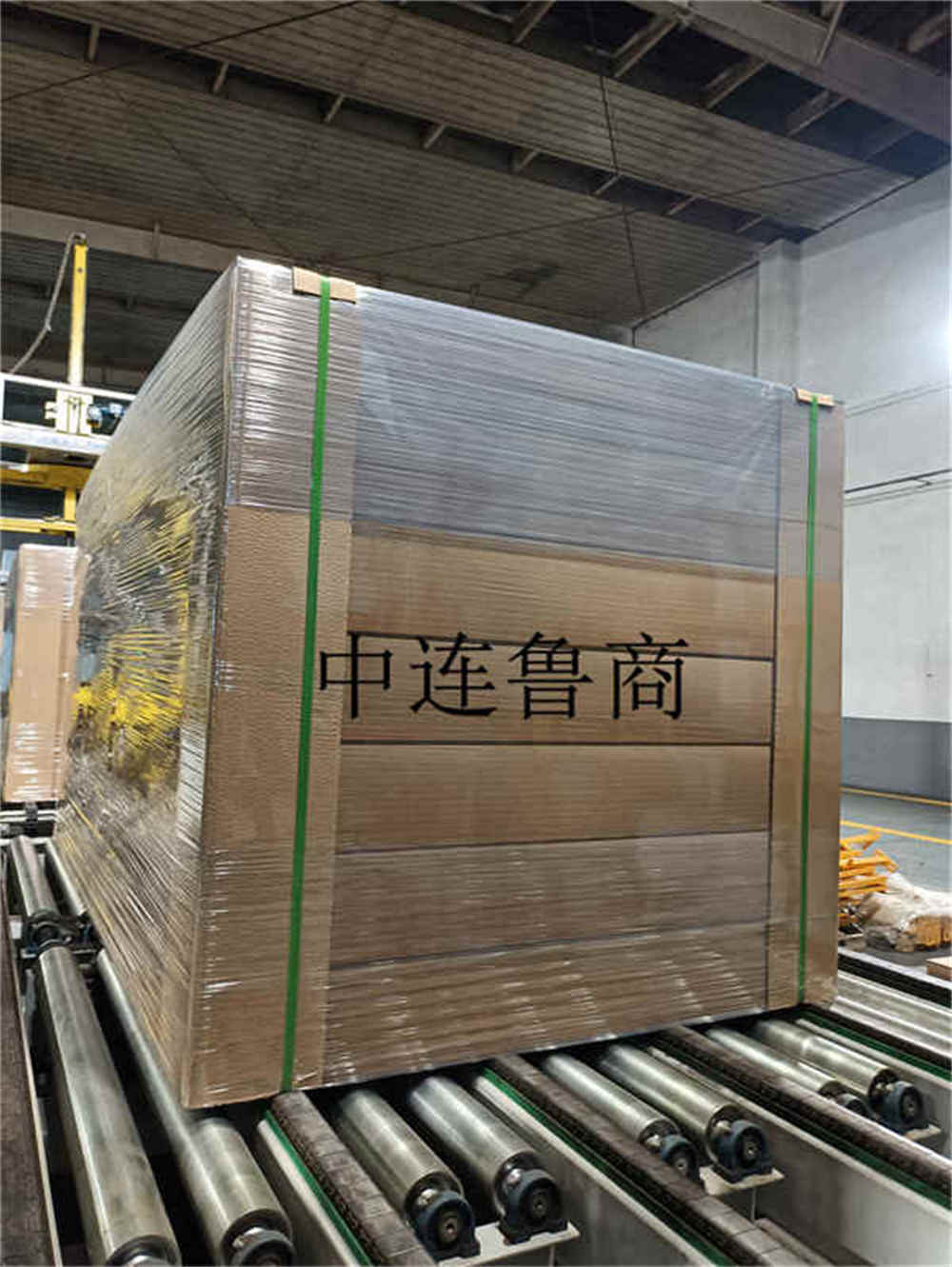

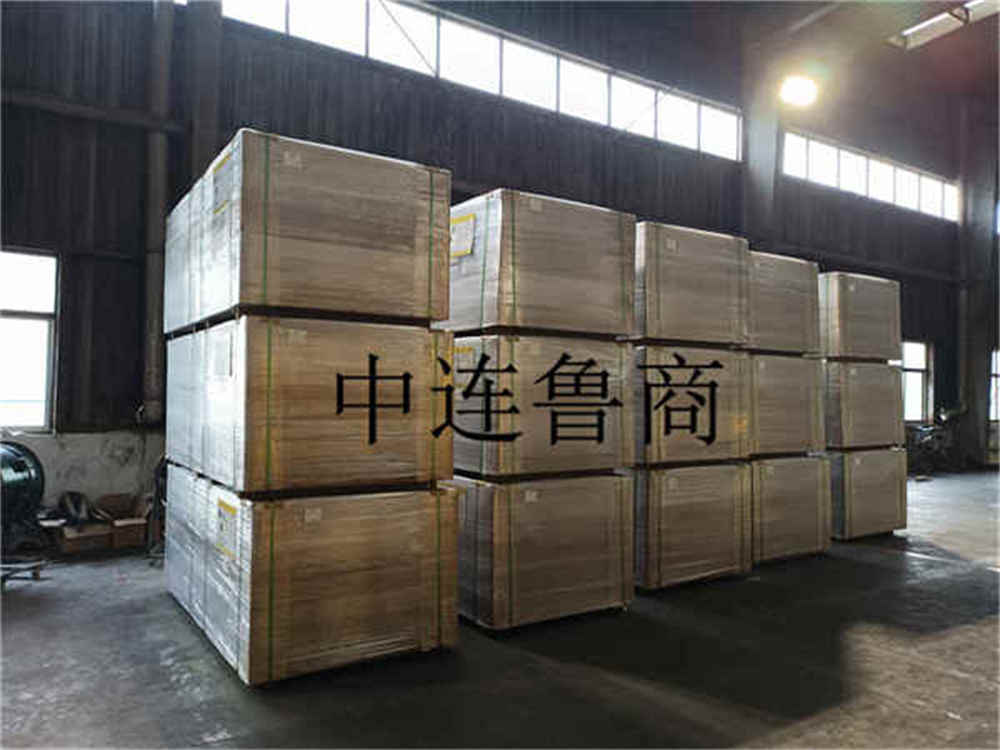

Images d'effet d'emballage:
