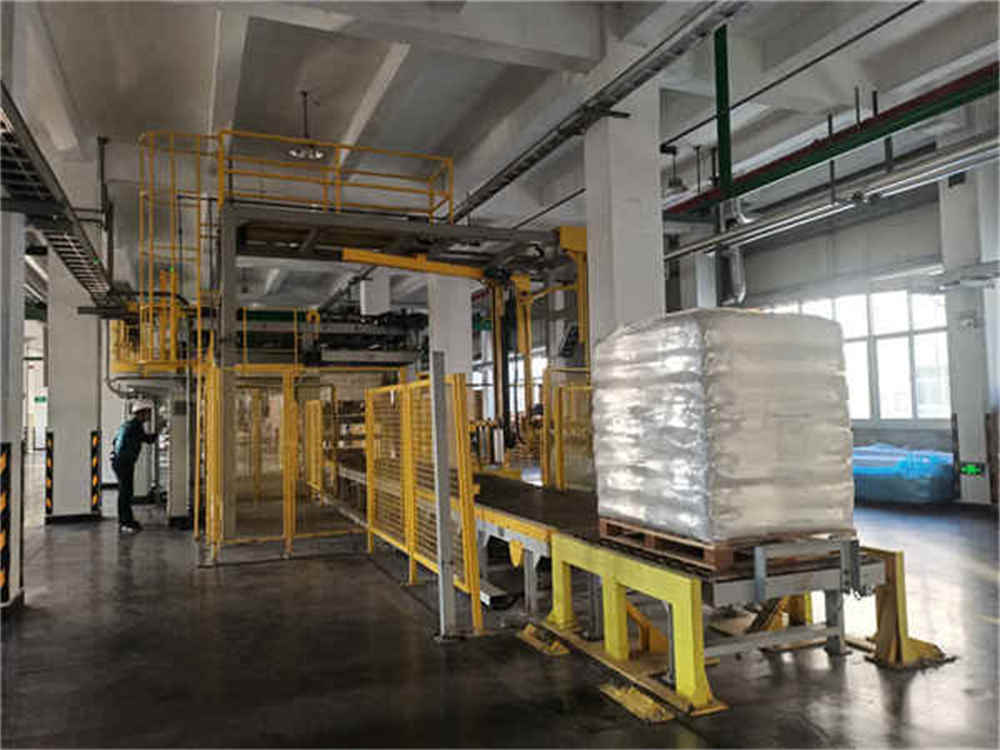

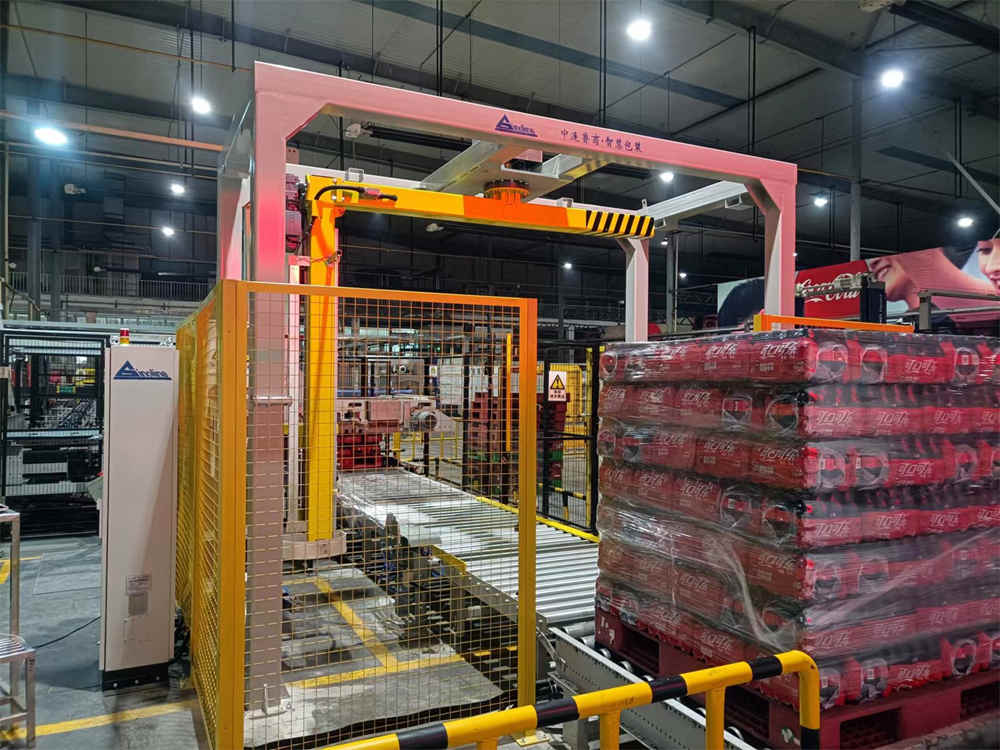

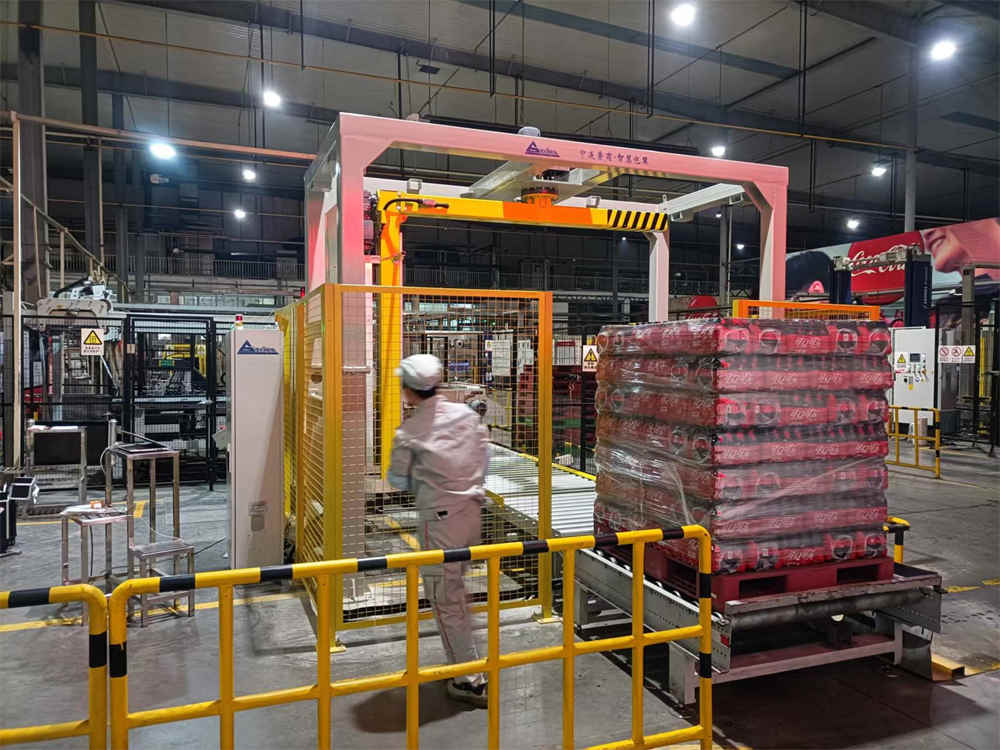

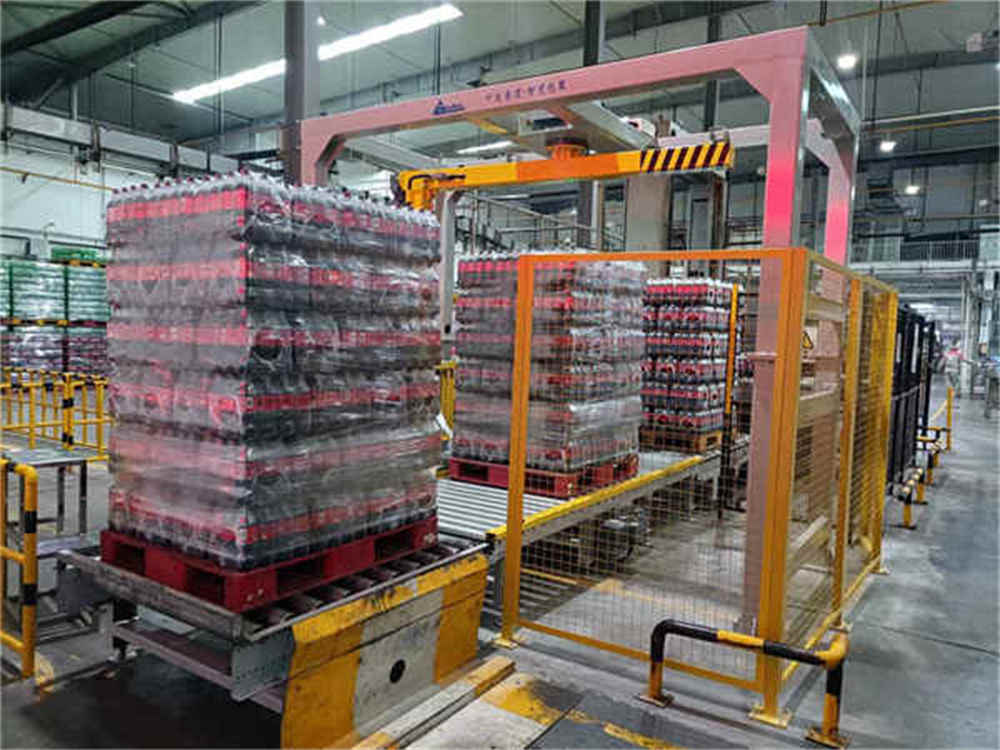

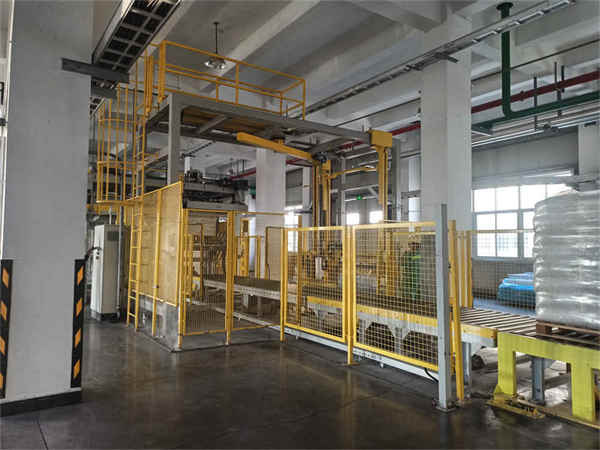

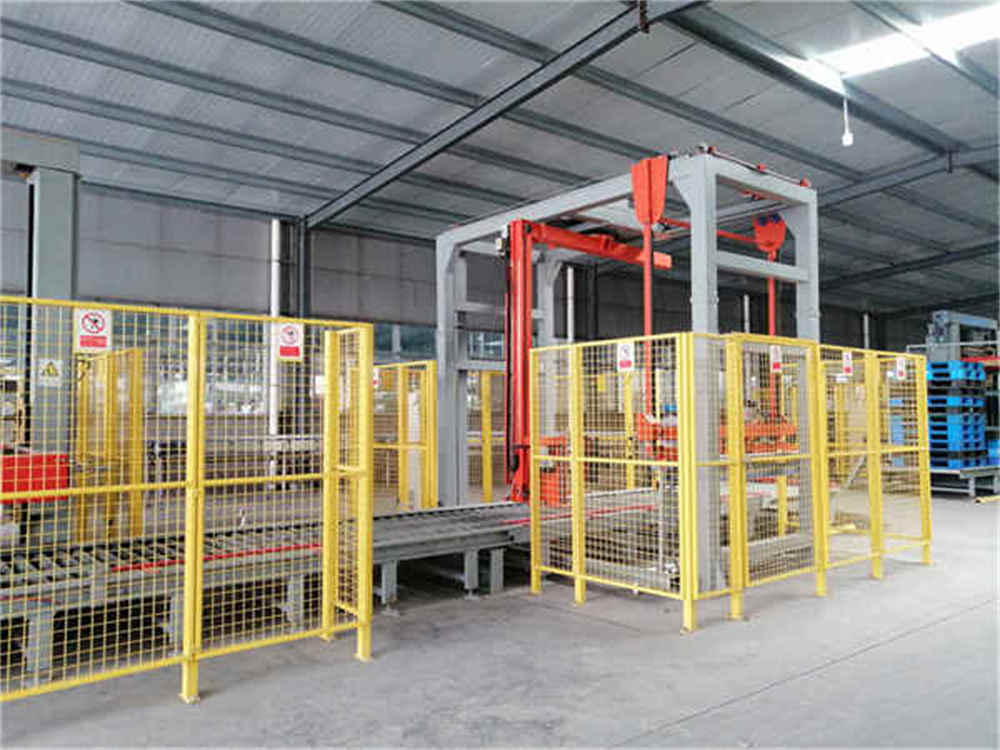

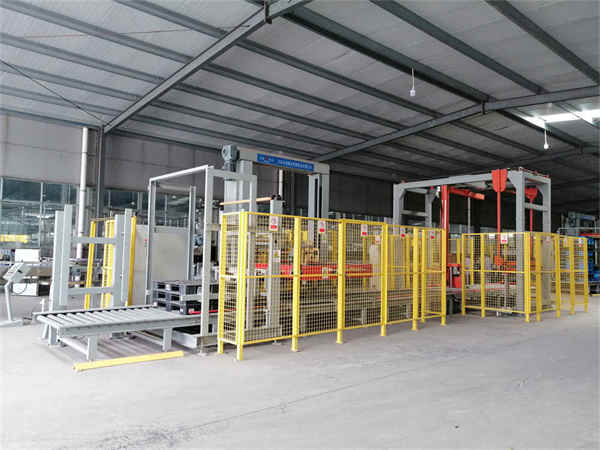

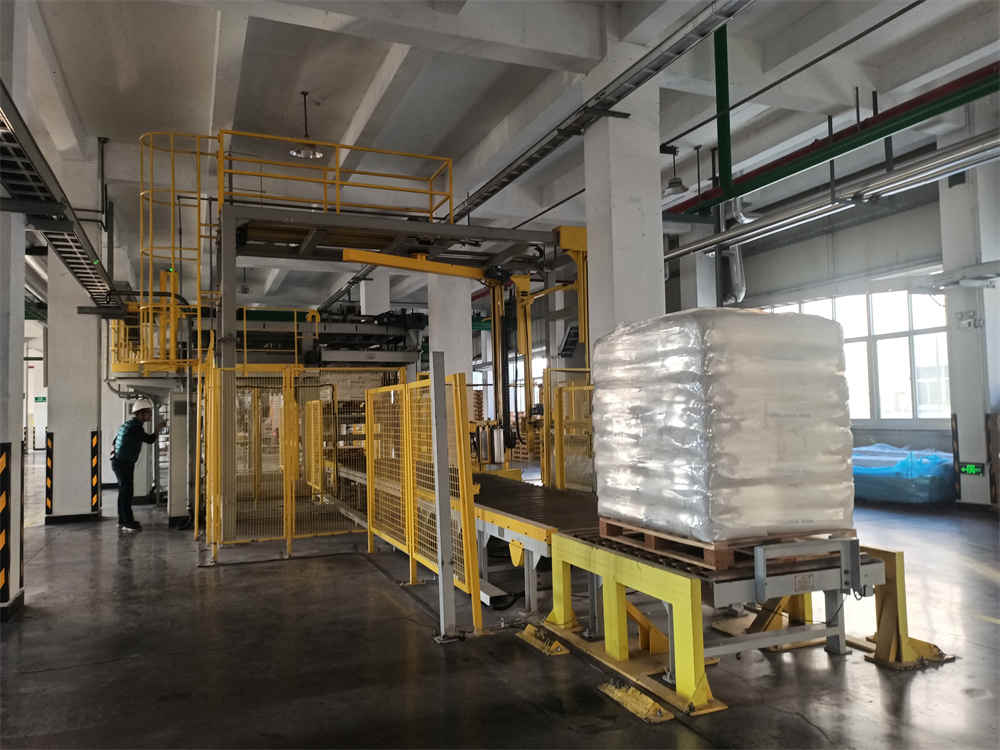

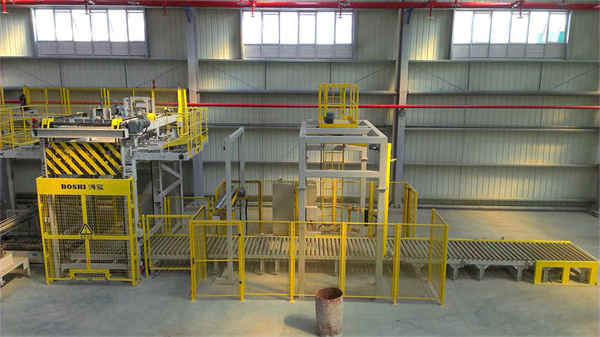

Emballeuse de film étirable à bras rotatif ZL1800FZ-PL

2 、 Principales données techniques de l'emballeuse de bras de plateau tournant :

2 .1 date technique：

1. Roulement de la machine : 2000Kg (max)

2. Efficacité d'emballage : 30 charge/heure (max) (calculé selon deux couches d'emballage) (10000 bouteilles/heure)

3. Vitesse du convoyeur : 140 mm/s

4. Élévation de la surface de transport : 500 mm (à déterminer)

5. Vitesse du culbuteur : 15 tr/min (max)

6. Puissance totale : ~3KW

7. Poids opérationnel : 2000Kg

2 .2、matériel d'emballage

Film étirable : 7,6 cm de diamètre du noyau, 500 mm de largeur, le diamètre du film est de 260 mm, épaisseur du film : 20 à 35 μm.

2 .3、Préparation du site

Source d'air comprimé :

1. Tension de fonctionnement : 380 VAC/3 phases, 5 fils/50 Hz

2. Consommation d'air : 1000 ml/min, sans huile ni eau

3. Pression de service pneumatique : 0,5 ~ 0,6 MPa

4. Puissance totale : ≈ 3kw

3 , gamme d'approvisionnement

Machine d'emballage de film à bras rotatif 3 .1 (1 jeu)

3 .1.1 Système d'entraînement à bras rotatif (1 jeu)

1. Régulation de vitesse à fréquence variable du moteur avec freinage.

2. Réducteur de culbuteur : marque célèbre domestique

3. Puissance : P=1.1KW

4. Régulation de vitesse à fréquence variable avec frein pour entraînement à bascule

5. Guide de culbuteur.

6. Les deux extrémités du culbuteur sont équipées de deux positions de limitation fixes et mobiles.

3 pièces de chariot de film .1.2 (1 jeu)

1.  Le chariot de film adopte un entraînement par chaîne pour le levage, qui est stable et fiable.

2.  Moteur de réducteur d'entraînement de levage de chariot de film : réducteur de vis sans fin de turbine ;

3.  Puissance du moteur : 0,37 kw ;

4.  Rapport d'étirement du chariot de film : 1 : 2,5

5.  Marque de moteur de réducteur de levage : marque célèbre de la Chine

3 .1.3 pièces de structure principale (1 jeu)

1. Le rack est une structure en acier à tube carré à quatre colonnes de type portique, et le matériau est un profil Q235.

2. La partie supérieure du cadre est équipée d'un support d'entraînement.

3. Les composants du culbuteur sont fixés sur le châssis du culbuteur à travers la couronne d'orientation.

3 .1.4 dispositif de garde de sécurité (1 jeu)

1.  Les pièces du rack de la machine  sont équipés de dispositifs de protection de sécurité et de filets de protection, et les serrures de porte des filets de protection sont verrouillées avec l'équipement. Lorsque les portes de sécurité sont ouvertes, l'équipement s'arrête de fonctionner ;

2.  Taille des filets de protection, 3900mm(L)X3640mm(W)（ Sous réserve de dessins）

3.  Après le fonctionnement de l'équipement, la position d'arrêt est à l'extrémité inférieure gauche et la porte du filet de protection est à l'extrémité inférieure droite ;

4.  Le protecteur de porte utilise un interrupteur de type prise.

Chariot de film 3 .1.5 (1 jeu)

1.  Le commutateur photoélectrique est installé sur le chariot de film pour détecter automatiquement la hauteur des marchandises ;

2.  Capacité d'alimentation du moteur AC : 0,37 KW ;

3.  Rapport d'étirement : 1:2,0, vitesse d'alimentation du film ajustée ;

4.  L'approche de l'interrupteur fonctionnera pour la conduite du moteur s'il n'y a pas de rupture de film ;

5.  Mécanisme de suivi du chariot de film ;

6.  Le film  calèche  le bras d'alimentation du film tourne et le commutateur de proximité contrôle le démarrage et l'arrêt du moteur d'alimentation du film pour assurer le suivi de l'alimentation du film.

3 .1.6 Film automatique attaché et coupé (1 jeu)

Pneumatique  système：AirTAC

3 . 2  système pneumatique

Alimentation en air : fournir par l'utilisateur。

Pièces : AirTAC。

3 . 3  Dispositif de sécurité :

1. Démarrage du bras rotatif et verrouillage de la ligne du convoyeur.

2. Principe de protection de sécurité du réflecteur annulaire en nylon.

3. Protection de l'interrupteur photoélectrique de la plaque de réflecteur : lorsqu'il y a des objets dans le sens de marche, l'anneau en nylon se déforme, la plaque de réflecteur dévie, l'interrupteur photoélectrique perd le signal et la machine s'arrête. Lorsqu'il y a un espace entre la plaque de réflecteur et le commutateur photoélectrique, le commutateur photoélectrique perd le signal et la machine s'arrête.

3 .5：Système électrique

1. Commande programmable par API ;

2. Le fonctionnement de l'écran tactile, les couches d'enroulement et les temps peuvent être réglés ;

3. Le commutateur photoélectrique peut détecter automatiquement la hauteur des marchandises;

4. Commande d'anneau de pivotement, positionnement précis ;

5. Réglage des paramètres numériques : vitesse de rotation en porte-à-faux, vitesse de levage du support à membrane, vitesse de sortie du support à membrane ;

6. La machine est équipée de fonctions de commutation automatique, manuelle et latérale pour mieux assurer le fonctionnement du système d'emballage;

7. Le voyant d'avertissement est réglé pour le fonctionnement de la machine.

4 、 Pièces électriques principales et pièces de rechange

5 、 Service technique :

Installation (en Chine) ：

Nous enverrons nos ingénieurs de terrain à votre usine pour l'installation et le test de fonctionnement, vous devez faire une bonne préparation du site。

Formation (en Chine)

Nous formerons votre gars à utiliser et réparer la machine et pouvons atteindre un levier élevé, résolvons généralement les problèmes en une heure。

Garantie (en Chine)

Garantie 1 an .

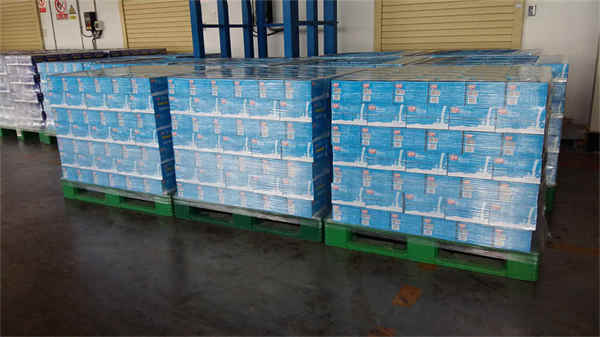

Image d'effet d'emballage de machine ( pour référence seulement ):

Plus d'informations, veuillez nous contacter à tout moment.
