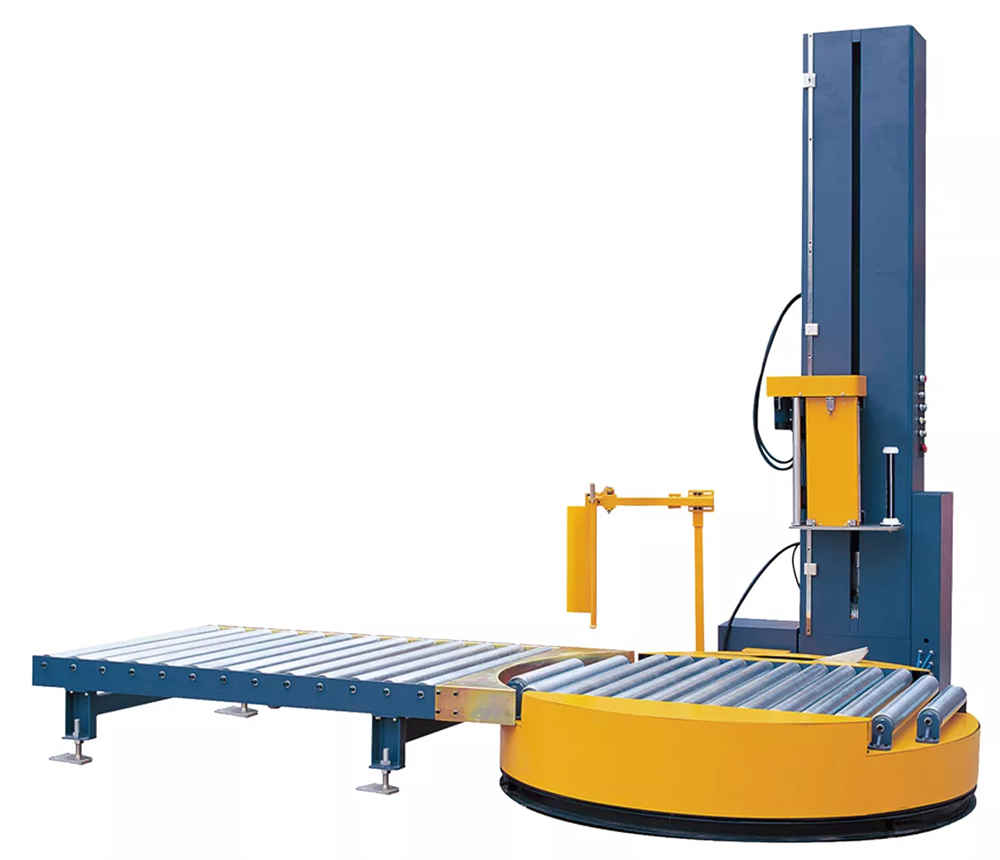

Machine d'emballage de film étirable à plateau tournant en ligne automatique T2000FZ-PL

Principales données techniques de Machine d'emballage automatique à plateau tournant en ligne  :

1.  Spécification de la paletteTaille : L x l x H : 1300 x 1300 x 2000 (mm)Poids de la palette : 1000

2.  Taille de la machine de transport : hauteur 550 mm * largeur 1500 mm (orienté client)

3.  Capacité d'emballage：40 charge/h

4.  Exigence pour l'emballage : d'un tiers de palette de 15 cm au-dessus de la charge, mais pas dépasser 15 cm。

5.  Site ：intérieur et bonne température fils.

Matériau d' emballage  Machine d'emballage automatique à plateau tournant en ligne  :

Film étirable : 7,6 cm de diamètre du noyau, 500 mm de largeur, le diamètre du film est de 260 mm, épaisseur du film : 20 à 35 μm.

Préparation du site de  Machine d'emballage automatique à plateau tournant en ligne  :

Source d'air comprimé :

1.  pression:      0,5-0,7 MPa

2.  Consommation d'air:       pas d'alimentation en huile et en eau

3.  Alimentation principale:    380v (+/- 10%)/3 phases/50Hz(+/- 1Hz)

4.  La capacité de puissance:      ≈3kw

Gamme d'approvisionnement de  Machine d'emballage automatique à plateau tournant en ligne  :

Machine d'emballage de film de plateau tournant en ligne automatique (1 jeu)

Système d'entraînement de bras de plateau tournant (1 jeu)

1.  Moteur et onduleur, vitesse ajustée et frein 。

2.  Moteur de vitesse de plateau tournant : COUDRE

3.  Puissance ：P=1,1 KW

4.  Vitesse de la plaque tournante：n=10-15rpm（vitesse ajustée et frein）

Pièces de chariot de film (1 jeu)

1.  Le chariot de film adopte un entraînement par chaîne pour le levage, qui est stable et fiable.

2.  Moteur de réducteur d'entraînement de levage de chariot de film : réducteur de vis sans fin de turbine ;

3.  Puissance du moteur : 0,37 kw ;

4.  Rapport d'étirement du chariot de film : 1 : 2,5

5.  Marque du moteur du réducteur de levage : COUDRE

Fixation de garde de sécurité (1 jeu):

1.  L'alimentation  et mécanisme de film de coupe  sont équipés de dispositifs de protection de sécurité et de filets de protection, et les serrures de porte des filets de protection sont verrouillées avec l'équipement. Lorsque les portes de sécurité sont ouvertes, l'équipement s'arrête de fonctionner ;

2.  Taille des filets de protection（ Sous réserve des dessins）

3.  Après le fonctionnement de l'équipement, la position d'arrêt est à l'extrémité inférieure gauche et la porte du filet de protection est à l'extrémité inférieure droite ;

4.  Le protecteur de porte utilise un interrupteur de type prise.

Chariot de film (1 jeu):

1.  Le commutateur photoélectrique est installé sur le chariot de film pour détecter automatiquement la hauteur des marchandises ;

2.  Capacité d'alimentation du moteur AC : 0,37 KW ;

3.  Rapport d'étirement : 1:2,5, vitesse d'alimentation du film ajustée ;

4.  L'approche de l'interrupteur fonctionnera pour la conduite du moteur s'il n'y a pas de rupture de film ;

5.  Mécanisme de suivi des portoirs à membranes ;

6.  Le film  calèche  le bras d'alimentation du film tourne et le commutateur de proximité contrôle le démarrage et l'arrêt du moteur d'alimentation du film pour assurer le suivi de l'alimentation du film.

Film automatique attaché et coupé (1 jeu):

Système pneumatique：FESTO

Rouleau de transport (1 jeu) :

1. Capacité portante : 2000Kg

2. Vitesse de transport : 140 mm/s

3. Largeur de ligne de convoyeur : 1500mm

5. Taille de ligne de convoyeur : 550mm

6. Moteur de réduction : 0,75 KW

7. Matériau du cadre de transport à rouleaux : acier au carbone galvanisé et passivé

8. Le convoyeur peut être actionné en marche arrière manuellement.

Système pneumatique:

Alimentation en air : fournir par l'utilisateur。

Parties : fête.

Système électrique:

1. Commande programmable par API ;

2. Le fonctionnement de l'écran tactile, les couches d'enroulement et les temps peuvent être réglés ;

3. Le commutateur photoélectrique peut détecter automatiquement la hauteur des marchandises;

4. Commande d'anneau de pivotement, positionnement précis ;

5. Réglage des paramètres numériques : vitesse de rotation en porte-à-faux, vitesse de levage du support à membrane, vitesse de sortie du support à membrane ;

6. La machine est équipée de fonctions de commutation automatique, manuelle et latérale pour mieux assurer le fonctionnement du système d'emballage;

7. Le voyant d'avertissement est réglé pour le fonctionnement de la machine.

Pièces électriques principales et pièces de rechange de l'emballage :

Service technique:

Installation (en Chine) ：

Nous pouvons envoyer nos ingénieurs de terrain à votre usine pour l'installation et le test de fonctionnement , vous devez faire une bonne préparation du site.

Formation (en Chine)

Nous formerons votre homme à utiliser et à réparer la machine et nous pourrons atteindre un niveau élevé, résolvons généralement les problèmes en une heure.

Garantie:

Garantie 1 an.

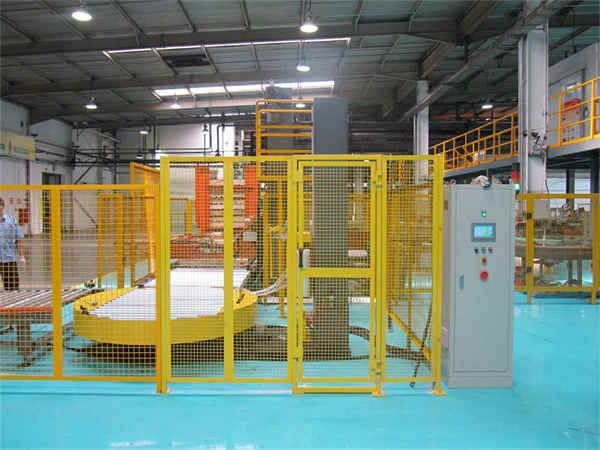

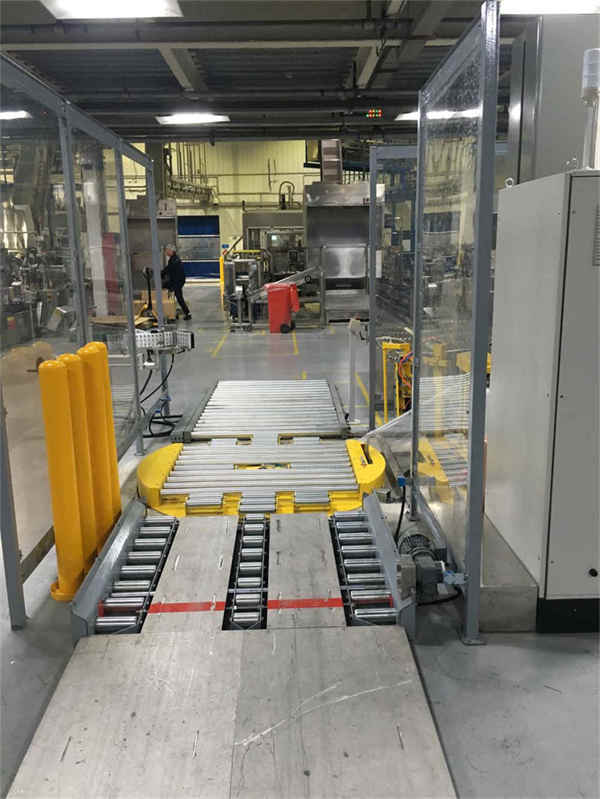

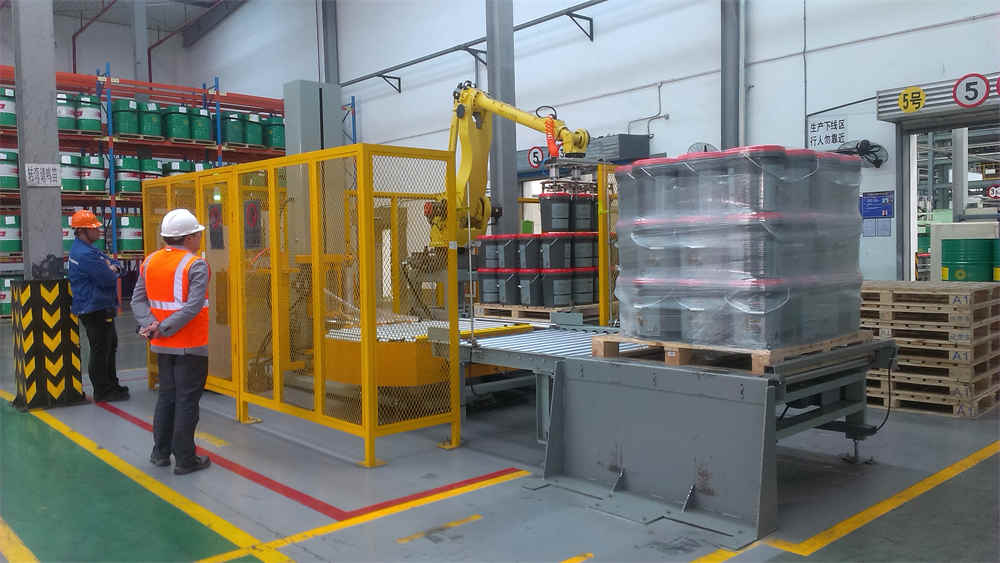

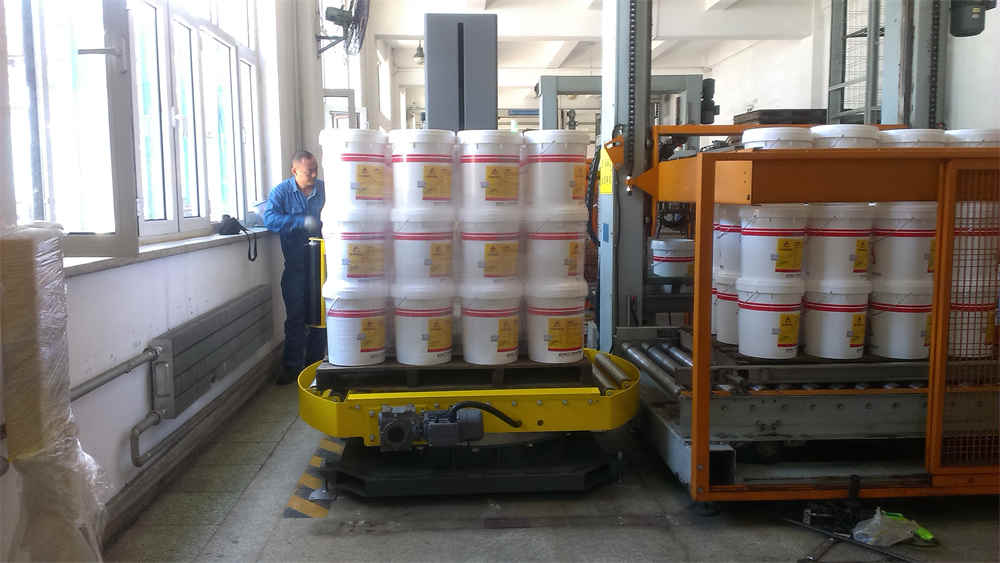

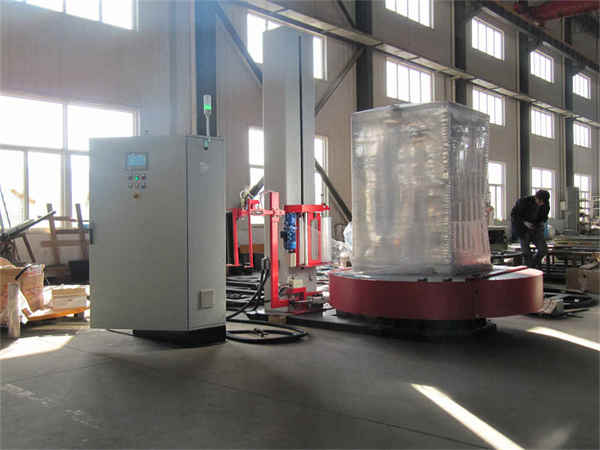

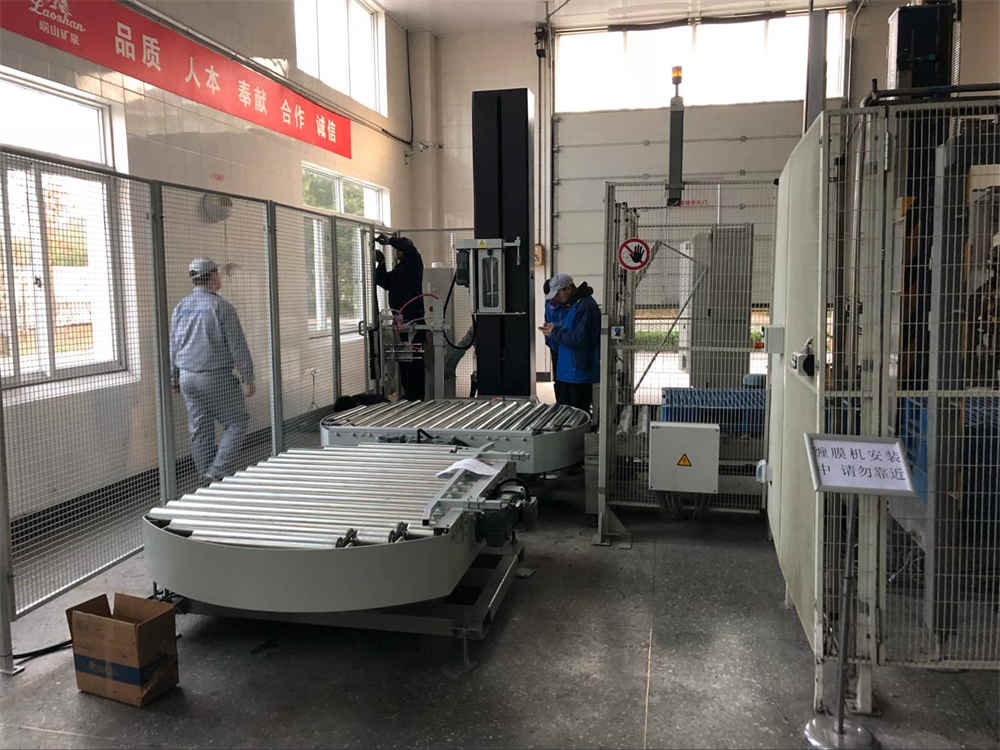

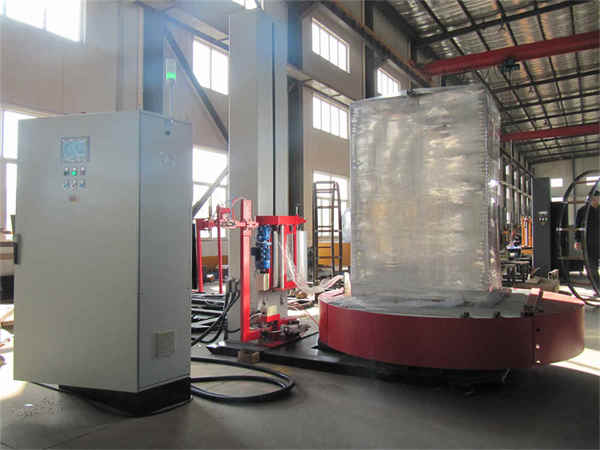

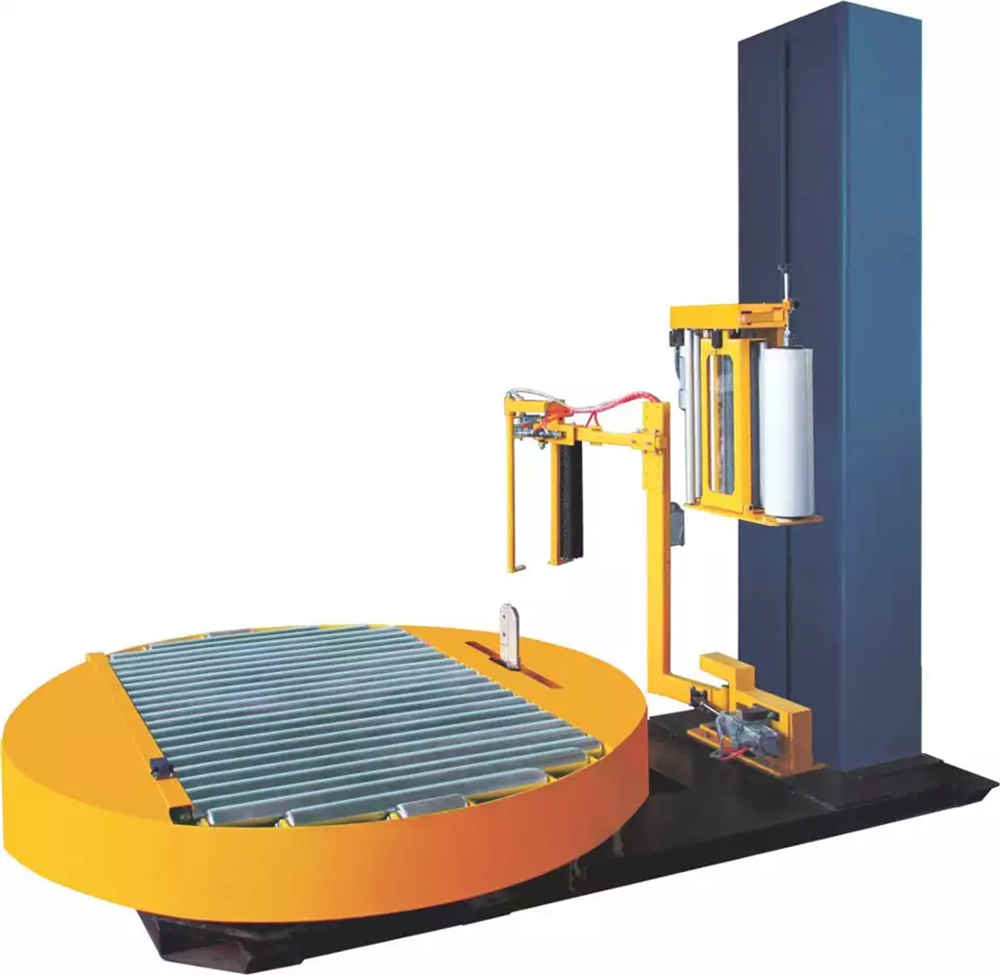

Image de la machine ( pour référence uniquement ):

Plus d'informations, veuillez nous contacter à tout moment.
