Cercleuse verticale automatique pour palettes

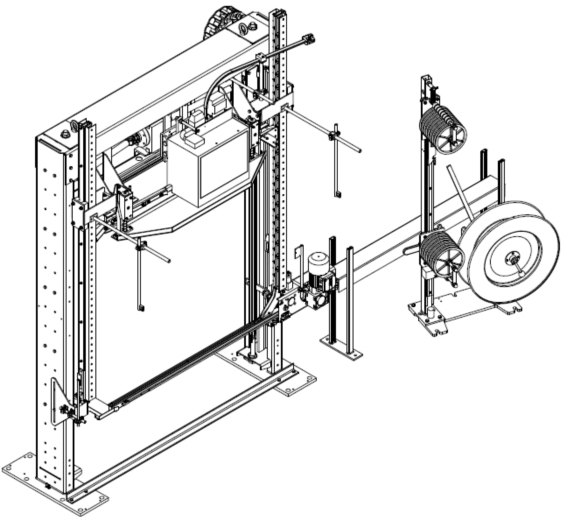

Principaux composants de la cercleuse verticale

1. Châssis de base de la machine avec deux colonnes et traverse, guides de chariot verticaux et chaînes

2. Module rack, mobile entre deux colonnes avec système de guidage chariot

3. Entraînement du chariot avec motoréducteur-frein

4. Châssis de rail à sangle (goulotte) en profilés d'aluminium rainurés et fixé au châssis de la machine,

rabats courts à ressort pour permettre l'alimentation de la sangle à n'importe quelle hauteur

5. Système de lance, pour appliquer la sangle à travers le vide de la palette, hauteur de section 80 mm

6. Connexions à la tête de cerclage avec égaliseur de tension de feuillard

7. Manipulation de la cercleuse verticale par panneau de commande, état de la machine affiché par Cyklop Touchpanel taille 7“, écran couleur.

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

Données techniques de Cercleuse verticale automatique pour palettes

1. Source de courant: 3/ N, PE, (Fil neutre = capacité de charge)（

2. Tension de commande : 24 V CC

3. Puissance nominale : 3,0 kW maximum

4. Poids total de la machine : env. 800 à 1.000 kg

5. Limite de température ambiante : + 5 °C à + 35 °C

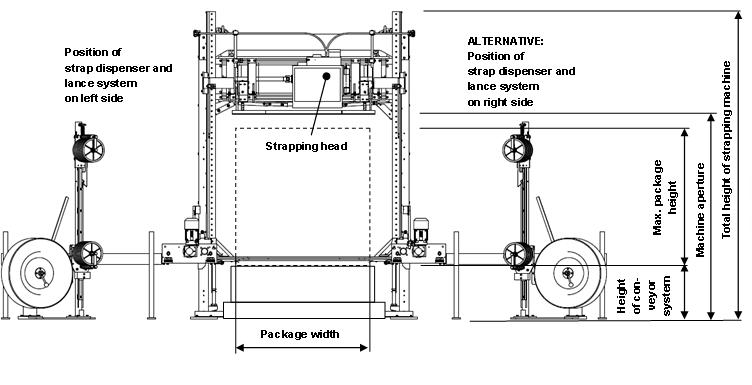

6. Hauteur du système de convoyeur : Rouleau de bord supérieur / chaîne du système de convoyage min. 180 mm jusqu'à max. 800mm

Automatic Vertical Pallet Strapping Machine

données techniques

	KA5
Qualité et largeur du bracelet
ANIMAL DE COMPAGNIE	9,0 - 18,5 millimètres
polypropylène	/
Bobine de sangle
Diamètre du noyau	406 millimètres
Diamètre extérieur	600 millimètres
Largeur	150 millimètres
Nbre de boucles	7
Rangement des sangles	15 mètres
Force de décollage de la sangle	ce. 5N

Séquence de fonctionnement :

1. Le colis est convoyé de manière centralisée dans la position de cerclage.

2. Un signal sans tension est transmis du système de contrôle du client à la cercleuse verticale.

3. Fermeture du cadre du rail de sangle (goulotte) en déplaçant le système de lance vers l'avant.

4. Le module de rack avec la tête de cerclage se déplace vers le bas sur la surface de l'emballage. Le la sangle est alimentée autour de la piste.

5. Le cycle de cerclage démarre. La sangle est retirée, tendue, scellée et coupée. Ouverture du cadre de la piste de sangle (goulotte) en reculant le système de lance. Le module rack avec tête de cerclage revient en position de base.

Si tel est le cas, transportez le colis dans la position de cerclage suivante et répétez la procédure de cerclage.

Une fois le programme terminé, la machine renvoie un signal sans tension au système de commande du convoyeur pour transporter la charge hors de la machine.

Données générales de la cercleuse verticale

Automatic Vertical Pallet Strapping Machine
