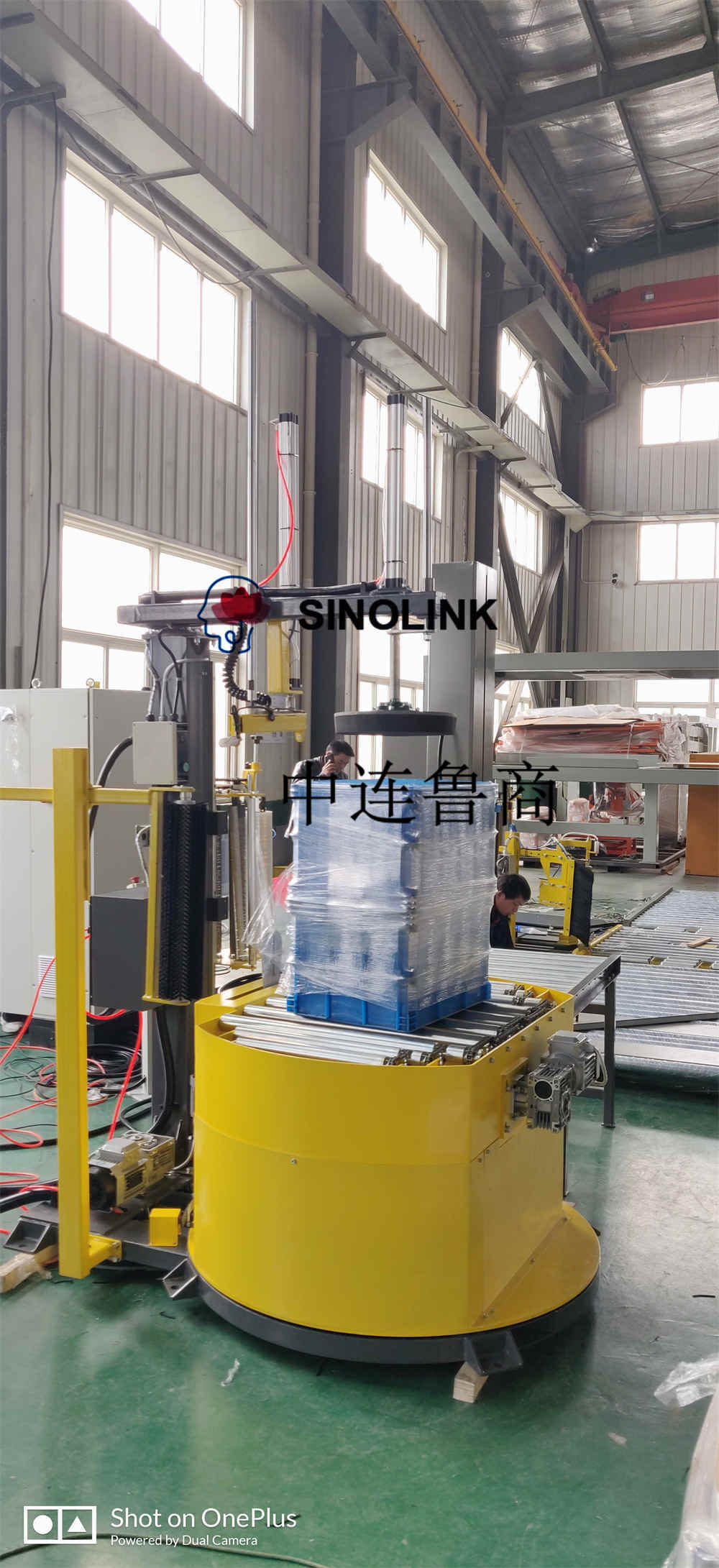

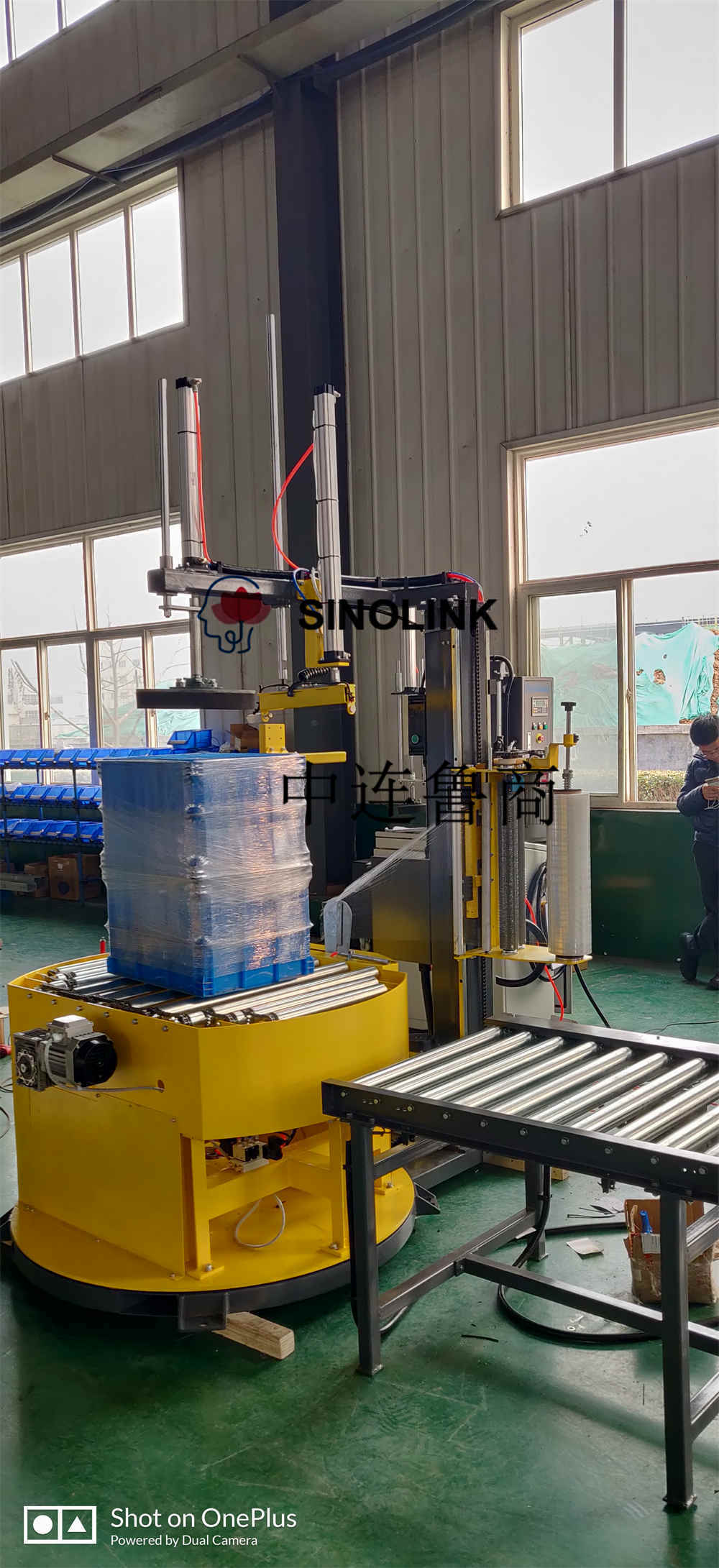

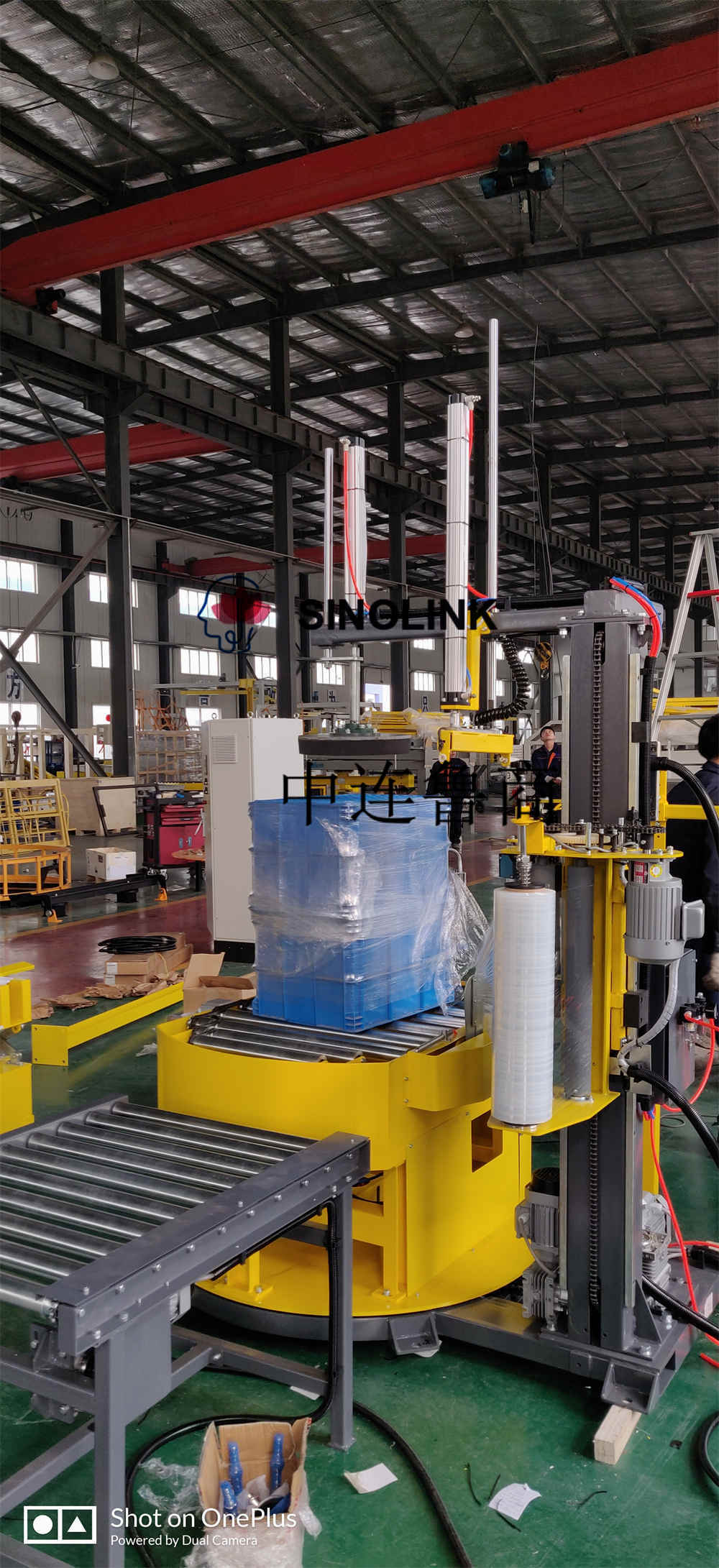

Machine d'emballage d'emballage en ligne entièrement automatique sans plateau

1. Aperçu de l'emballage

1.1 Cet équipement est un équipement spécial pour enrouler automatiquement un film étirable sur le carton. Il joue le rôle d'emballage de marchandises étanche à la poussière, à l'humidité et anti-vrac, jouant ainsi un équipement spécial pour la protection des produits, réduisant les coûts d'emballage, réduisant l'intensité du travail des travailleurs et améliorant les effets d'emballage.

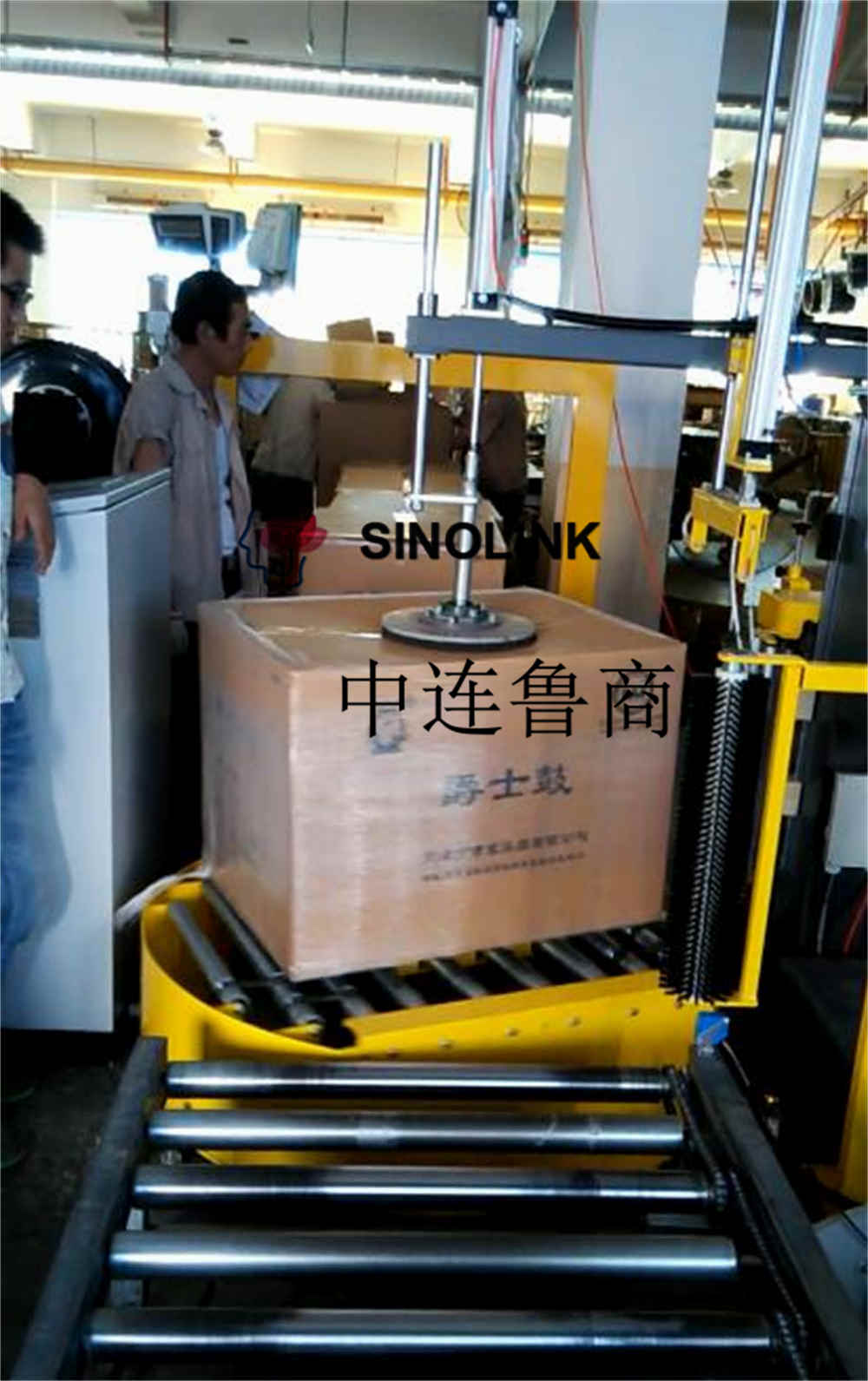

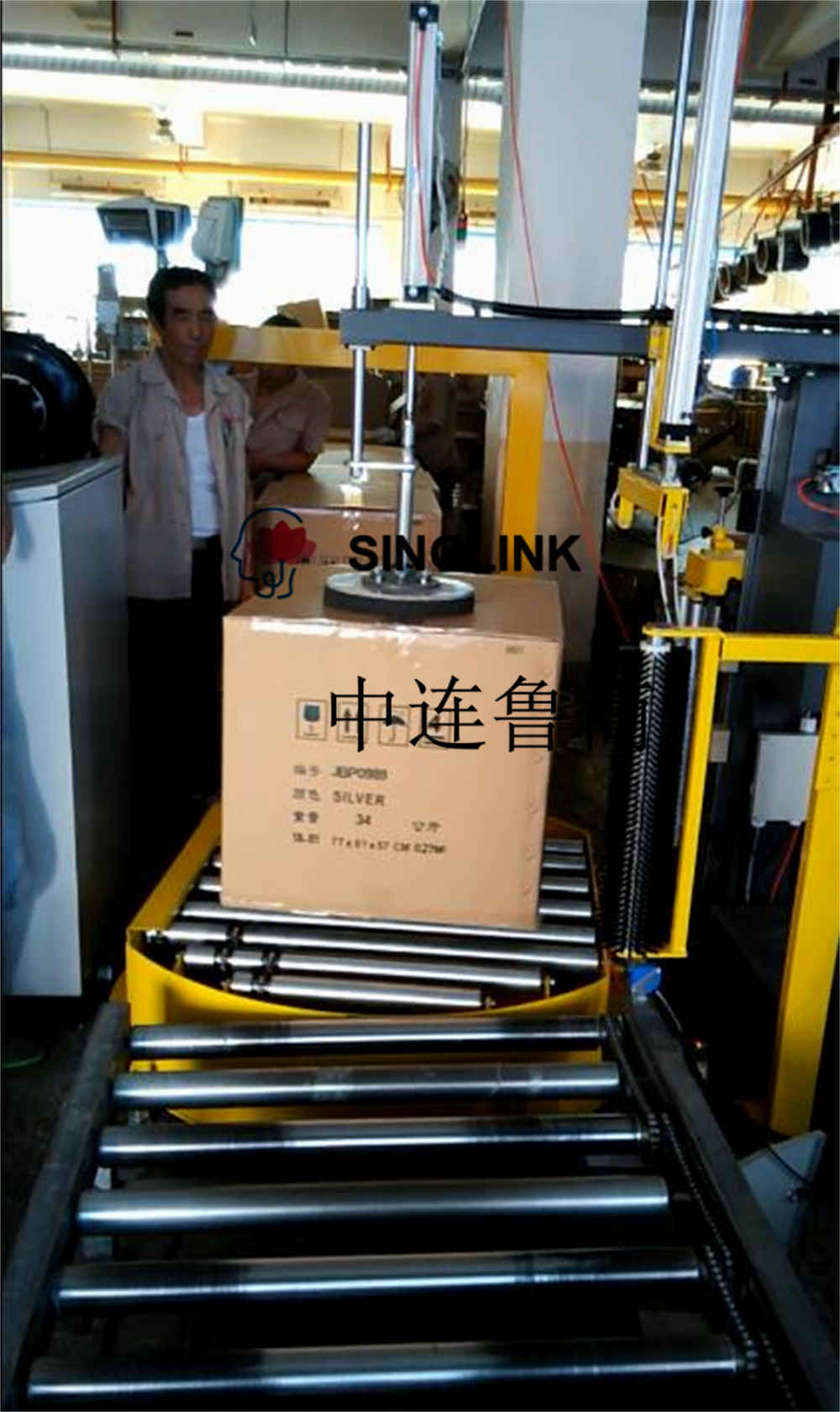

1.2 Le carton est automatiquement transporté dans la bobineuse, le dessus est automatiquement enfoncé, le film est automatiquement activé, la bobineuse est automatiquement démarrée en fonction des paramètres d'emballage définis pour réaliser le processus d'emballage, l'enroulement est terminé, le film est automatiquement cassé, le dessus se soulève automatiquement et le carton est automatiquement transporté hors de la station d'emballage d'enroulement.

1.3 Le prochain emballage de recyclage de fret commence.

2. Données techniques

Performances principales :

Système de cadre à membrane: cadre à membrane à porte ouverte

Système de levage : régulation de vitesse de conversion de fréquence en option

Système de contrôle: contrôle PLC, peut définir le nombre de cercles supérieurs et inférieurs de l'emballage, le nombre de couches d'emballage

Dispositif de pressage : bras de pression pneumatique, sûr et stable

Paramètres principaux :

Spécification d'emballage L : 550-800 mm L : 450 mm-480 mm H : 350-630 mm

Efficacité d'emballage : 60-100 pièces/h (selon les exigences d'emballage spécifiques du client)

Vitesse du plateau tournant: conversion de fréquence de vitesse de 0 à 20 tr/min réglable

Rupture automatique du film : serrage automatique du film, rupture automatique du film

Vitesse de transport : 6-8 m/s

Hauteur de la table du convoyeur : 750 mm

Charge du plateau tournant : 200 kg

Poids total : 380kg

Dimensions : 1700mm×820mm×1760mm (sous réserve de plans spécifiques)

Puissance/tension du moteur : plateau tournant 0,37 kw, cadre à membrane 0,37 kw, colonne 0,37 kw/AC220V, transport : 0,37 kw

3. Conditions de travail

Système de travail : production en trois équipes, 8 heures par équipe, pas moins de 300 jours ouvrables par an, 24 heures de fonctionnement continu.

Paramètres d'alimentation : plage de fluctuation de tension 220 V AC50 HZ +/- 10 %.

Conditions de fonctionnement : température ambiante 10-40°C humidité relative 10-90 %.

4. Services techniques après-vente

1. Toute la machine met en œuvre une responsabilité de garantie gratuite d'un an à compter de la date d'installation et d'acceptation des tests. Fournir des services techniques et de maintenance à vie.

2. La hotline du service après-vente assure un support technique 24h/24. Problèmes courants 15 minutes pour résoudre les problèmes. Des spécialistes du service après-vente dans tout le pays fournissent aux clients un support technique sur site rapide et pratique.

5. Pièces principales

Automate : Omron

Convertisseur de fréquence : Omron

Écran tactile : Kunlun tong

Commutateur photoélectrique : Corey

Détecteur de proximité : Omron

Appareil électrique basse tension : Schneider

Valve magnétique : marque nationale bien connue

Cylindre : marque domestique bien connue

Fin de course : Schmersal

Appareil principal : Schneider

Motoréducteur de plateau tournant: marque domestique bien connue

Motoréducteur de convoyeur: marque domestique bien connue

Motoréducteur à film à membrane: marque nationale bien connue

Motoréducteur de levage de cadre à membrane: marque nationale bien connue

Boulons et autres fixations : grade 8.8

L'alimentation DC24V-3A doit être fournie séparément, et l'alimentation CC est sélectionnée à partir de Weidmüller

Si vous avez des exigences particulières, veuillez nous contacter à tout moment. Nous pouvons le personnaliser pour vous.
