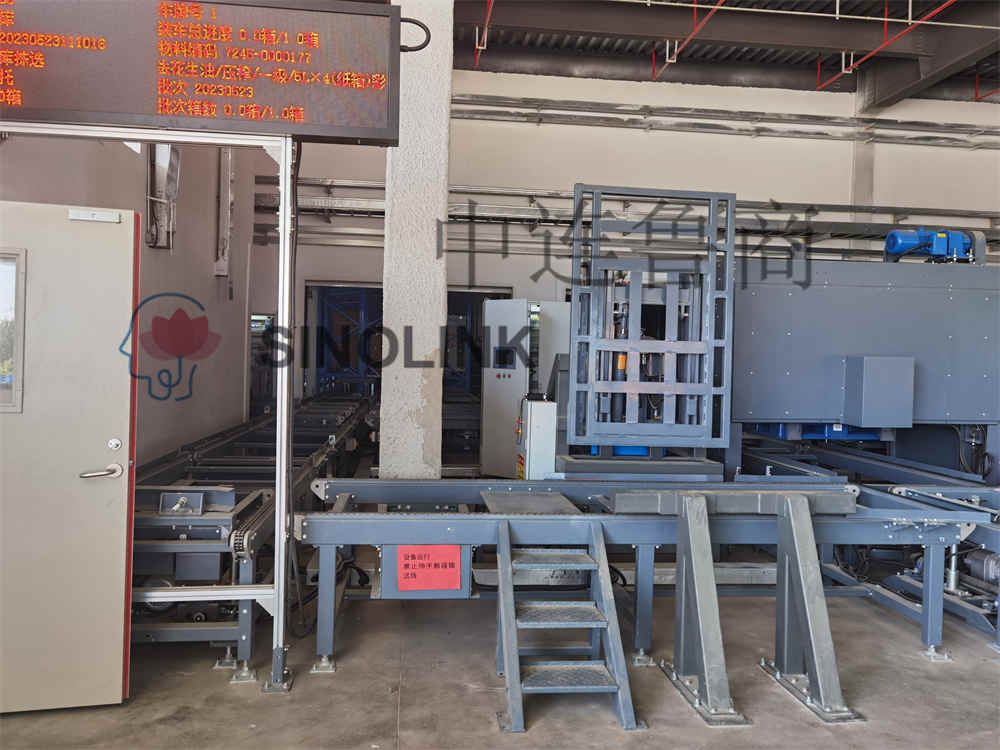

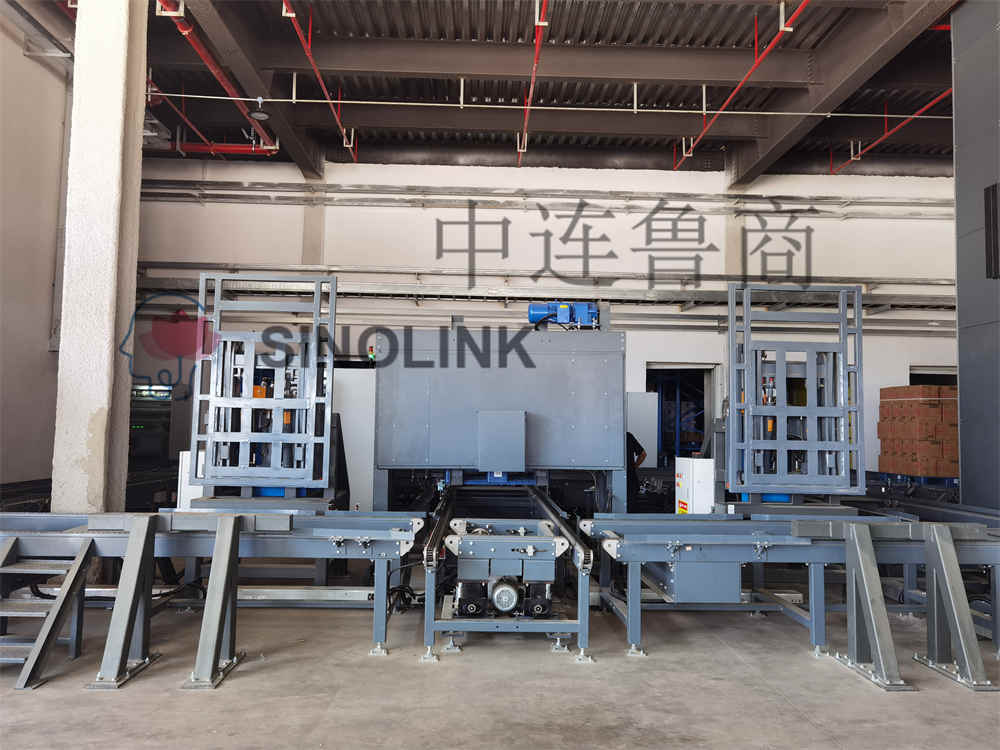

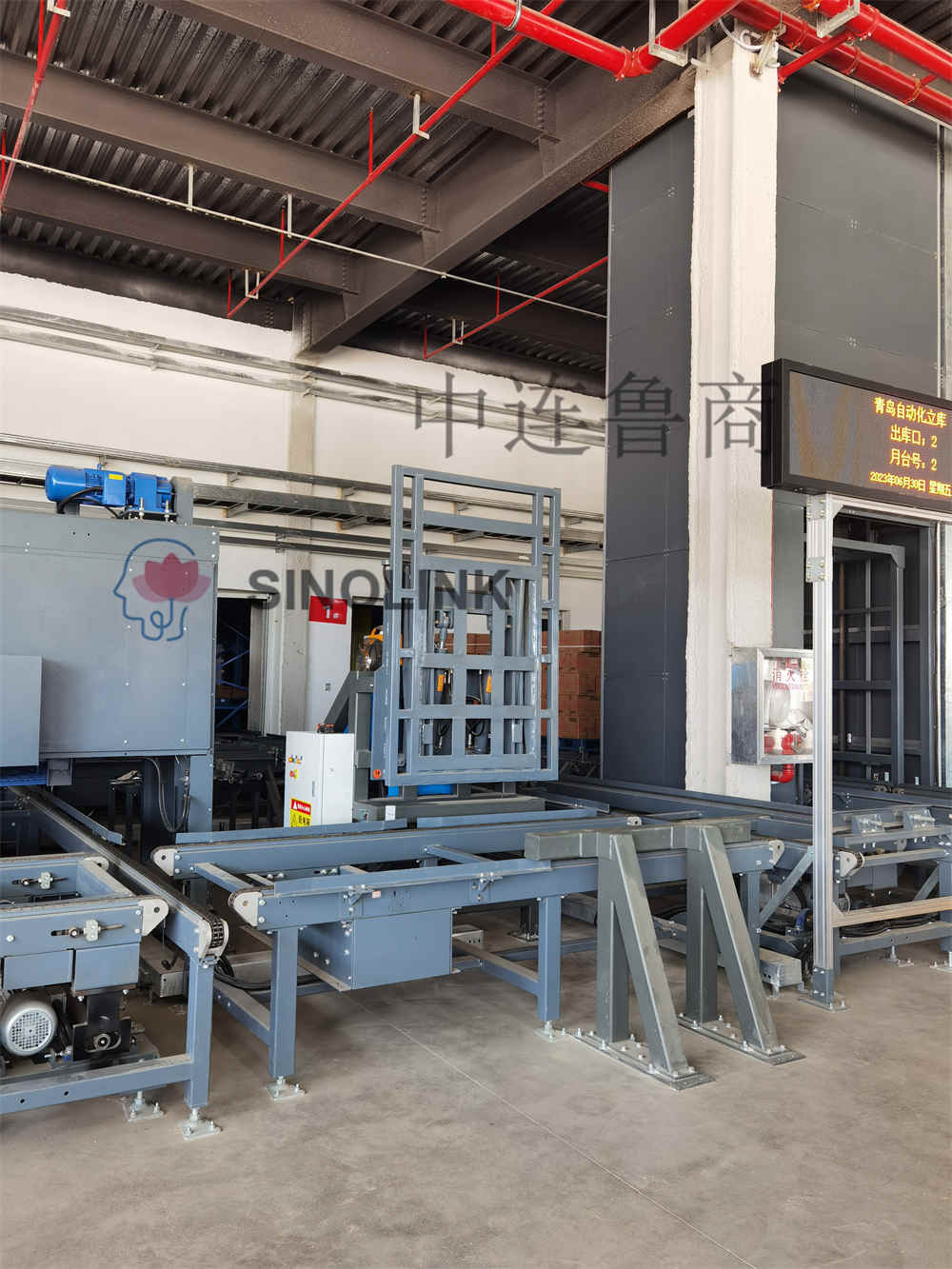

Palette Push-pull Pgamme de produits Push-pull

Etendue de la fourniture de Gamme de produits Push-pull pour palettes

En ajoutant un ensemble de « gammes de produits de poussée et de traction de palettes » pour réduire les dépenses commerciales d'externalisation et réduire les coûts. Il répond aux exigences du processus d'empilage et d'intégration sans palettes, répond à l'efficacité de la production et permet une production sûre. Cela inclut, sans toutefois s'y limiter, les éléments suivants :

A, Deux ensembles de convoyeurs (l'acheteur fournit le sien)

B, deux dispositifs push-pull

C, Deux stations hydrauliques

D, le chariot élévateur bloque deux

E, deux ensembles de systèmes de contrôle

Le contenu spécifique est conçu en fonction de la situation du site et des caractéristiques des équipements propres à l'équipementier.

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

Paramètres techniques globaux de Gamme de produits Push-pull pour palettes

1. Poussoir hydraulique : éjecteur de rétention de palettes, sans déplacement latéral, sans fourches, sans fonction de rétention de palettes, la structure push-out est une structure en ciseaux

2. La capacité de charge est de 1 500 kg , la distance de perte est d'environ 280 mm et le centre de gravité horizontal est d'environ 135 mm (sous réserve de la conception réelle)

3. Système de contrôle automatique : mode de contrôle : contrôle sans fil (5-10 mètres), le bouton de commande sans fil est assemblé sur le côté droit du chariot élévateur, y compris le PLC Siemens, l'onduleur (panneau de commande complet de l'onduleur) ou des produits de marque de qualité équivalente, à faible les composants électriques de tension sont sélectionnés parmi Schneider ou des produits de marque de qualité équivalente, un boîtier de commande électrique en acier au carbone, un capteur photoélectrique P+F ou OMRON et d'autres commutateurs de proximité de marque de qualité similaire, le niveau de protection est IP67 ; Les borniers sont fabriqués par Weidmüller ou des marques équivalentes

4. Station hydraulique à huile unique : connexion mécanique, débit d'huile hydraulique 20-30L/min, pression 150BAR ;

5. Un autre dispositif de protection du chariot élévateur : plaque d'acier au carbone de 6 mm d'épaisseur (sous réserve de la conception réelle)

6. Tous les câbles d'alimentation, câbles de commande, ponts et tuyaux filetés requis pour toute connexion d'équipement sont constitués de câbles ignifuges, et les câbles d'alimentation sont sélectionnés pour obtenir des produits de marque bien connus de Chine ;

7. L'armoire de commande électrique adopte la ligne d'entrée inférieure , la sortie inférieure et le dispositif de ventilation et d'échappement est installé et est conforme au niveau de protection IP65.

8. Puissance du moteur : 5,5 KW (sous réserve de la conception réelle)

9. Taille de la plaque de poussée : hauteur 1700 * largeur 1350, course de poussée : 1750

10. Efficacité de poussée : 30 Torr/heure

11. Le demandeur du convoyeur sous le poussoir devra fournir son propre :

1) Convoyeur à chaîne à double rangée

2) Vitesse de la ligne de chaîne : 16 m/min

3) Longueur : 3500 mm, 2800 mm, largeur : 1320 mm, élévation du convoyeur : 750 mm.

12.Matériau : plastique (Tian Zi Tuo)

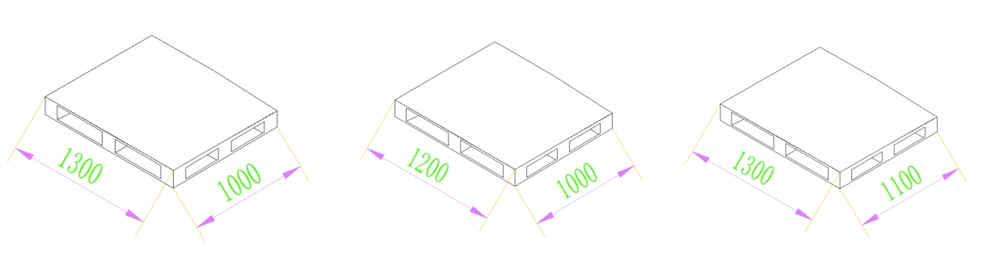

Dimensions L×L×H : 1300× 1000×150 mm, 1200×1000×150 mm, 1300×1100×150 mm

Direction de la fourche : 1 300/1 200 carrés (prise de fourche inférieure, direction de poussée du poussoir)

Pallet Push-pull Pproduct Line

Structure : Palette double face

Poids unitaire : 30 kg

Porteur : ≥1000kgs

Le convoyeur doit être conçu en tenant compte de trois formes de palettes solides, qui peuvent toutes être utilisées normalement sur le système de convoyeur.

Pallet Push-pull Pproduct Line Push-puller
