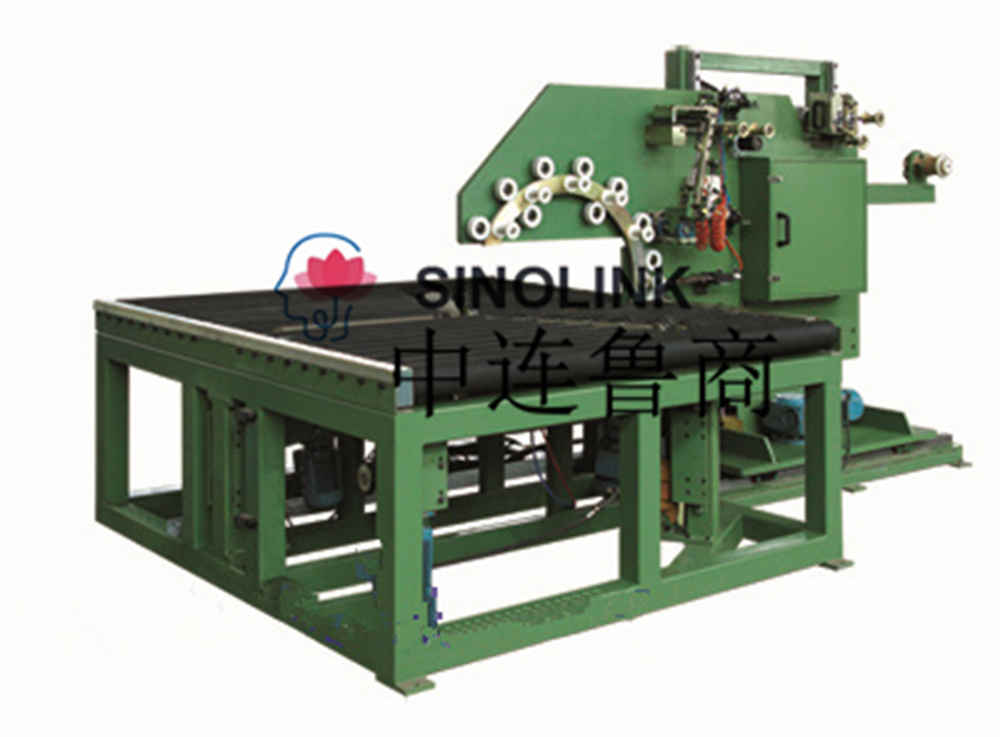

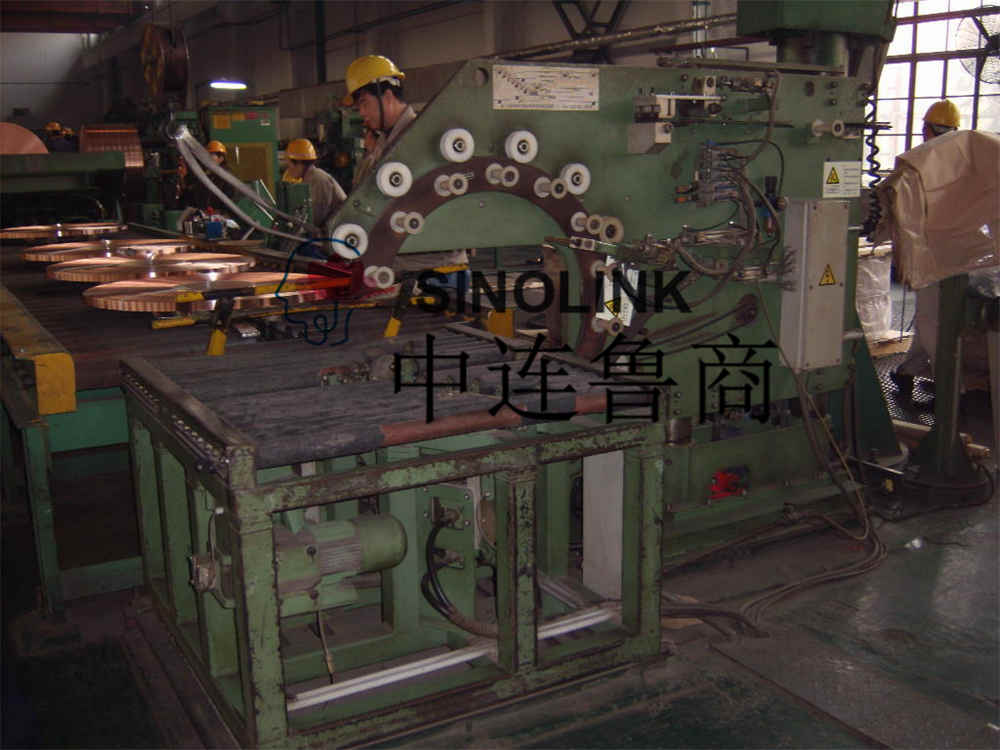

Machine d'emballage à enroulement horizontal en ligne

Processus d'emballage :

La bobine d'acier est transportée à travers le convoyeur électrique (équipement du client) et avant d'entrer dans la machine à anneaux, la machine supérieure transmet les spécifications de la bobine d'acier (y compris le diamètre intérieur, le diamètre extérieur, la largeur, le poids, etc.) de la bobine d'acier au système de contrôle de la machine à anneaux.

La bobine d'acier entre dans la machine à anneau par le convoyeur électrique (appartenant au client), et la machine à anneau commute automatiquement le programme d'emballage en fonction des spécifications de bobine d'acier fournies par la machine supérieure, et la machine à anneau emballe automatiquement la bobine d'acier selon le action définie par le programme.

Toutes les bandes d'acier peuvent enrouler automatiquement la bande de papier, le chargement du papier et la rupture du papier sont tous automatiquement complétés par l'équipement lui-même, l'emballage d'enroulement automatique, le nombre d'enroulements de tête et de queue peut être réglé, la quantité de superposition d'enroulement dans la partie centrale peut être ajusté, après la rupture du papier, la tête cassée de la bande de papier doit être collée manuellement avec du ruban adhésif.

Le bobinage est terminé.

Continuer le prochain cycle d'emballage de bobine.

Principaux paramètres techniques :

Spécifications de la bande d'acier d'emballage :

Diamètre intérieur : Φ250, Φ300, Φ400, Φ500

Diamètre extérieur minimal : Φ600

Diamètre extérieur maximal : Φ1500

Largeur de bande : 20-200 mm

Poids du rouleau : 2 000 kg maximum par rouleau.

Spécifications du rouleau de papier d'emballage :

Matériel: Bande de papier

Diamètre extérieur; φ600mm (max)

Largeur : 80 mm

Diamètre intérieur du noyau de papier : φ75 mm

Le poids maximum du rouleau entier est de 5000 kg

Contenu de la livraison de la machine d'emballage à enroulement horizontal en ligne :

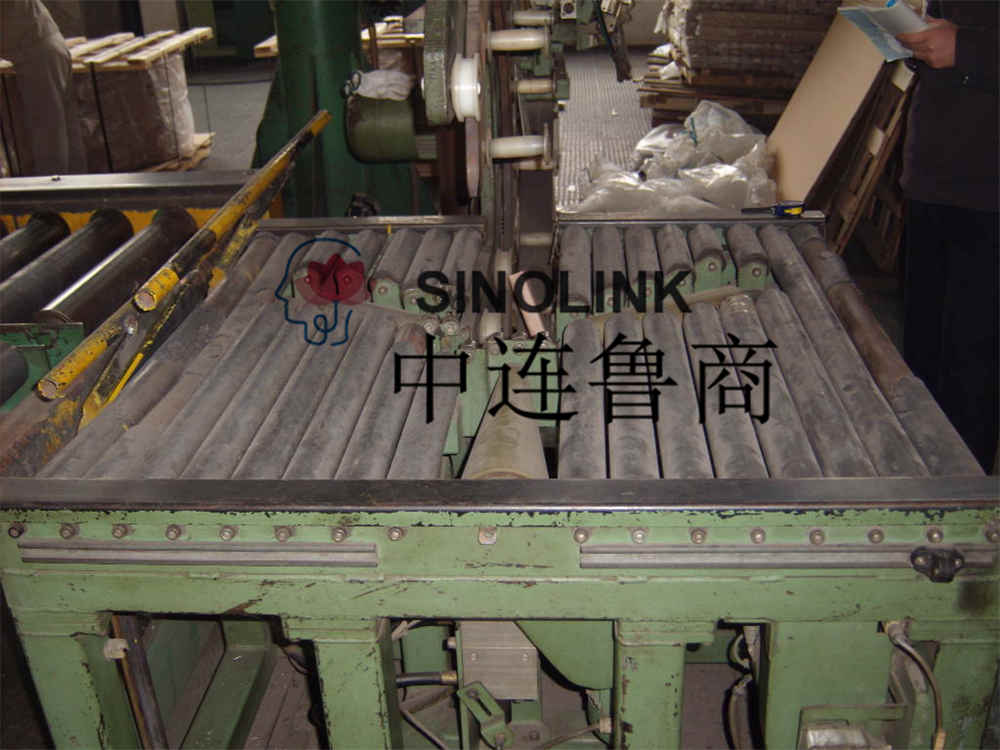

Rouleau de transport de puissance : (1 jeu)

La machine à corps annulaire possède son propre convoyeur, qui est utilisé pour transporter la bobine d'acier dans la station d'enroulement et transporter la bobine d'acier d'enroulement hors du corps de l'anneau

Diamètre du rouleau : 86 mm

Pas : 127 mm

Largeur de surface effective de transport : 1500 mm

Élévation de la surface de transport du client : 800 mm

Hauteur de convoyage : 900 mm (besoin de coordonner le propriétaire pour effectuer la construction de l'enfoncement de l'équipement, enfoncement de 100 mm, le fournisseur doit fournir les plans de fondation de l'équipement)

Longueur de transport : 1886 mm (cette taille est à titre de référence, le dessin de la taille de l'équipement sera fourni par le fournisseur dans la semaine suivant la signature du contrat)

Vitesse de transport du rouleau de transport de puissance : 15 m/min (conversion de fréquence réglable)

Il y a une fonction de travail avant et arrière

Puissance : 1,1 kW

Tendeur d'entraînement conique : (1 jeu)

La bobine d'acier utilisée pour convoyer vers la station d'emballage est automatiquement soulevée et attend que la machine à corps annulaire soit emballée

Nombre de rouleaux coniques : 3

Puissance du moteur d'entraînement du rouleau conique : 3 × 0,25 kw

Le rouleau conique entraîne le moteur pour convertir la régulation de fréquence et de vitesse.

Diamètre de la tête de rouleau conique : 260 mm

Avec fonction d'éjection automatique.

Mode d'entraînement de levage : éjection hydraulique

Puissance du moteur de la station hydraulique : 3kw (déterminée après conception détaillée, système hydraulique fourni par le fournisseur)

Course de levage : 20 mm

Assurez-vous que la rigidité de support du rouleau conique répond aux exigences du client.

La surface du rouleau conique est en polyuréthane à 90 degrés, ce qui augmente la friction et empêche le glissement sur les matériaux métalliques.

Dispositif de rouleau auxiliaire : (1 jeu)

Il est utilisé pour faciliter le passage en douceur des bobines d'acier à travers la station d'emballage

L'amplitude d'oscillation du rouleau auxiliaire est de 90°

Entraînement pneumatique

Mécanisme à anneau rotatif : (1 jeu)

Il est utilisé pour entraîner la rotation du matériau d'emballage et enrouler le matériau d'emballage à la surface de la bande d'acier

Vitesse de l'anneau rotatif : 80 tr/min (max)

Course de levage pivotante : 300 mm

Course de déplacement avant et arrière : 80 mm

Alimentation de l'appareil :

Moteur à anneau rotatif : 1,5Kw

Moteur de levage : 1,1Kw

Moteur mobile horizontal : 0,37Kw

L'anneau d'emballage a la fonction de régulation de la vitesse de conversion de fréquence, ce qui peut modifier la superposition et la vitesse des matériaux d'emballage en fonction des exigences d'emballage, et l'anneau rotatif peut être soulevé et déplacé horizontalement.

Mécanisme de ceinture de stockage : (1 jeu)

Pour le pré-stockage des bandes de papier ;

Peut emballer deux matériaux d'emballage ;

Il a la fonction de pré-stockage du ruban de papier d'emballage, et est équipé d'une boîte à ceinture de stockage pour assurer le serrage de l'emballage de la bobine ;

Le support de bande de papier est mécaniquement amorti et tendu.

Dispositif de rupture automatique de la ceinture supérieure : (1 jeu)

Il est utilisé pour le chargement et la rupture automatiques de la bande afin de réaliser l'automatisation du processus d'emballage ;

La tension lâche de la courroie en papier peut être ajustée et la force de tension peut être ajustée à travers la courroie, le ressort et la vis;

Rupture automatique de la bande en mode pneumatique ;

Une fois l'enroulement terminé, le ruban de papier est automatiquement coupé et serré le ruban de papier;

Le dispositif spécial de serrage de la courroie et le contrôle du programme supérieur et de rupture peuvent grandement améliorer l'efficacité de l'emballage de l'équipement.

Système de contrôle : (1 jeu)

Contrôler le fonctionnement automatique de l'ensemble de l'équipement ;

Contrôle PLC de l'ensemble de la machine, régulation de la vitesse de conversion de la fréquence du moteur ;

Il adopte le contrôle de contrôleur programmable PLC de la série Siemens Omron, adopte une armoire de commande électrique indépendante, le contrôle et le fonctionnement sont intégrés et possède des fonctions puissantes;

Contrôle de l'écran tactile, puissant, capable de stocker différents programmes d'emballage de diverses spécifications de marchandises, de basculer automatiquement en fonction des spécifications de la ceinture en acier fournies par l'ordinateur hôte et de s'enrouler automatiquement ;

L'encodeur du rouleau du convoyeur électrique compte et se positionne pour s'assurer que le positionnement du convoyeur à bande en acier est précis et que l'erreur est de ± 10 mm (max);

Il peut afficher l'état de fonctionnement en temps réel, et a la fonction d'invite et d'alarme de défaut automatique, et dispose d'un dispositif de protection de la chaîne de sécurité ;

Il peut définir le diamètre extérieur, le diamètre intérieur, la largeur, la vitesse d'emballage et d'autres paramètres de la ceinture en acier d'emballage d'enroulement ;

Le pivot peut être automatiquement centré par rapport à la ceinture en acier emballée en fonction de la taille de la ceinture en acier ;

Il a pour fonction d'ajuster le degré de chevauchement et la tension du ruban de papier d'emballage, et la tension est constante pendant le processus d'enroulement, et il peut garantir que le papier d'emballage reste plat après l'enroulement sans tirer ni se froisser.

Autres exigences:

1. Milieu énergétique :

Alimentation: AC380V/5Kw/50Hz

Exigences d'alimentation en air :

Pression d'air comprimé : 0,4-0,6 MPa

Consommation d'air : 0,06 Nm³/h

La source d'air est connectée par l'acheteur à la vanne d'arrêt à l'extérieur du boîtier de commande pneumatique.

2. Informations fournies :

Le dessin de la taille de l'installation de l'équipement est fourni dans la semaine suivant la signature du contrat (y compris l'emplacement d'installation du boîtier de commande d'air, de l'armoire de commande électrique, de la station hydraulique).

Manuel d'instructions (y compris schéma électrique, instructions de maintenance).

Principales configurations électriques de :

Livré avec une liste de pièces d'usure :

Services techniques après-vente :

Toutes les machines mettent en œuvre une garantie gratuite d'un an à compter de la date d'installation et de réception du test de mise en service, et fournissent des services techniques et de maintenance à vie. La hotline du service après-vente assure un support technique 24h/24 et dépanne les problèmes courants en 15 minutes. Des spécialistes du service après-vente dans tout le pays fournissent aux clients un support technique sur site rapide et pratique.

Des exigences plus détaillées, veuillez nous contacter à tout moment.
