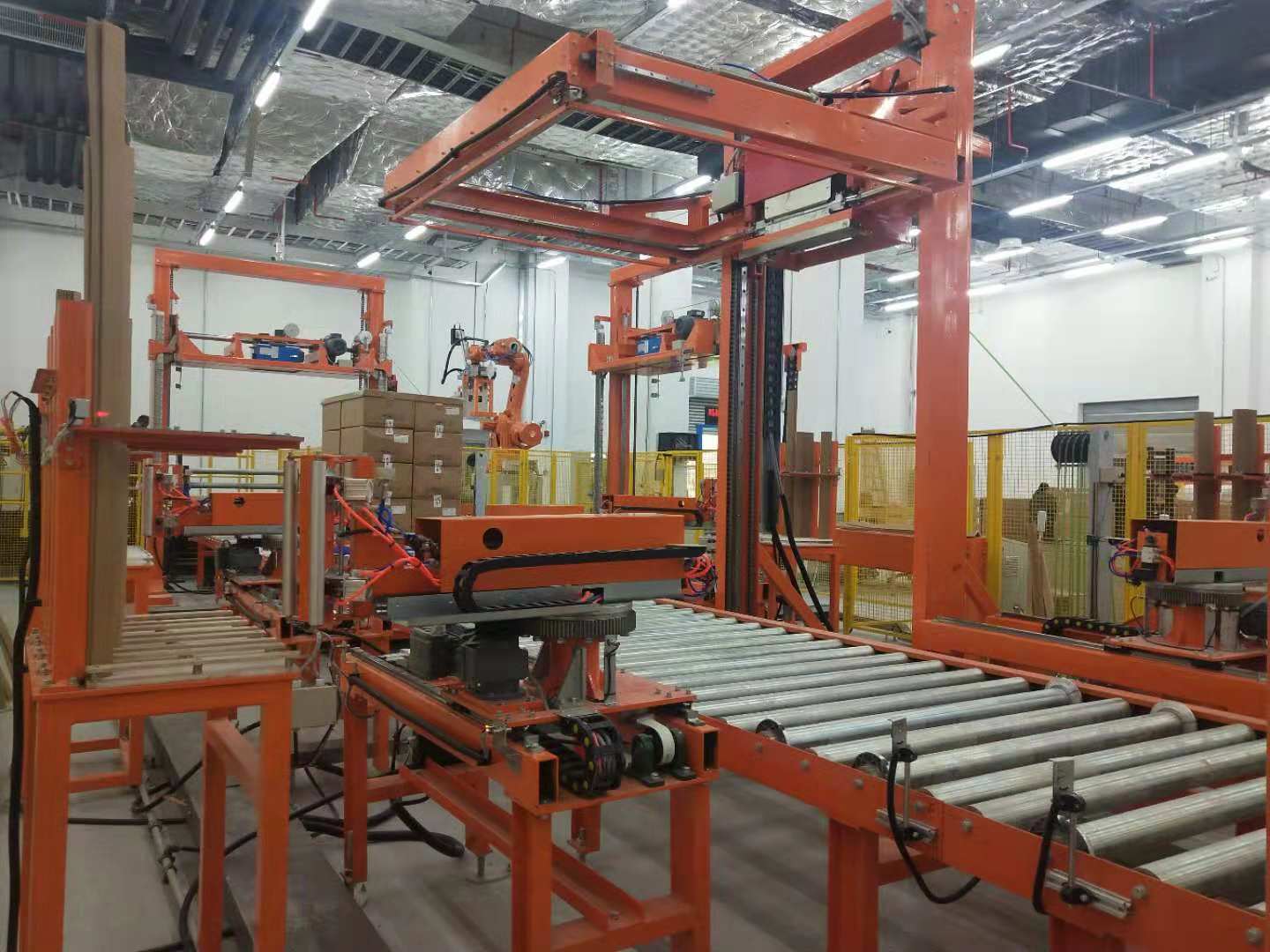

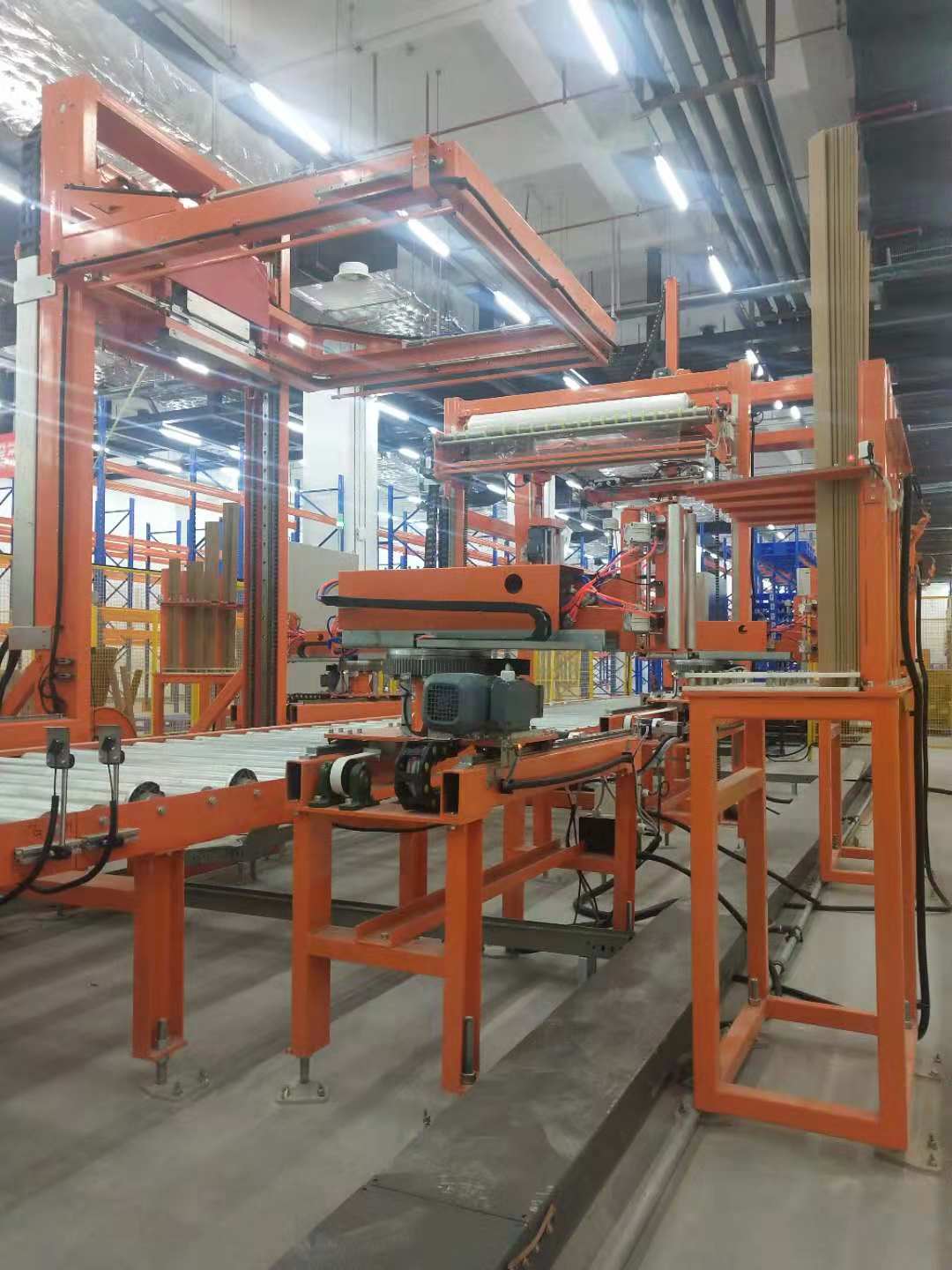

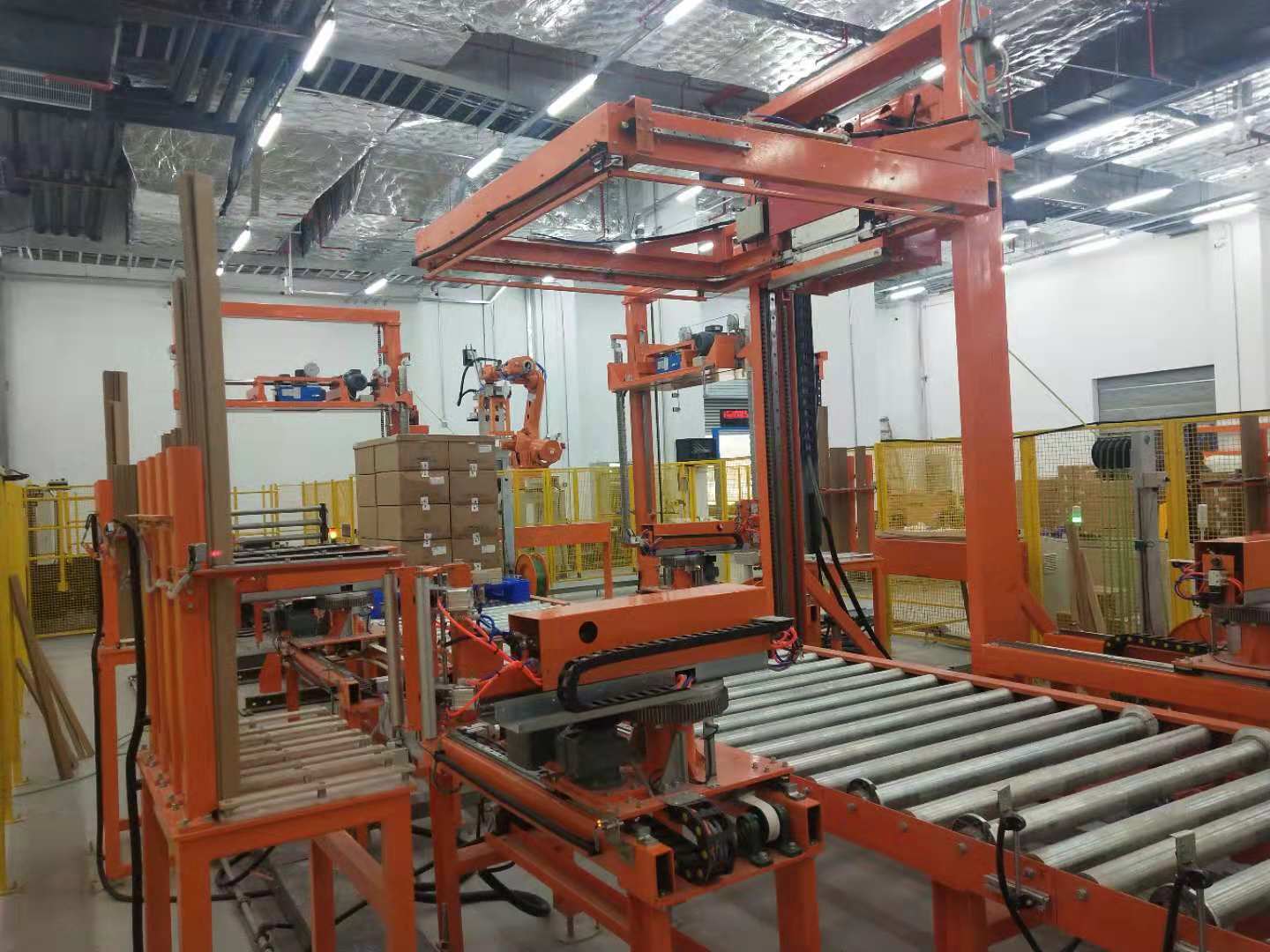

Cercleuse horizontale de protection d'angle étendue entièrement automatique

Les caractéristiques de  Cercleuse horizontale de protection d'angle étendue entièrement automatique

1. Structure de châssis en acier pour assurer le fonctionnement stable de la machine

2. La tête de la machine adopte la conception intégrée de la ceinture de serrage, de soudage et de coupe automatique, qui convient parfaitement à la ceinture d'emballage

3. La tête de la machine peut être déplacée près des marchandises puis ceinturée, évitant le changement de taille de palette et certains espaces sont trop grands

4. Dispositif de détection automatique de la hauteur du matériau de la palette. L'encodeur contrôle la position précise du cerclage en fonction des différentes hauteurs de tampon

5. La force de liaison peut être ajustée, maximum 200 kg (selon la tête d'emballage, soudage par friction de la tête d'emballage)

6. La tête monte et descend par le moteur et la chaîne

7. La conception de la tête de la machine garantit que la force de liaison est uniformément répartie autour de la balle

8.1 puissance du moteur au bas du cadre du rouleau de la courroie d'emballage, peut alimenter la courroie rétractable, collecter la courroie de matériau en excès, éviter un nettoyage trop long

9. Les rainures sont toutes en matériau antirouille

10. Courroie de cerclage en PET, largeur de courroie 9-16 mm, épaisseur 0,5-0,9 mm, largeur d'interface 27 mm

11. Courroie d'emballage en PP, largeur de courroie 12 mm, épaisseur 0,6 mm, polypropylène, avec 2 m comme norme de test, la tolérance d'épaisseur ne doit pas dépasser ± 0,05 mm, la tolérance de largeur ne doit pas dépasser ± 0,5 mm, pente de déviation (courroie de cerclage droite, point A au point B) ne peut pas dépasser 20 cm, la résistance à la traction n'est pas inférieure à 100 kg, le taux de courbure ne dépasse pas 5%

12. Enrouleur de ceinture d'emballage à moteur, adapté pour utiliser le diamètre intérieur du rouleau de ceinture 405 mm, l'épaisseur du rouleau 160 mm, avec un verrou, le remplacement de la ceinture est pratique et rapide, une ou deux minutes.

13. L'ensemble du système de contrôle électronique adopte un contrôle de programme Siemens modifiable, avec des modes manuels et automatiques

14. Écran tactile Siemens, interface de fonctionnement chinois/anglais

15. Fonction latérale, pas de ceinture

16. Détection d'affichage d'alarme de défaut.

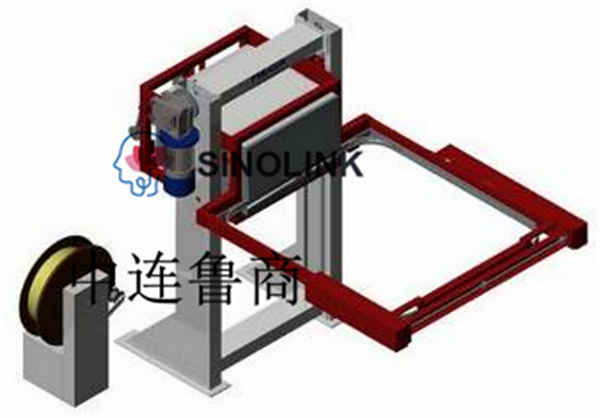

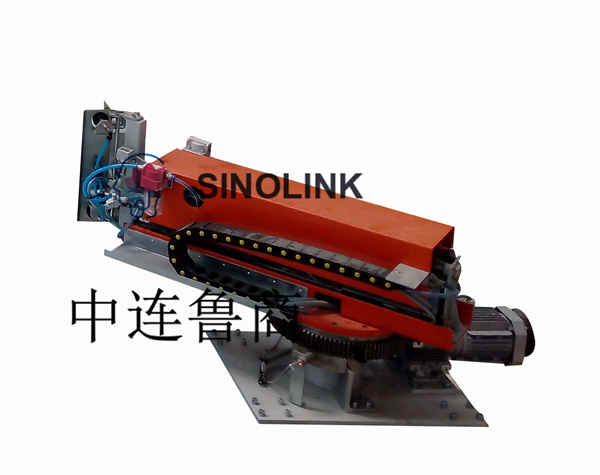

Système de tête de cerclage

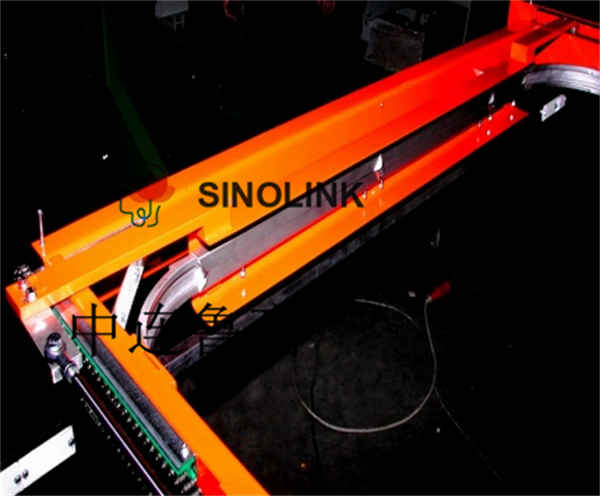

Dispositif de cerclage：

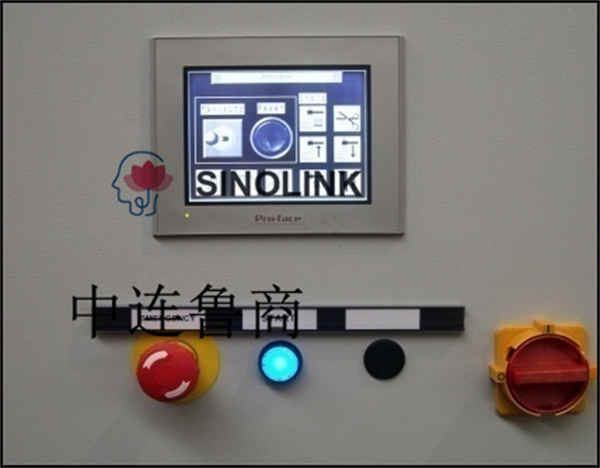

Écran tactile:

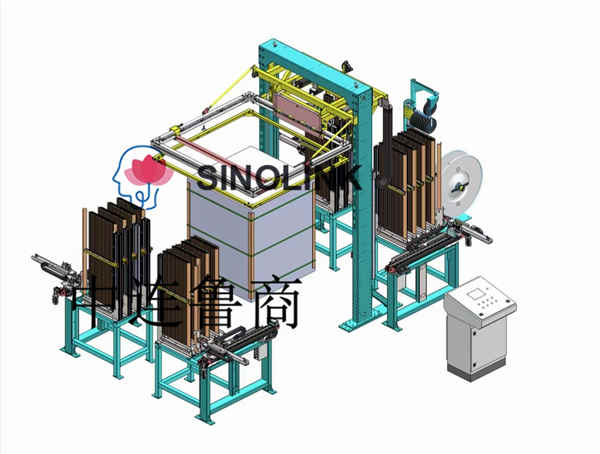

Descriptions des machines de protection des coins：

1. Spécifications de protection des coins de papier : 50 × 50 × 5 mm

2. La quantité d'au moins 80 bâtons de protection d'angle placés dans chaque bibliothèque de protection d'angle

3. Paramètres machines

4. Efficacité de l'emballage : complétez un emballage en 3 minutes (calculé en fonction de la taille externe maximale, et incluant le temps de protection des coins papier)

5. Ligne de convoyeur de position d'enroulement (auto-fournie par le demandeur)

6. Puissance totale : ~4KW

7. Poids de la machine : 1000Kg

8. Tension de fonctionnement : 380 VAC/3 phases 5 fils/50 Hz

9. Consommation d'air : 1000 ml/min

10. Pression de service pneumatique : 0,5 ~ 0,7 MPa

11. Hauteur de la ligne du convoyeur : sous réserve du côté de la demande

Mécanisme de protection automatique des coins de libération du papier (4 jeux) :

un. Le mécanisme peut automatiquement détecter et ajuster la position d'installation (le centre de la pièce et le centre de rotation de la bobineuse coïncident essentiellement).

b. Il peut détecter la marge de protection des coins de papier et peut réaliser un avertissement automatique, puis reconstituer manuellement la protection des coins de papier.

c. Une fois le coin du papier placé, les deux surfaces adjacentes au bord de la pièce sont alignées sans espace et il n'y a pas de phénomène d'inclinaison.

d. 4 protecteurs d'angle en papier sont installés et installés verticalement, sous réserve du schéma de principe fourni par le demandeur.

e. L'ensemble du processus de mise en place de la protection des coins de papier réalise un fonctionnement sans personnel et l'équipement est en fonctionnement.

F. Le demandeur fournit les spécifications de la protection des coins de papier pour confirmation, et la surface inférieure est utilisée comme référence lors du placement de la protection des coins de papier.

g. Contrôle du servomoteur, plus précis

h. Puisqu'il y a quatre hauteurs de marchandises palettisées du côté de la demande, il est nécessaire que chaque protecteur d'angle porte quatre silos de protection d'angle, et le système de contrôle de la machine de protection d'angle doit avoir une fonction de communication, et après que le côté demande ait émis les spécifications empilées au fournisseur, la machine de protection d'angle saisit automatiquement les spécifications correspondantes de la protection d'angle pour le placement
