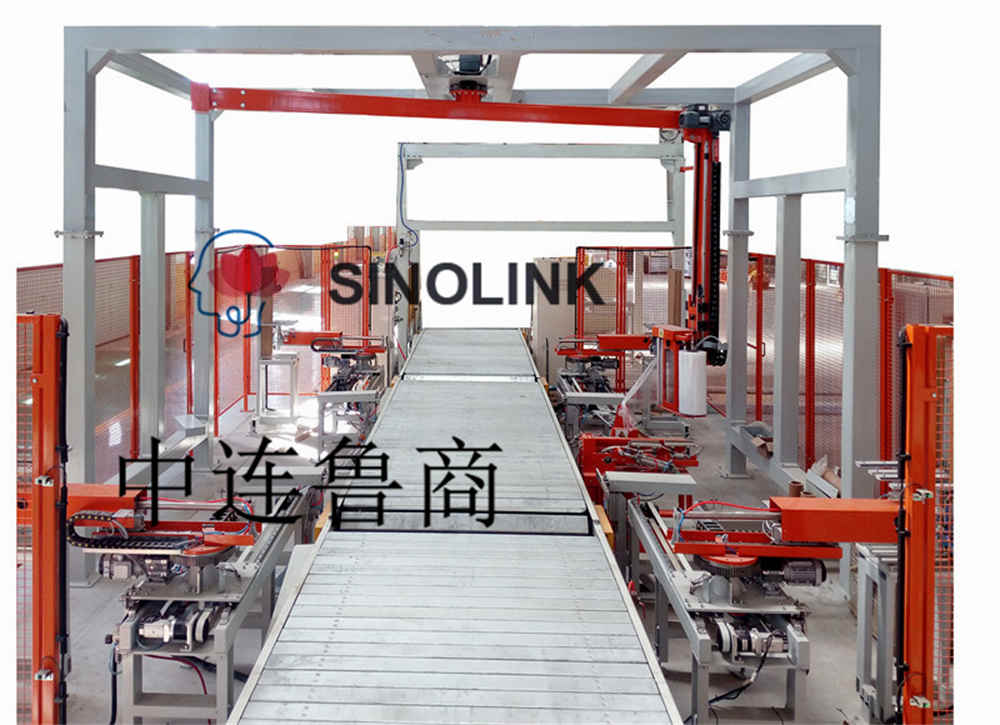

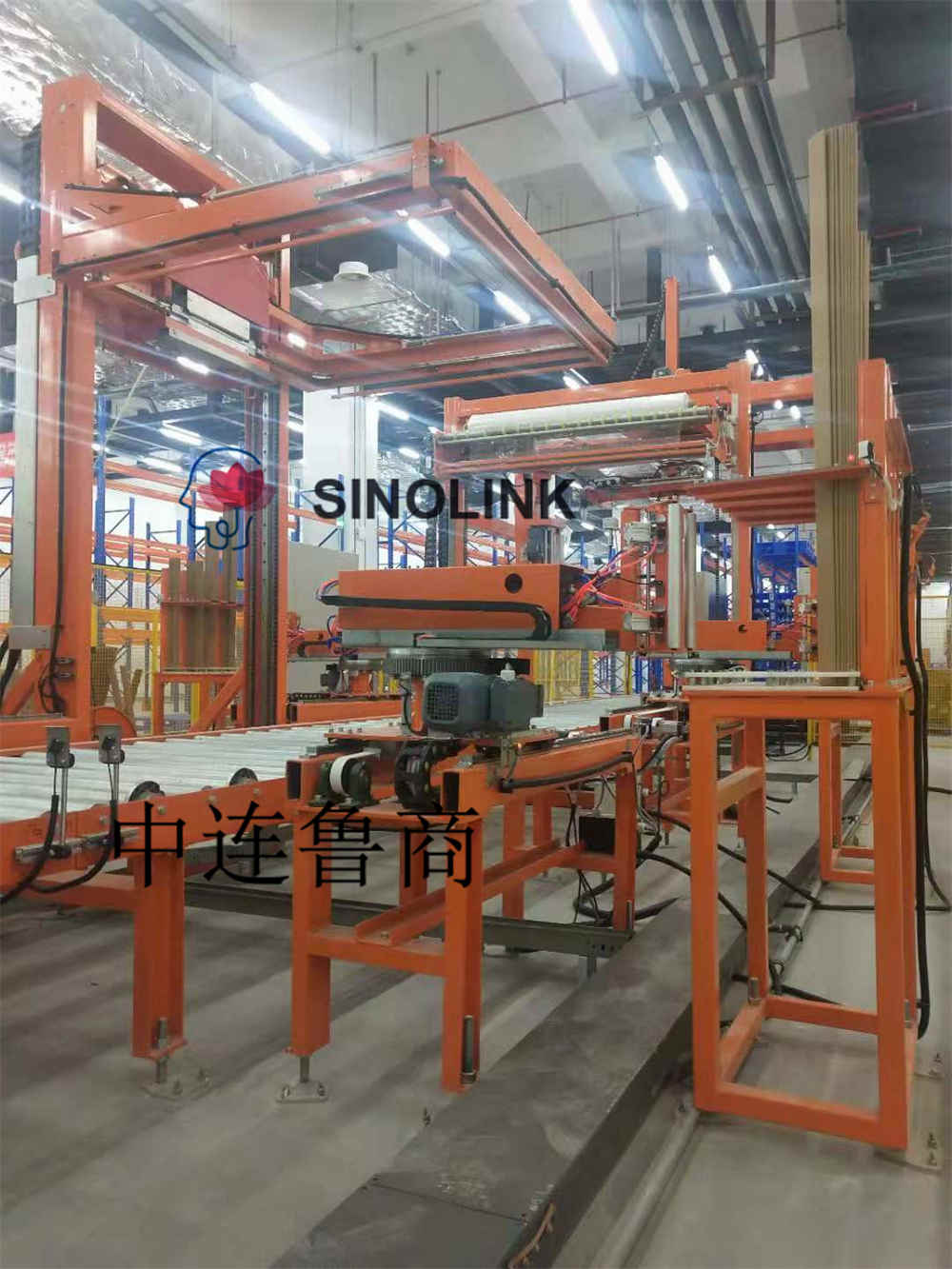

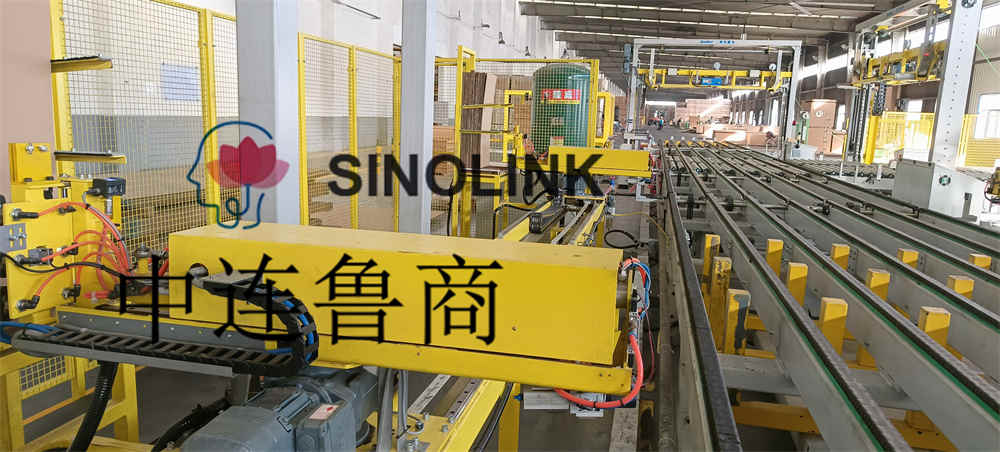

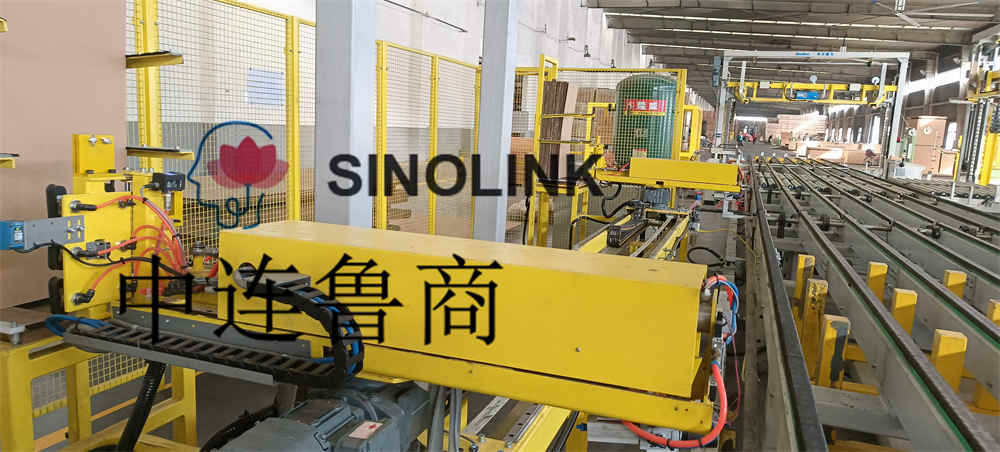

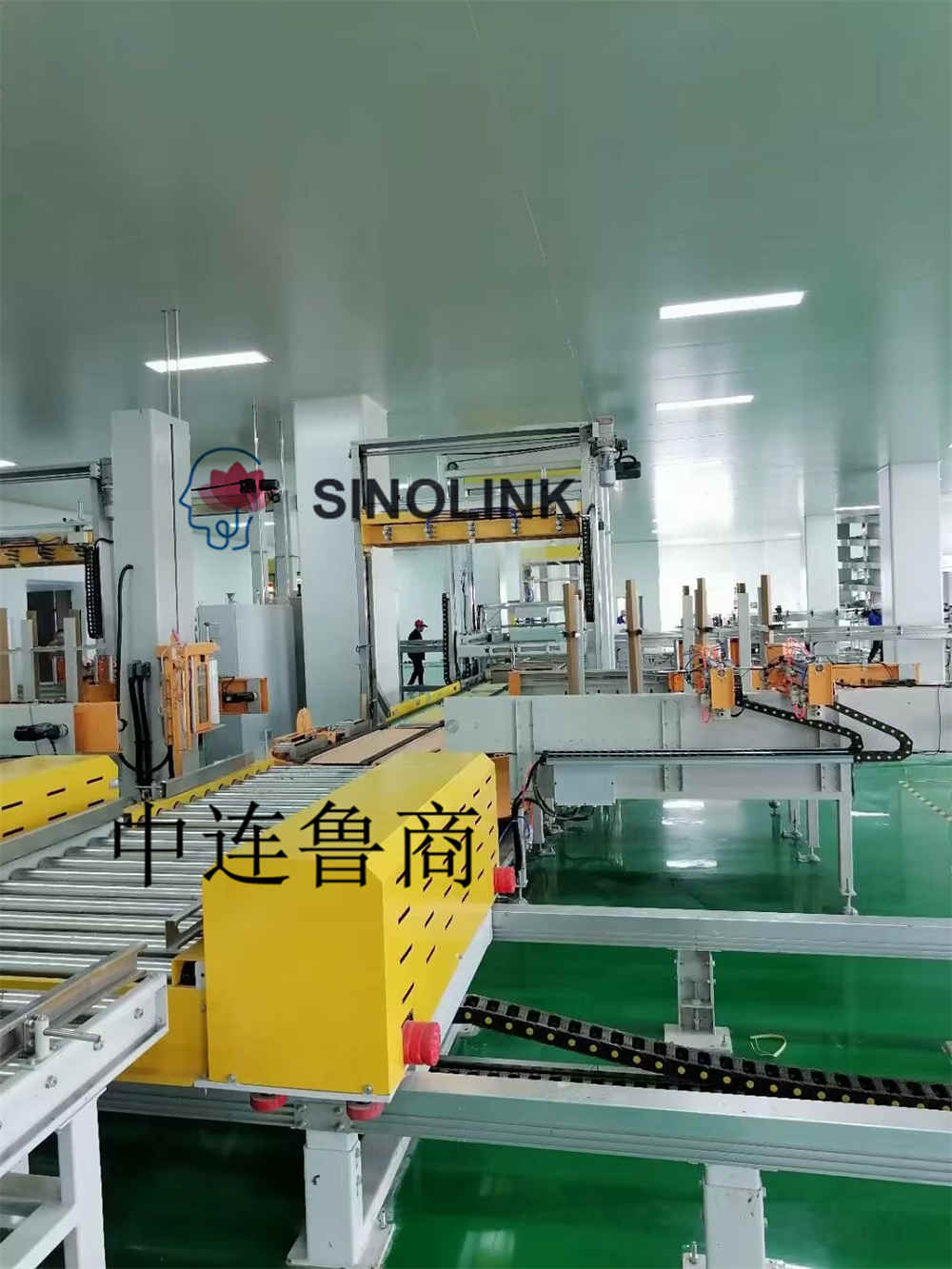

Machine de protection des coins de papier étendue sans pilote entièrement automatique

Paramètres techniques:

Spécifications de protection des coins de papier : 50 × 50 × 5 mm

Chaque banc de protection d'angle est placé dans un nombre d'au moins 80 protecteurs d'angle

Objets emballés :

Taille d'emballage : 1200×1100×130mm (palette) (longueur * largeur * hauteur)

Paramètres de la machine de protection des coins de papier

1. Charge de la machine : 2000 kg (max)

2. Efficacité de l'emballage : complétez un emballage en 3 minutes (calculé en fonction de la taille externe maximale, et incluant le temps de protection des coins papier)

3. Ligne de convoyeur d'enroulement (auto-fournie par le demandeur)

5. Vitesse du culbuteur : 15 tr/min (max)

6. Puissance : ~3.5KW

7. Poids de la machine : 2000Kg

8. Tension de fonctionnement : 380 VAC/3 phases 5 fils/50 Hz

9. Consommation d'air : 1000 ml/min

10. Pression de service pneumatique : 0,5 ~ 0,7 MPa

11. Hauteur de la ligne du convoyeur d'enroulement : 700 mm (± 25 mm)

12. Couleur de l'équipement : carte de couleur ou production de numéro de couleur fournie par la partie à la demande.

Contenu de la livraison :

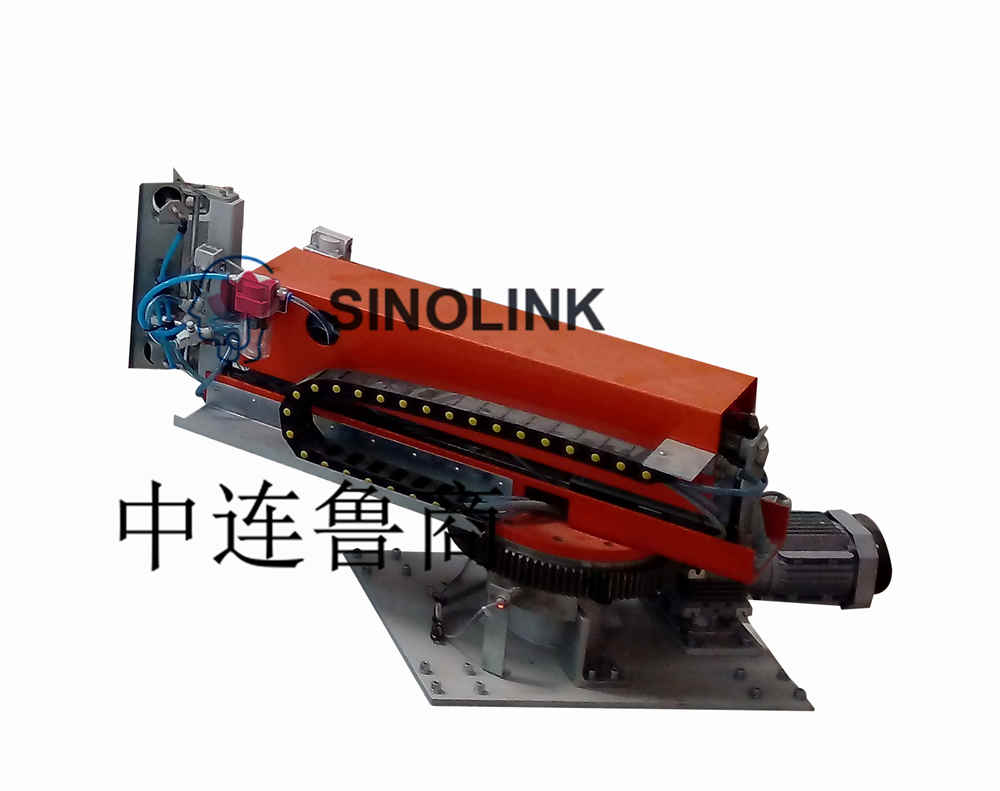

Mécanisme de protection automatique des coins de libération du papier (4 jeux) :

1. Le mécanisme peut détecter et ajuster automatiquement la position d'installation (le centre de la pièce et le centre de rotation de la bobineuse coïncident essentiellement)

2. Il peut détecter la marge de protection des coins de papier et réaliser un avertissement automatique, puis compléter manuellement la protection des coins de papier

3. Une fois la protection d'angle de papier placée, les deux surfaces adjacentes au bord de la pièce sont alignées sans espace et il n'y a pas de phénomène d'inclinaison

4. 4 protecteurs d'angle en papier sont installés et installés verticalement, sous réserve du schéma de principe fourni par le demandeur

5. L'ensemble du processus de mise en place de la protection des coins en papier réalise un fonctionnement sans pilote et l'équipement est en fonctionnement

6. Le demandeur fournit les spécifications de la protection d'angle de papier pour confirmation, et la surface inférieure est utilisée comme référence lors du placement de la protection d'angle de papier

7. Commande de moteur servo, plus précise

Système électrique et de contrôle (1 jeu)

1. Commande programmable par API ;

2. Armoire de commande électrique indépendante, voyant d'alarme et avec son, installé sur l'armoire de commande électrique, l'armoire de commande électrique de la bobineuse doit ouvrir la porte et éteindre la fonction.

3. Fonctionnement de l'écran tactile, le nombre et le nombre de couches d'enroulement peuvent être définis ;

3. Commutateur photoélectrique, détecte automatiquement la hauteur des marchandises;

4. Contrôler tous les équipements du système de contrôle ;

5. Réglage des paramètres numériques : vitesse du porte-à-faux, vitesse de levage du cadre de la membrane, vitesse de libération du film du cadre de la membrane ;

6. La machine est équipée de fonctions de conversion automatique, manuelle et latérale, ce qui garantit mieux le fonctionnement du système d'emballage.

Principales configurations de la machine de protection coner :

Les conditions de travail:

1. Système de travail : production en trois équipes, 8 heures par équipe, pas moins de 300 jours ouvrables par an, fonctionnement continu 24 heures sur 24 ;

2. Paramètres de puissance Plage de fluctuation de tension 380V AC50HZ +/-10%;

3. Conditions de fonctionnement température ambiante 0-40°C humidité relative 10-90%.

Plus d'exigences ou de détails, veuillez nous contacter à tout moment.
