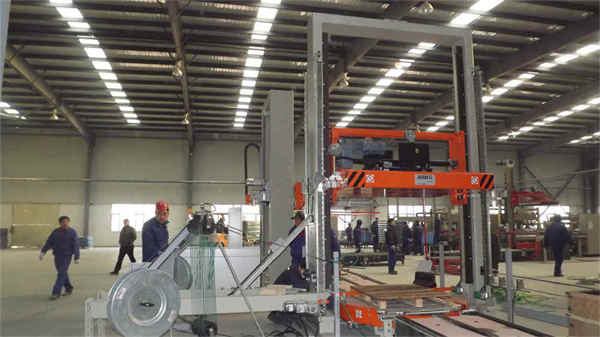

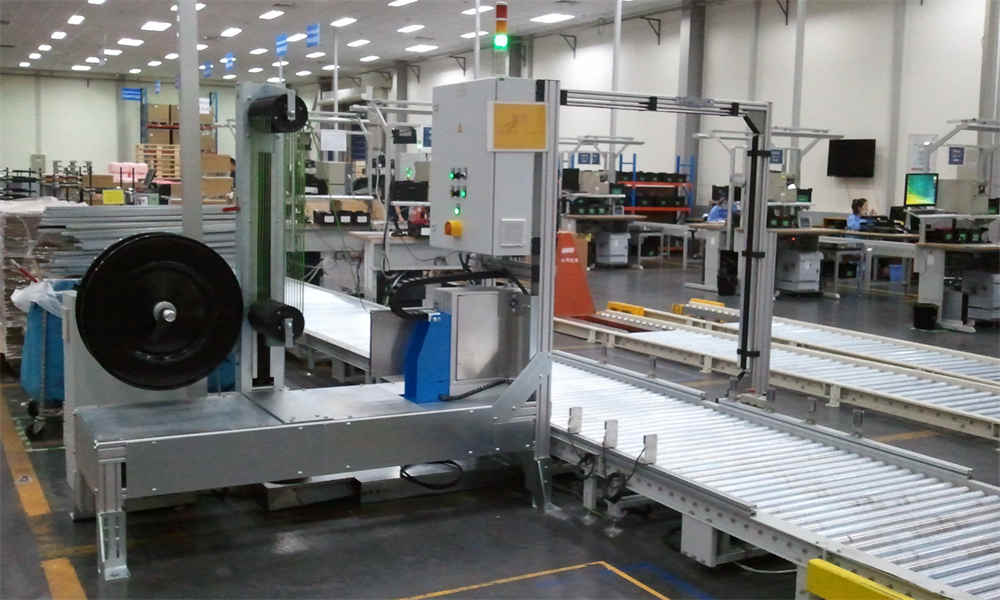

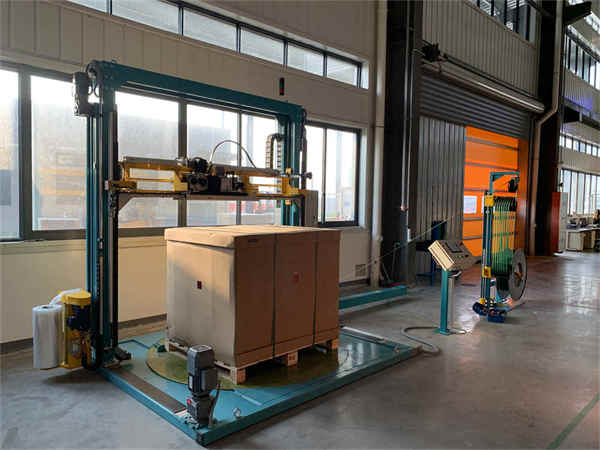

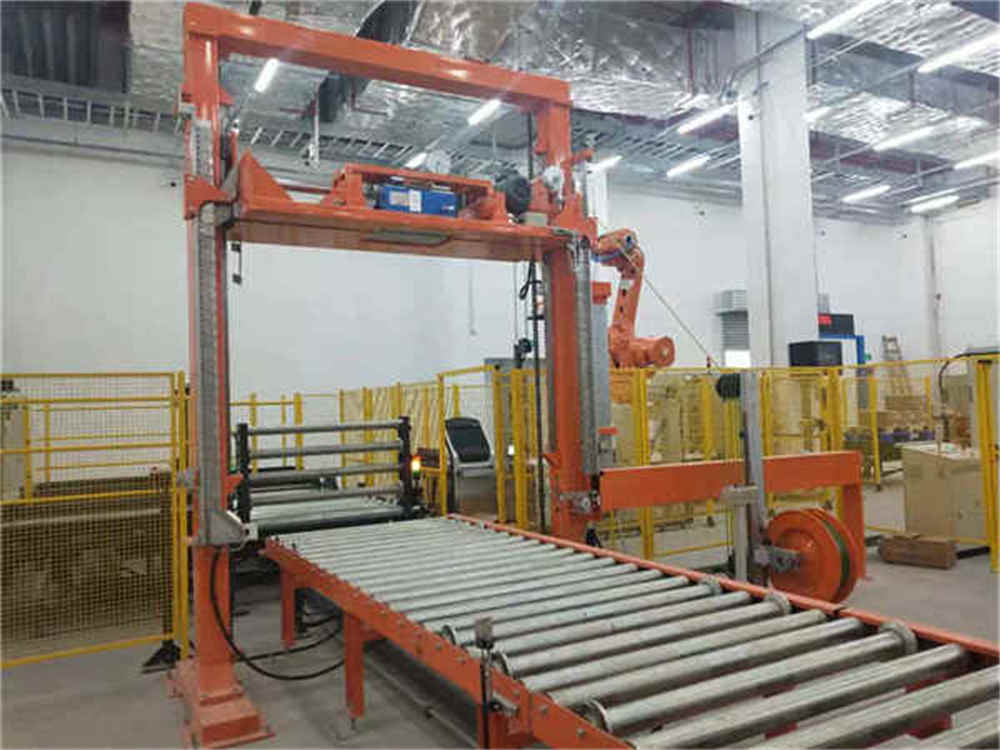

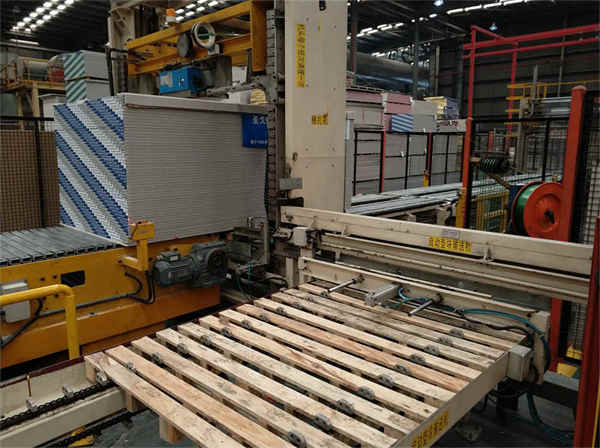

Cercleuses de palettes verticales entièrement automatiques

Cerclage vertical avec 2 x 0 cerclages de palettes

Dimensions de la charge, y compris la palette (L x l x H) : 1200~2280 mm L x 1200-2000 mm l x  650~2200 mm H (doit être vérifié et confirmé).

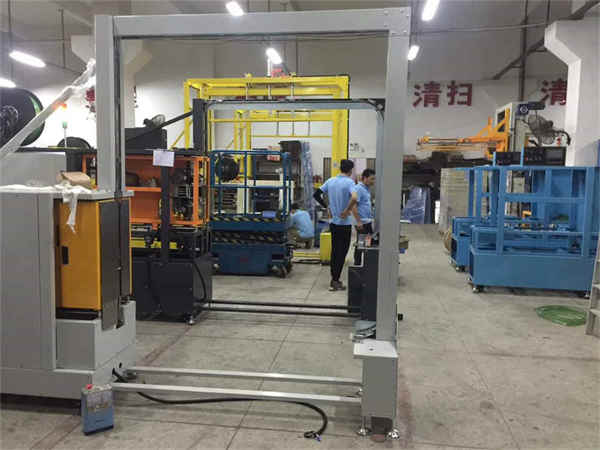

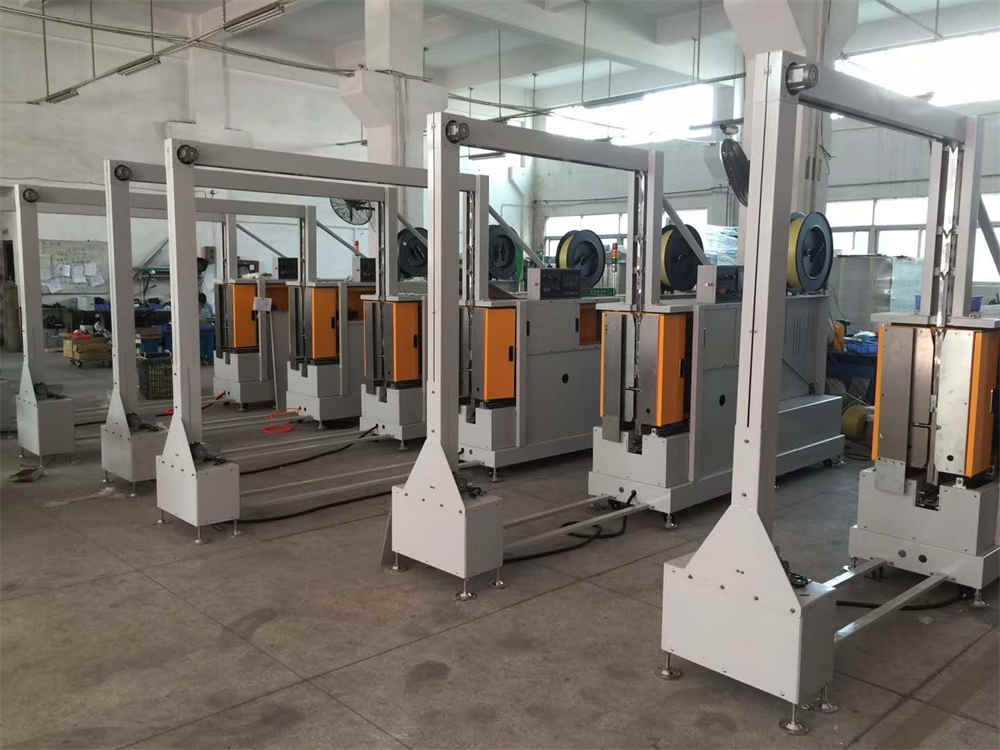

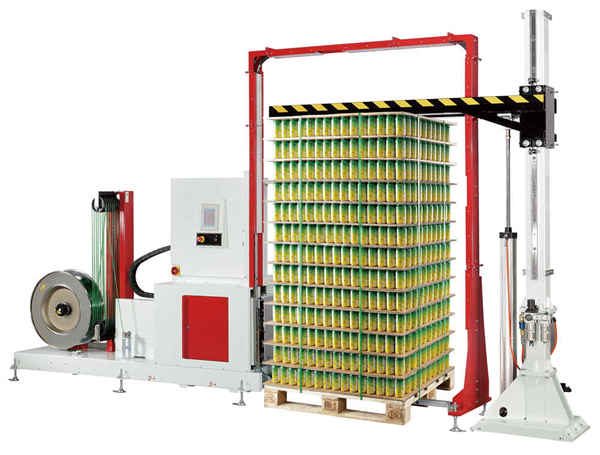

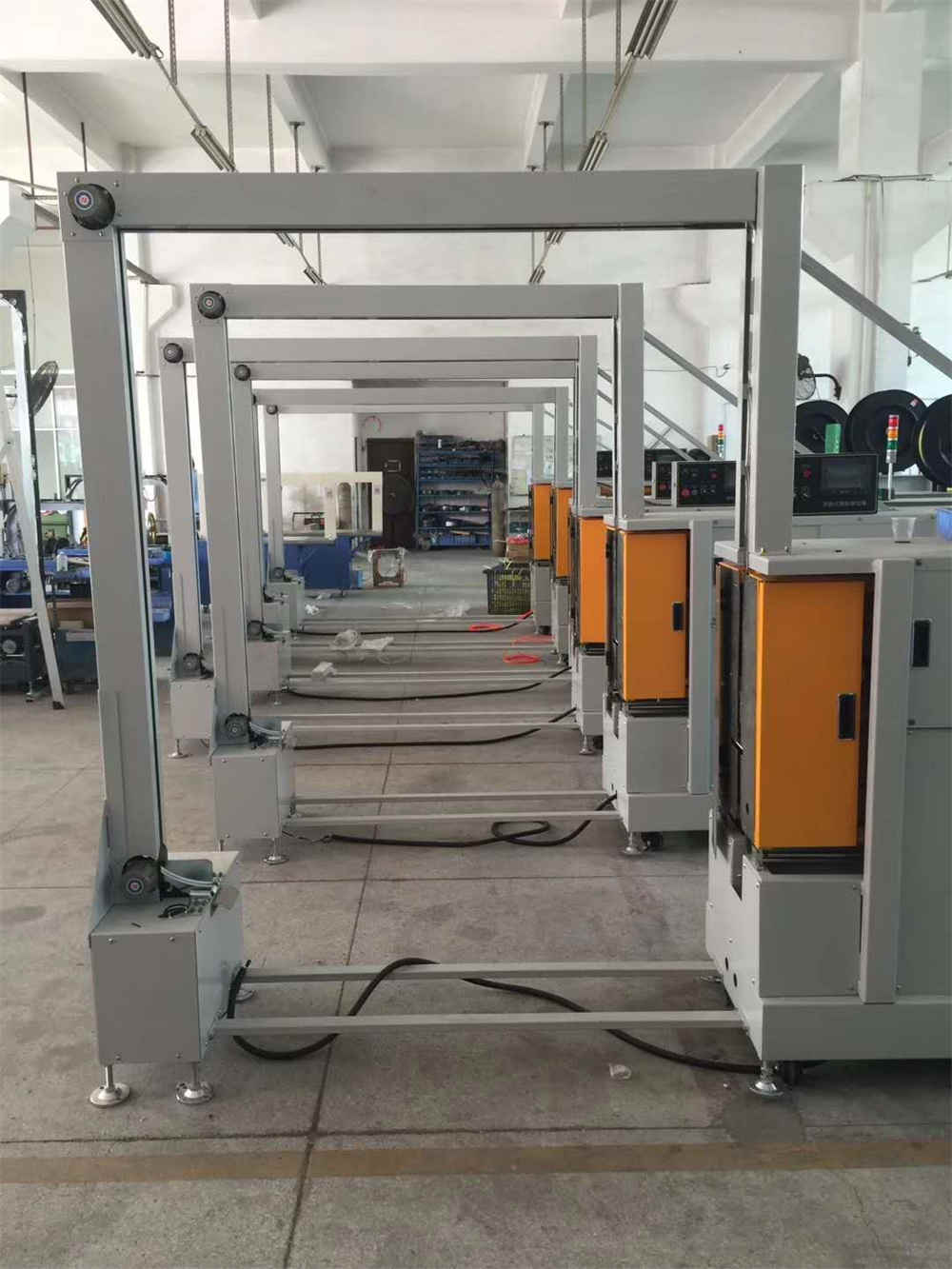

Principaux composants de la cercleuse verticale

1.  Châssis de base de la machine avec deux colonnes et traverse, guides de chariot verticaux et chaînes

2.  Module rack, mobile entre deux colonnes avec système de guidage chariot

3.  Entraînement du chariot avec motoréducteur-frein

4.  Châssis de rail à sangle (goulotte) en profilés d'aluminium rainurés et fixé au châssis de la machine,

rabats courts à ressort pour permettre l'alimentation de la sangle à n'importe quelle hauteur

5.  Système de lance, pour appliquer la sangle à travers le vide de la palette, hauteur de section 80 mm

6.  Connexions à la tête de cerclage avec égaliseur de tension de feuillard

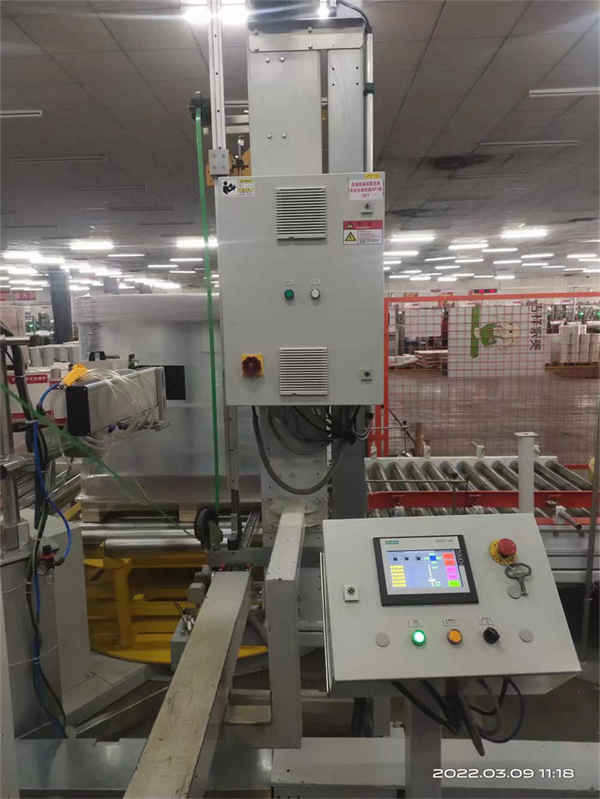

7.  Manipulation de la cercleuse verticale par panneau de commande, état de la machine affiché par Cyklop Touchpanel taille 7“, écran couleur.

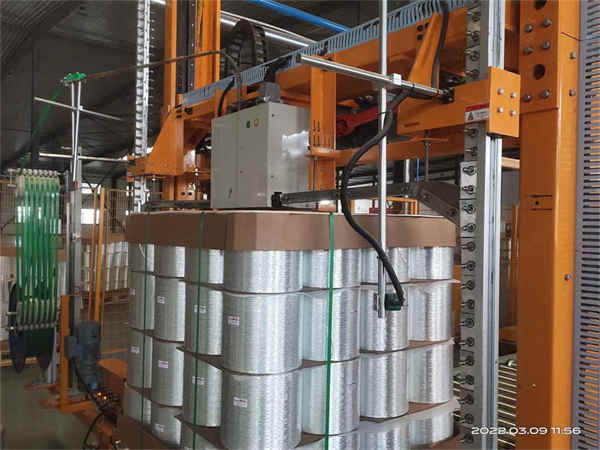

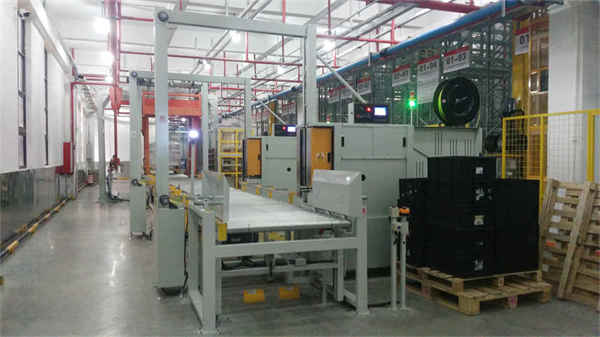

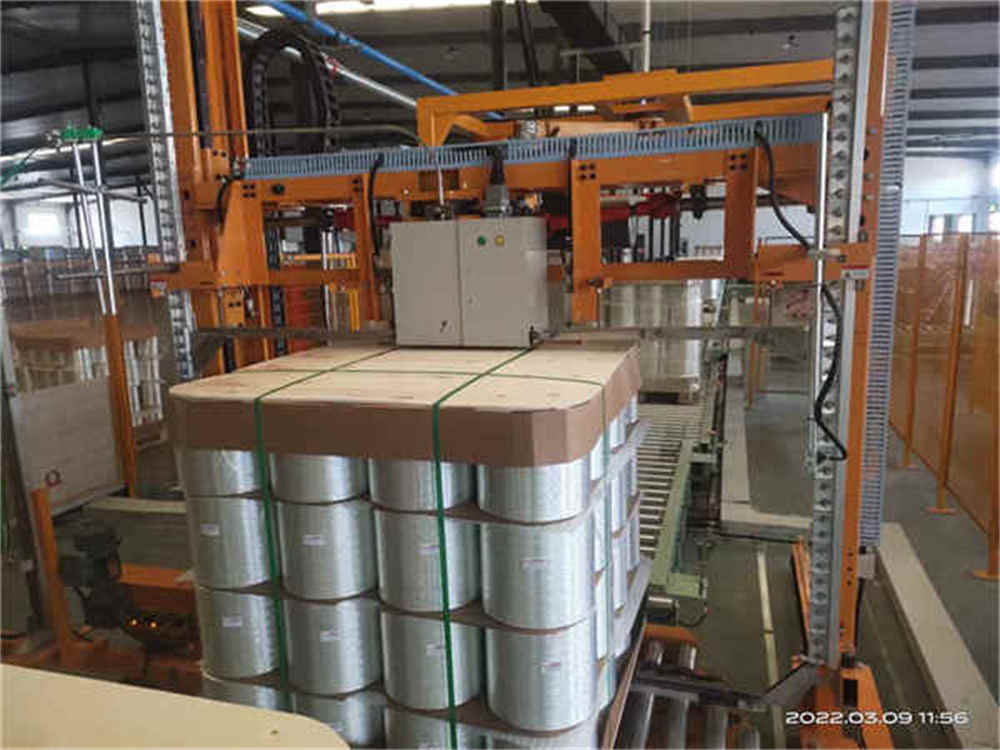

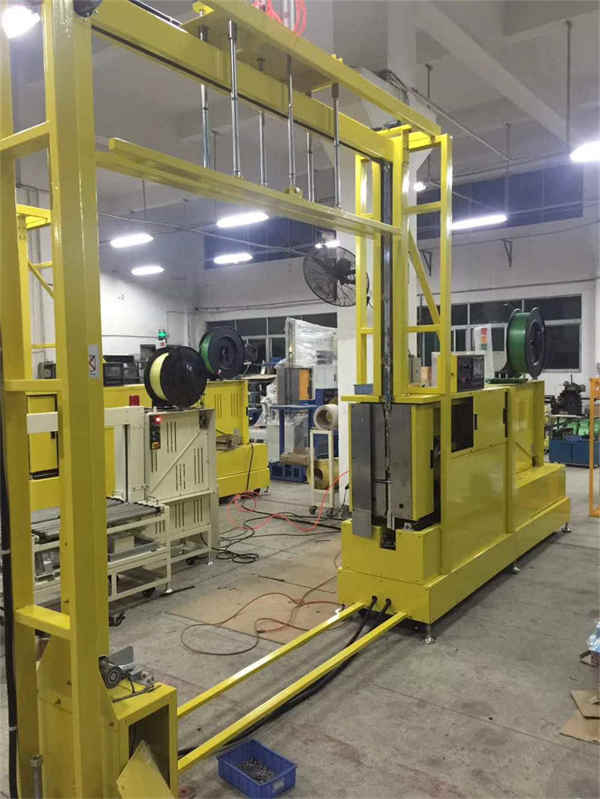

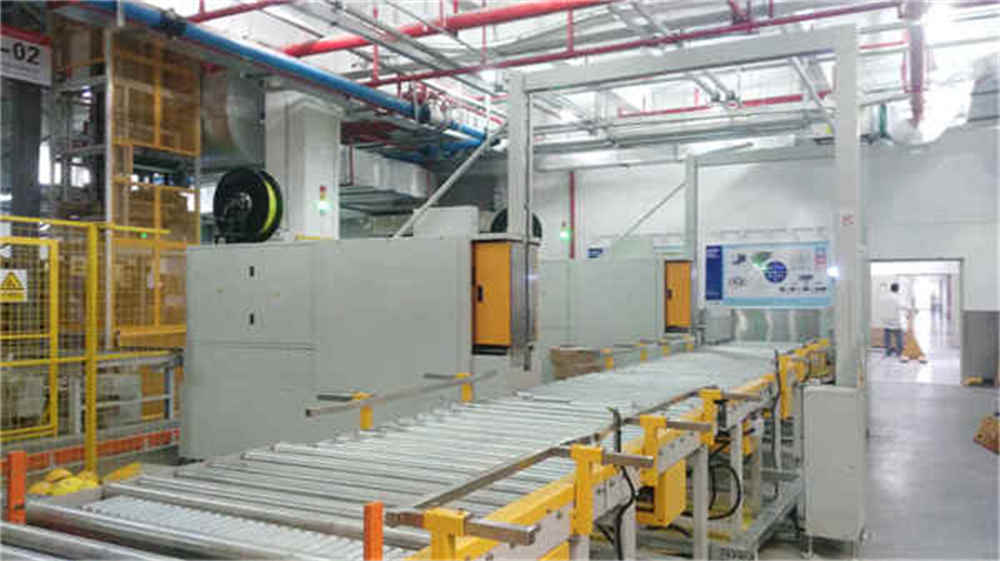

Séquence de fonctionnement pour les cercleuses de palettes verticales entièrement automatiques :

1. Le colis est transporté de manière centralisée dans la position de cerclage.

2. Un signal sans tension est transmis du système de contrôle du client à la cercleuse verticale.

3. Fermeture du cadre de la piste de sangle (goulotte) en déplaçant le système de lance vers l'avant.

4. Le module de rack avec la tête de cerclage se déplace vers le bas sur la surface de l'emballage.  Le  la sangle est alimentée autour de la piste.

5. Le cycle de cerclage démarre. La sangle est retirée, tendue, scellée et coupée.  Ouverture du cadre de la piste de sangle (goulotte) en reculant le système de lance.   Le module rack avec tête de cerclage revient en position de base.

Si tel est le cas, transportez le colis dans la position de cerclage suivante et répétez la procédure de cerclage .

Une fois le programme terminé, la machine renvoie un signal sans tension au système de commande du convoyeur pour transporter la charge hors de la machine.

Données techniques de  Cercleuses de palettes verticales entièrement automatiques :

1.  Source de courant:   3/ N, PE, (Fil neutre = capacité de charge)（

2.  Tension de commande : 24 V CC

3.  Puissance nominale :  3,0 kW maximum

4.  Poids total de la machine : env. 800 à 1.000 kg

5.  Limite de température ambiante :  + 5 °C à + 35 °C

6.  Hauteur du système de convoyeur :  Rouleau de bord supérieur / chaîne du système de convoyage min. 180 mm jusqu'à max. 800mm

Panneau de commande:

Position:  Libre choix dans la longueur des jeux de câbles de 5 m

Dimensions:  Hauteur:  1.060 mm, y compris la base de l'armoire  1 060 ;  Largeur : 600 mm ;  Profondeur : 480 mm ;

Normes : suivant VDE 0100/0113, EN 60204, classe de protection IP 54

PLC :  Siemens S7

Interfaçage avec le système de contrôle par des signaux sans potentiel  (2 entrées / 3 sorties)

Contributions:

1. Arrêt d'urgence, 2 canaux

2. Relâchez la machine de cerclage

3. Démarrez la cercleuse

Les sorties:  1. Arrêt d'urgence, 2 canaux

2. Relâchez le convoyeur / position de base de la cercleuse

3. Démarrage du convoyeur – procédure de cerclage terminée

4. Défaut général

Peinture:

Châssis de la machine : RAL 5003, bleu saphir

Module guide-sangle : RAL 7035, gris clair

Composants standards :   RAL 7035, gris clair

Panneau de commande : RAL 7035, gris clair

Les composants standard (unité de guidage de sangle, dispositif de déplacement de la tête, tête de cerclage) sont uniquement disponibles peints en RAL 7035.

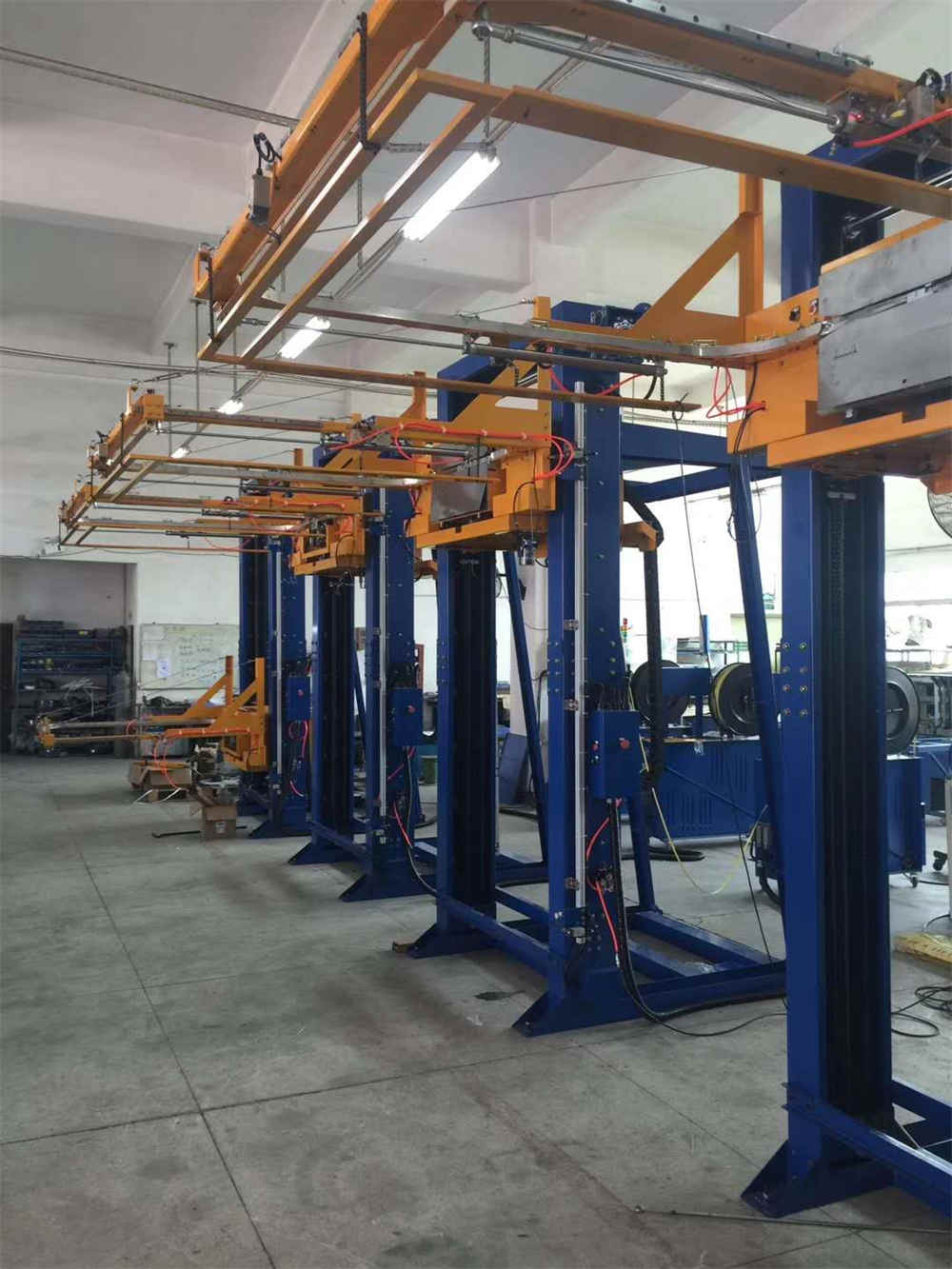

Composants standard de la cercleuse verticale

Composants mécaniques

Entraînement du chariot et de la lance :

Température : - 10°C jusqu'à + 40 °C

Moteur :Avec protection IP 54,  classe de température ISO B                                 Peinture : RAL 7031

Rail de guidage du chariot :  Acla

Roulements : différents fournisseurs (INA-Schaeffler, Sankyo, Igus, etc.)

Chaîne d'entraînement : Suivant DIN 8187-1

Composants électriques

Température ambiante : + 5°C jusqu'à +35 °C

PLC: Siemens S7

Utilisation :Écran tactile, taille 7", écran couleur

Éléments de contrôle : Schneider Electric

Interrupteur principal :Sälzer

Relais Arrêt d'urgence : Leuze

Relais :Schneider Electric

Contacteur : Schneider Electric

Contacteur moteur :Schneider Electric

Convertisseur de fréquence :Schneider Electric

Fusible : Siemens

Terminal : Phénix (plume)

Détecteur de proximité : IFM, connexion enfichable

Interrupteur de fin de course :Schneider Electric, connexion enfichable

Dévidoir de sangles KA5

Déroulement de la sangle neutre en poids

Grand rangement de sangle.

Reprise contrôlée et sans pli de la sangle rétractée.

Prise de sangle sans abrasion

Maintenance réduite, freins électromagnétiques

Signal de fin de sangle intégré.

Idéalement aligné sur la technologie de la tête de cerclage.

données techniques

Plus d'informations, veuillez nous contacter à tout moment.

Nous pouvons concevoir ce dont vous avez besoin.
